[求助] 求助这种圆与线相切的情况怎么划分网格？ 已有1人参与

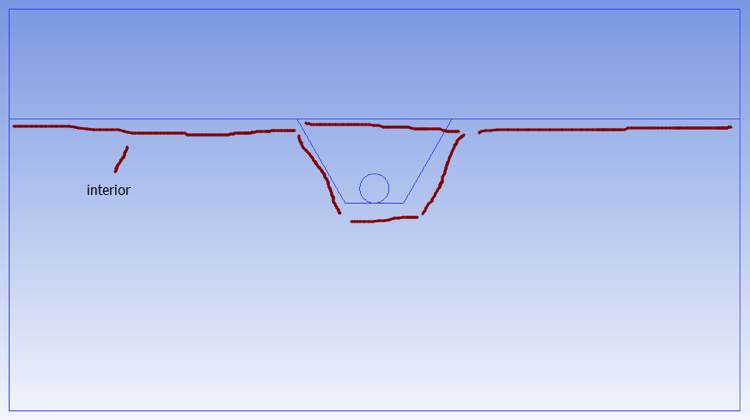

求助，如题，标红的几根线都需要定义part 设置为interior边界条件。圆形管道中间不在计算域以内，需要删除。万分感谢

求助这种圆与线相切的情况怎么划分网格？


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2017-12-06 09:29:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bonus512

新虫 (小有名气)
忘了说 ，这是在ICEM 中划分网格，最好是结构化网格，如果有困难 ，可以用混合网格，或者全部非结构。万分感谢！
赞一下 回复此楼
2楼2017-12-06 09:32:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Astrolover

新虫 (小有名气)
一般这种需要把模型近似处理一下，把圆往外移一点

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-12-06 09:41:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

loongcai

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
bonus512: 金币+30, ★★★很有帮助 2017-12-07 09:50:05
之前我也遇到这个问题，我就把相切处留了5um的间隙再划得结构化网格，但是后来发现，对于我自己的模型，那个地方的流动是基本静止的，其实网格粗点也无所谓
赞一下 回复此楼
4楼2017-12-06 09:42:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bonus512

新虫 (小有名气)
引用回帖:
3楼: Originally posted by Astrolover at 2017-12-06 03:41:57
一般这种需要把模型近似处理一下，把圆往外移一点

好的谢谢！我去试一试！
赞一下 回复此楼
5楼2017-12-06 09:59:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bonus512

新虫 (小有名气)
引用回帖:
4楼: Originally posted by loongcai at 2017-12-06 03:42:39
之前我也遇到这个问题，我就把相切处留了5um的间隙再划得结构化网格，但是后来发现，对于我自己的模型，那个地方的流动是基本静止的，其实网格粗点也无所谓

非常感谢 我去试一试！
赞一下 回复此楼
6楼2017-12-06 09:59:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
