11楼: Originally posted by 木子善 at 2017-12-04 22:44:12

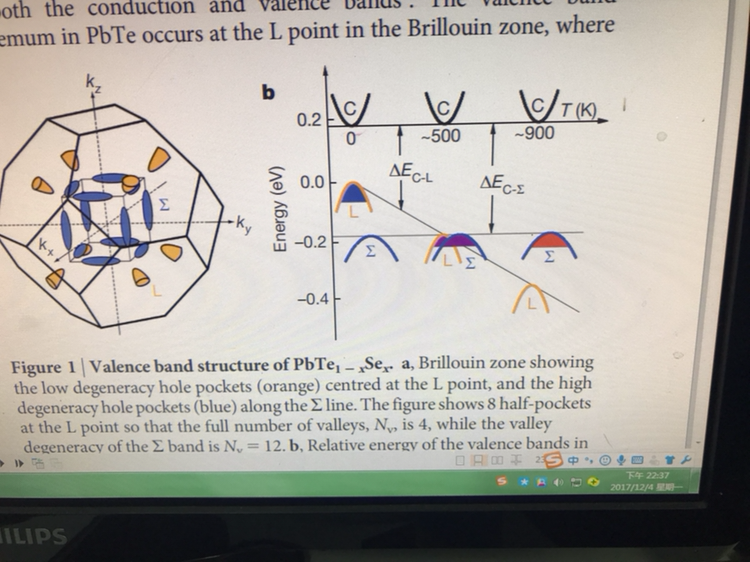

band convergence？

24楼: Originally posted by 穿越千年 at 2017-12-05 16:04:59

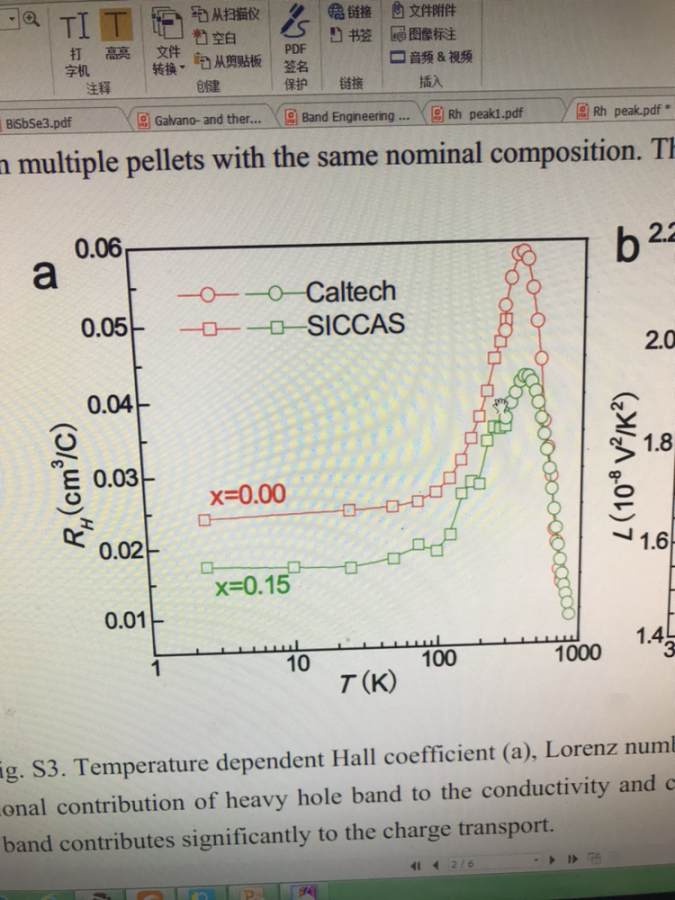

霍尔系数随着温度的变化出现极大值，通常认为在该温度发生了能带汇聚，每个能带对电导率的贡献相同。拥有不同迁移率的载流子将在能带中重新分布，这些迁移率通常也随着温度的变化而变化。Hall系数随着温度的变化与载 ...

25楼: Originally posted by 旭阳砜 at 2018-04-22 12:18:13
您好，我想问一下，在配原料的时候，究竟需不需要混料呢？好多文献没写，而我在做掺杂时，发现混料损失原料，有的时候不确定掺杂了多少
...

26楼: Originally posted by 穿越千年 at 2018-04-23 19:21:50
你所指的混料具体指什么？真空封装熔炼通常损失的原料非常少，如果你的某些成分蒸汽压特别高，那可能需要预先多添加一点进去，至于最终精确的掺杂比例是多少很难从原始材料的配比得出，所以很多时候对于不同的样品 ...

27楼: Originally posted by 旭阳砜 at 2018-04-23 22:56:01
在真空封口之前，原料称取后，需不需要球磨机混料？还是称取后直接装在石英管内，抽真空烧结？
...

28楼: Originally posted by 穿越千年 at 2018-04-24 14:44:04
称料---封管---熔炼---降温---退火---（球磨---烧结）
烧结不是在石英管内进行的，母合金的均匀性是靠熔炼和退火来实现的。当然，你的烧结温度过高也会造成元素损失，这个依据你烧结的材料来定。...

29楼: Originally posted by 旭阳砜 at 2018-04-24 18:46:48
谢谢啊，我还是有点疑问，称料后不需要球磨机低速混匀吗？就直接可以封管在炉子里烧了？能反应均匀吗？
...
