[求助] fluent高温管道自然对流换热的问题

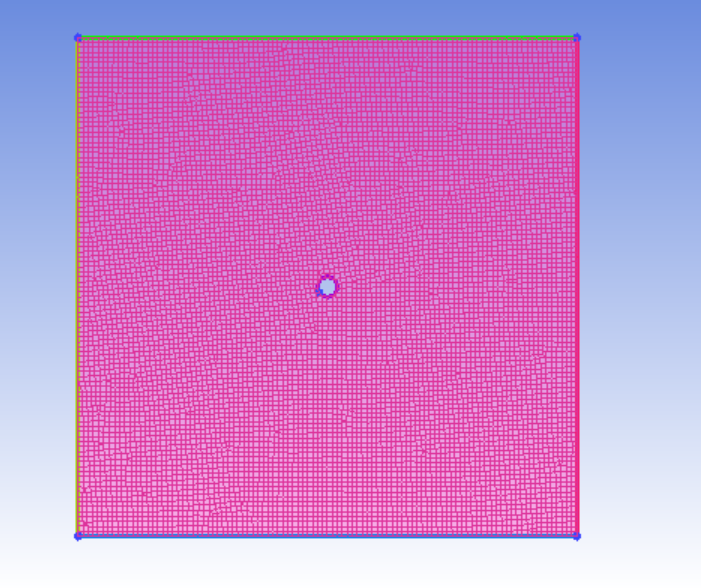

如图所示的一个简答模型，本人想做一个高温管道自然对流换热的模拟，在fluent中具体设置如下：
    1.打开了重力影响，2.打开了能量方程和湍流k-e方程，3.设置material中空气为不可压缩理想气体，4.boundary中设置了高温管道管壁为恒温400K，假想外壁选择了convection,换热系数为5.
   尝试很多次调整了松弛因子和求解方法，连续性的残差总是无法收敛，且计算区域都是同样的温度，请问各路大神，这个设置是否正确，是不是我有没有注意到的地方？假想外壁是选择wall/outflow/pressure-out比较合适？

fluent高温管道自然对流换热的问题
回复此楼

» 猜你喜欢
1楼 2017-12-04 20:53:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

两万公里

金虫 (正式写手)
不可压意味着密度恒定，那么温度不会导致密度变化，就没有温差导致的对流出现。

发自小木虫Android客户端
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

andfyy
知道6400公里乘以3.14吗，那是我的梦想——地球半周长。
2楼2017-12-05 21:59:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

andfyy

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by 两万公里 at 2017-12-05 21:59:11
不可压意味着密度恒定，那么温度不会导致密度变化，就没有温差导致的对流出现。

将空气改为理想气体后，残差能很快收敛了，但经过后处理后，温度区域还总是同一温度，没有形成温差，不知道设置还有哪个地方有问题？请指教一下

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-12-06 19:47:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
你的换热系数很小，可能温度变化不明显，你可以把一个截面的温度数据从fluent导出来，看一下具体数值
赞一下(1人) 回复此楼
我是一个粉刷匠
4楼2017-12-06 20:23:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuyuwx

铜虫 (初入文坛)
用布辛尼斯克假设 Boussinesq

发自小木虫Android客户端
赞一下 回复此楼
5楼2018-04-16 19:21:34
