| 查看: 485 | 回复: 0 | ||
[求助]
请问ANSYS电热网计算温度不均匀问题？
|
|

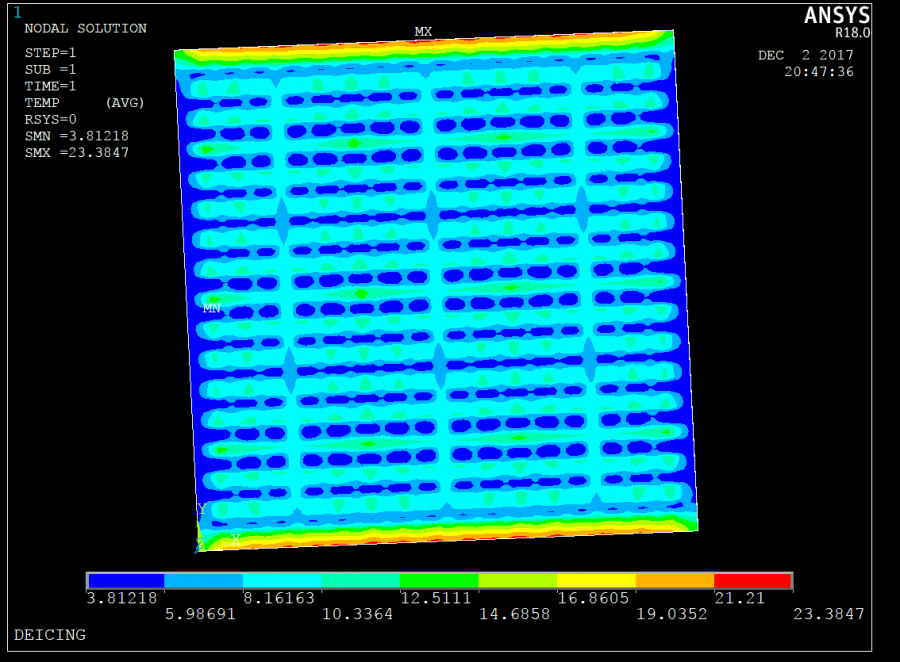

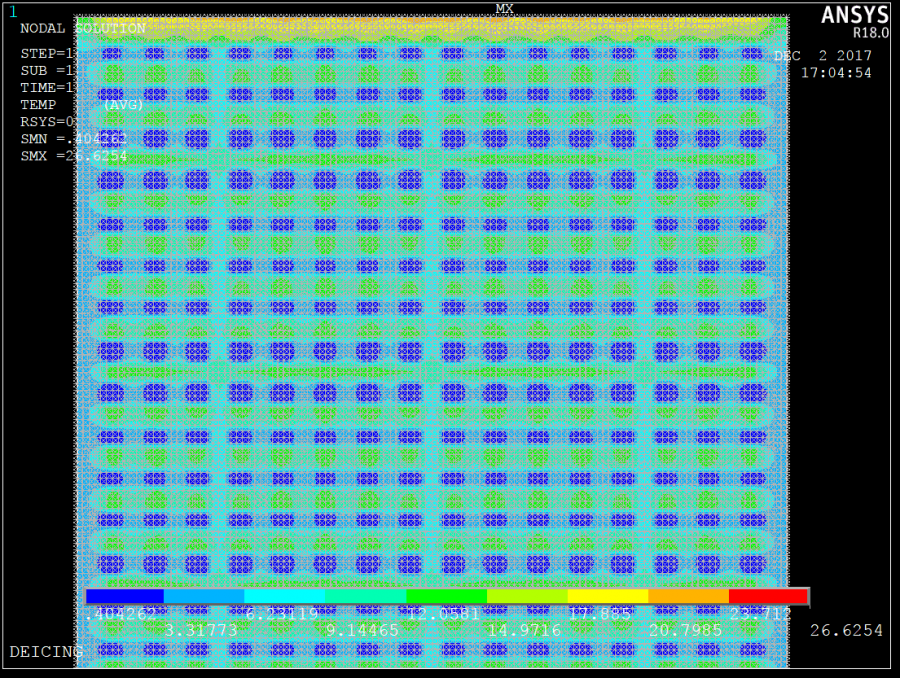

版本ANSYS18.0，计算一个由两种材料层包覆的电热网算例时，在电热网两侧设定恒定电压，计算结果温度不均匀，请问有哪些可能的问题呢？该怎样解决？ 电热网选用SHELL157耦合热-电壳单元，两侧选用SOLID70三维热实体 在如图所示左右两侧设置电压，外表面设置了对流换热，壳-体之间设置了热接触，计算中提醒为非线性，但是收敛较快，中间有明显的三道纵向栅栏温度不同，实际计算结果应该与其他栅栏的温度分布一致？ 修改网格尺寸没有改善，具单独选取电热网壳层显示的温度云图如下图所示 向各位大神请教，谢谢   截图35.png  截图50.png |
