[求助]
做了一种纳米花形貌的材料，这两张氮气吸附脱附曲线和孔径分布怎么分析？？小白求助 已有3人参与
|
||
孔径分布不知道该用哪组数据分析。。。这个图用的是吸附的dv/dw 图片5.jpg  图片6.jpg |
回复此楼» 猜你喜欢
请问对标matlab的开源软件octave的网站https://octave.org为什么打不开？
已经有1人回复
-
求助两种BiOBr晶体的CIF文件（卡片号为JCPDS 09-0393与JCPDS 01-1004 ）
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有246人回复
-
哈尔滨工程大学材化学院国家级青年人才-26年硕士招生
已经有0人回复
-
求助Fe-TCPP、Zn-TCPP的CIF文件，或者CCDC号
已经有0人回复
-
河北大学-26年秋季入学申请考核制-化学博士1名
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
8楼2017-12-04 10:20:46
2楼2017-12-03 22:28:29
948480045
至尊木虫 (职业作家)
遇見あなた
- 应助: 67 (初中生)
- 金币: 19949.6
- 散金: 109
- 红花: 51
- 沙发: 15
- 帖子: 4966
- 在线: 694.7小时
- 虫号: 1236516
- 注册: 2011-03-17
- 性别: GG
- 专业: 无机化学
3楼2017-12-03 23:39:59
潇潇liange
木虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 3326.6
- 散金: 401
- 红花: 1
- 帖子: 253
- 在线: 125.9小时
- 虫号: 4366700
- 注册: 2016-01-19
- 性别: GG
- 专业: 光学和光电子材料
4楼2017-12-04 07:40:36
best17
捐助贵宾 (正式写手)
- 应助: 94 (初中生)
- 金币: 47674.3
- 散金: 3669
- 红花: 22
- 帖子: 747
- 在线: 234.5小时
- 虫号: 1155683
- 注册: 2010-11-25
- 专业: 金属有机化学
5楼2017-12-04 08:37:58
15621001821
金虫 (小有名气)
- 应助: 10 (幼儿园)
- 金币: 1612
- 散金: 66
- 红花: 6
- 帖子: 228
- 在线: 25.2小时
- 虫号: 4474885
- 注册: 2016-03-07
- 性别: GG
- 专业: 环境化工
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wyb1002: 金币+20, ★★★很有帮助 2017-12-05 20:08:28
感谢参与，应助指数 +1
wyb1002: 金币+20, ★★★很有帮助 2017-12-05 20:08:28
|

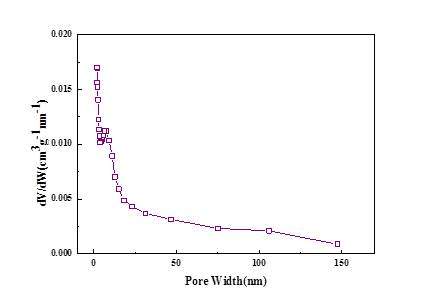

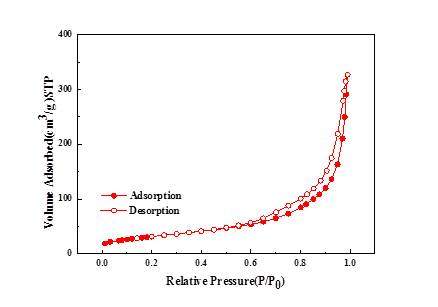

第一个图是N2在77k的吸附曲线图，是直接用BET物理吸附装置测出来的数据。从吸附等温线的走势看，属于II型吸附等温线，说明该吸附剂不是微孔吸附剂（<2nm），至少不全是微孔。从分压比0.5~1.0之间吸附支和脱附支出现一个封闭的环，我们叫他滞环（hysteresis），该图中滞环属于H3型，说明吸附剂的孔属于狭缝结构的介孔或大孔材料。 第二个图是孔径分布图，是利用图一的数据以及合适的模型拟合计算的结果。我猜测你的这个数据是采用的BJH计算方法（有效计算孔径范围1.7nm-300nm）。建议你选取dV/dlogW与 Pore width作图，并且你的横坐标孔径比较宽，建议用对数坐标。这样就能明显的看出孔径分布了。出现尖峰的位置是有孔径集中分布的，尖峰最高的是最可几孔径（孔径分布最集中的）。如果在0.4nm出现尖峰，那估计是假峰，这与BJH的计算方法有关，可以不管这个峰。 |
6楼2017-12-04 09:35:32
7楼2017-12-04 10:19:29
9楼2017-12-04 10:35:02
15621001821
金虫 (小有名气)
- 应助: 10 (幼儿园)
- 金币: 1612
- 散金: 66
- 红花: 6
- 帖子: 228
- 在线: 25.2小时
- 虫号: 4474885
- 注册: 2016-03-07
- 性别: GG
- 专业: 环境化工
，我知道脱附支计算的BJH孔径分布在4nm处出现假峰，而吸附支通常不会出现这种情况。 10楼2017-12-04 11:23:26
