[求助]
这个问题折磨好久了，求大神指导 已有1人参与
|
|

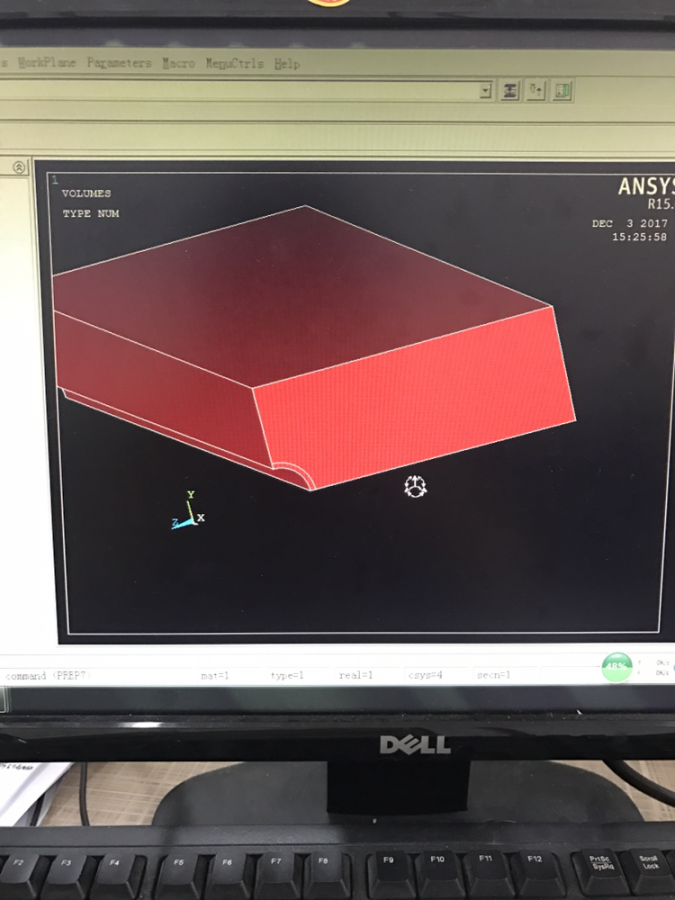

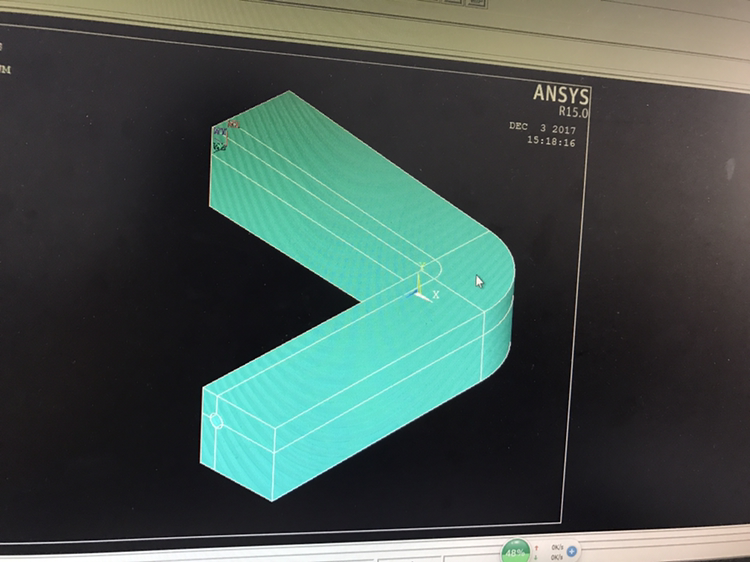

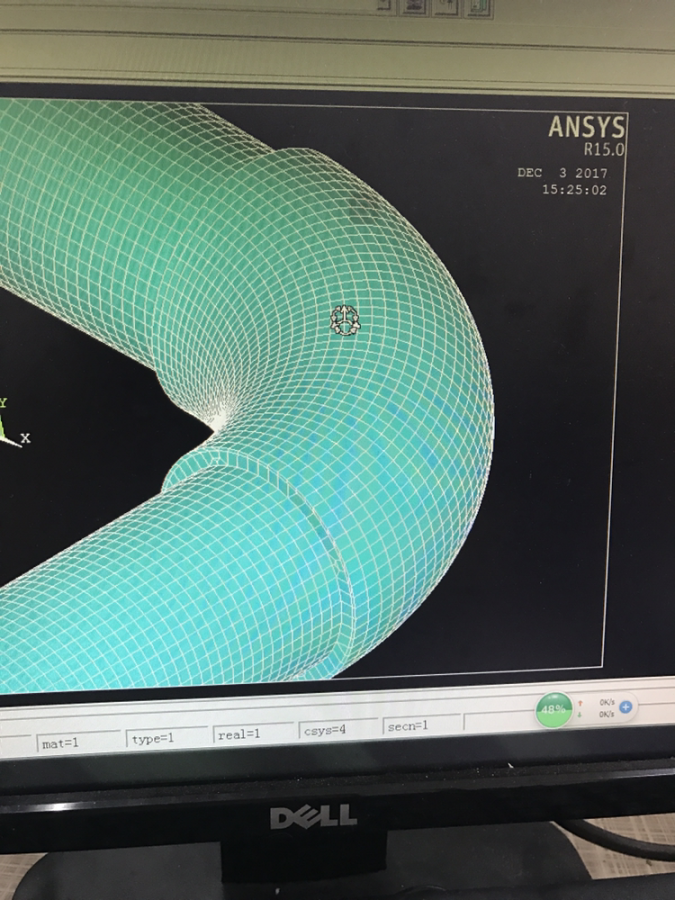

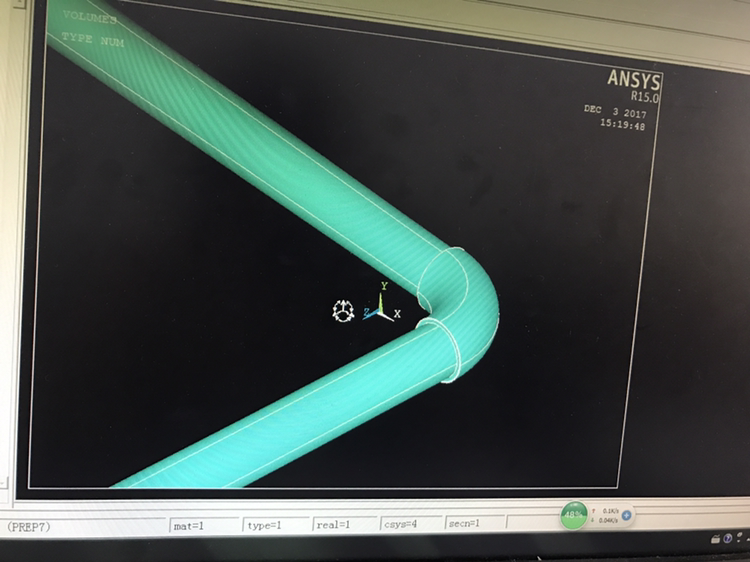

模型为：管子?土体。 图1 其中在弯头那里采用复合材料三层。三个体glue在一起。图2 在弯头和直管处网格采用sweep划分，图3 在土体处由于图4问题无法映射划分，只能采用sweep划分。 结果模型不收敛，希望有人指导一下      发自小木虫IOS客户端 |
回复此楼» 猜你喜欢
材料考研调剂
已经有3人回复
-
材料调剂
已经有12人回复
-
英一数一408，总分284，二战真诚求调剂
已经有14人回复
-
085410 一志愿211 22408分数359求调剂
已经有4人回复
-
271求调剂
已经有19人回复
-
385分 生物学（071000）求调剂
已经有3人回复
-
一志愿安徽大学计算机科学与技术学硕，331分求调剂
已经有3人回复
-
318求调剂，计算材料方向
已经有8人回复
-
291求调剂
已经有25人回复
-
一志愿北京科技大学085601材料工程英一数二初试总分335求调剂
已经有6人回复
» 本主题相关商家推荐: (我也要在这里推广)
胡杨之殇
金虫 (职业作家)
- 应助: 0 (幼儿园)
- 金币: 3889.6
- 散金: 4050
- 红花: 14
- 帖子: 3614
- 在线: 631.3小时
- 虫号: 3665049
- 注册: 2015-01-27
- 专业: 元素化学
2楼2017-12-03 15:49:01
他的城
金虫 (正式写手)
- 应助: 3 (幼儿园)
- 金币: 2398.4
- 红花: 2
- 帖子: 687
- 在线: 136.2小时
- 虫号: 4681462
- 注册: 2016-05-12
- 性别: GG
- 专业: 其他无机非金属材料
3楼2017-12-03 15:50:34
llg920917
铁杆木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 2890.4
- 散金: 30
- 红花: 8
- 沙发: 2
- 帖子: 2121
- 在线: 296.8小时
- 虫号: 3192341
- 注册: 2014-05-09
- 性别: GG
- 专业: 零件加工制造
4楼2017-12-03 16:34:59
llg920917
铁杆木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 2890.4
- 散金: 30
- 红花: 8
- 沙发: 2
- 帖子: 2121
- 在线: 296.8小时
- 虫号: 3192341
- 注册: 2014-05-09
- 性别: GG
- 专业: 零件加工制造
5楼2017-12-03 16:37:11
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
感谢参与，应助指数 +1
|

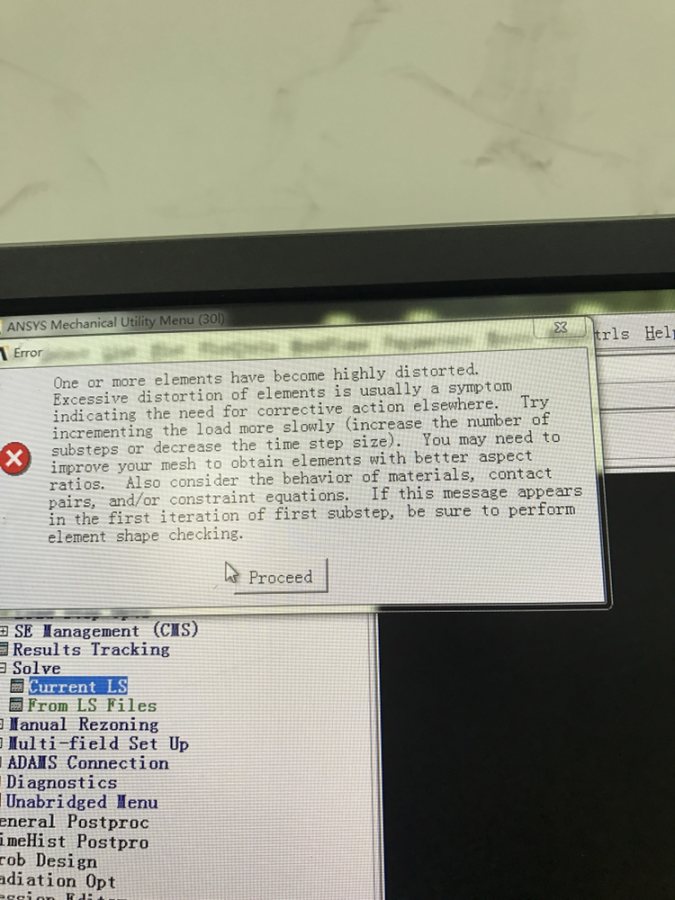

你的问题是在分析过程中出现了单元高度扭曲的情况，错误信息提供了多种可能造成单元高度扭曲的原因。但是具体到你的问题，需要找出发生单元高度扭曲的具体原因。做法是： 1 进行单元质量的检查，找出质量不合格的单元，加以细化。特别是如果第一个子步就出现问题，更需要仔细检查单元的质量。 2 如果已经计算完成了一些子步，可以看一下这些子步的结果，找出高度扭曲单元所在的位置，分析原因，加以解决。 3 减慢加载速度，有时也可以避免单元的扭曲。为此可以设置更多的载荷子步数 (或减小时间步长)。 4 此外，单点约束、单点集中力都可能造成局部的单元扭曲，如有这种情况，必须进行修改，将单点的约束或载荷分散到一个小的面积上。 5 造成单元扭曲的其它原因还有：材料属性数据是否正确 (特别是如果模型中存在多种材料，其中个别材料的性能比其它材料刚硬得多或过于柔软，在两种材料的交界面附近很容易发生单元扭曲)；或者模型中存在接触对或约束方程，而设置不当的情况。 |
» 本帖已获得的红花（最新10朵）
6楼2017-12-04 08:03:01
送红花一朵 |
同样的模型，我在三个弯头处采用glue（事实上他们三个是一体的，只是材料不同）不收敛。 然后我就试着在三个弯头接触面建立接触对，然后模型收敛了。这是不是说明问题就出在弯头接触这里了？？？网格划分还是可以的 发自小木虫IOS客户端 |
7楼2017-12-04 16:23:13
