[求助] 全钒液流电池中极化曲线、峰值功率密度-电流密度曲线、EIS图如何做

新人学全钒液流电池，求大神赐教充放电过程中极化曲线、峰值功率密度-电流密度曲线、EIS图如何做？希望能具体点

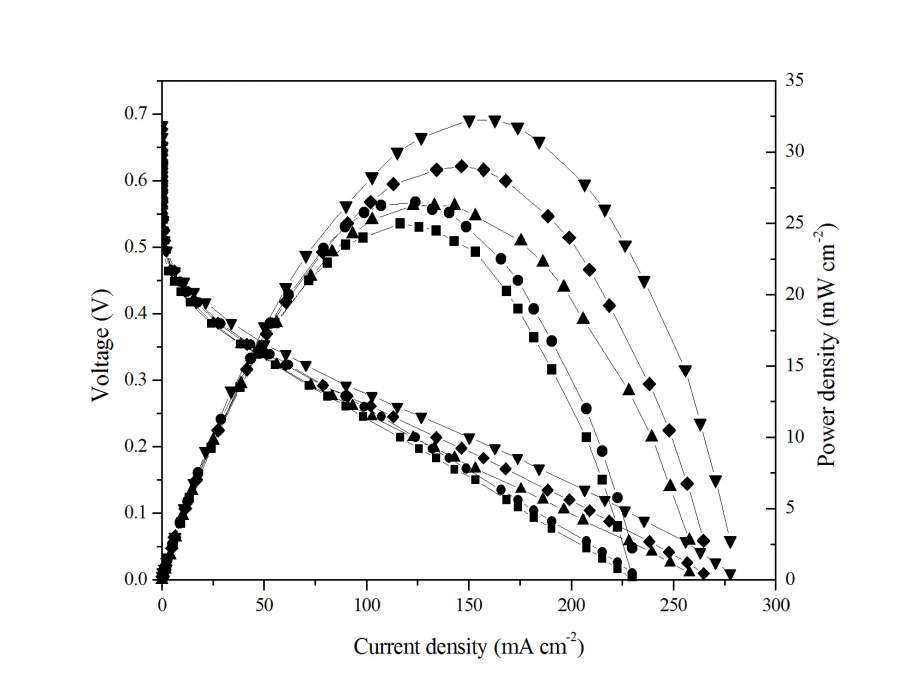

全钒液流电池中极化曲线、峰值功率密度-电流密度曲线、EIS图如何做

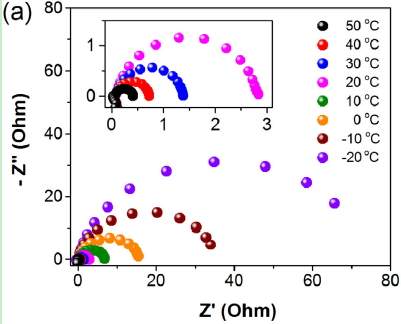

全钒液流电池中极化曲线、峰值功率密度-电流密度曲线、EIS图如何做-1
回复此楼

» 猜你喜欢
1楼 2017-12-02 11:13:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

辰辰lyc

新虫 (正式写手)
★
2014_小胖子: 金币+1 2017-12-02 21:09:29
极化曲线:充放电仪接电池的线分开，正极电压，正极电流，负极电压电流，就可以采到放电时刻的，电压电流，即得功率密度。EIS图，就和测三电极体系一样，只是只用接到电池的正负极上

发自小木虫Android客户端
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

电化学人 电化学人 电化学人
2楼2017-12-02 15:08:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

电化学人

新虫 (小有名气)
送红花一朵
2014_小胖子: 屏蔽内容, 电化学版块禁止留下联系方式，请站内联系 2017-12-02 21:10:03
本帖内容被屏蔽
3楼2017-12-02 16:42:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电化学人

新虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by 辰辰lyc at 2017-12-02 15:08:33
极化曲线:充放电仪接电池的线分开，正极电压，正极电流，负极电压电流，就可以采到放电时刻的，电压电流，即得功率密度。EIS图，就和测三电极体系一样，只是只用接到电池的正负极上
...

像图中的极化曲线，峰值功率密度曲线，能用电化学工作站测吗？有资料说极化曲线用内置的LSV测，但图像跟现在给的不一样。菜鸟一枚，还望多多指点

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-12-03 20:17:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电化学人

新虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by 辰辰lyc at 2017-12-02 15:08:33
极化曲线:充放电仪接电池的线分开，正极电压，正极电流，负极电压电流，就可以采到放电时刻的，电压电流，即得功率密度。EIS图，就和测三电极体系一样，只是只用接到电池的正负极上
...

另外，这个极化曲线图是静态测量还是充放电过程中测量。我看网上好像都是静态测量，但文献中有比较不同流道的电池性能，这么说应该是充放电过程中啊

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-12-03 20:32:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

辰辰lyc

新虫 (正式写手)
引用回帖:
5楼: Originally posted by 电化学人 at 2017-12-03 20:32:16
另外，这个极化曲线图是静态测量还是充放电过程中测量。我看网上好像都是静态测量，但文献中有比较不同流道的电池性能，这么说应该是充放电过程中啊
...

极化曲线是用充放电仪来记录电池充放电过程的数据。你说的比较电池通道，应该是有的通道不稳定，导致高电流密度下无法充放电

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

电化学人
6楼2017-12-03 22:28:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电化学人

新虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by 辰辰lyc at 2017-12-03 22:28:44
极化曲线是用充放电仪来记录电池充放电过程的数据。你说的比较电池通道，应该是有的通道不稳定，导致高电流密度下无法充放电
...

不是通道，是电池的流道，因为我现在做的是液流电池，所以想加个流道做实验？极化曲线能用辰华电化学工作站测吗？用哪个内置程序？
你说的充放电记录仪是类似于蓝电充放电测试仪吗？

发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-12-04 08:14:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电化学人

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 辰辰lyc at 2017-12-02 15:08:33
极化曲线:充放电仪接电池的线分开，正极电压，正极电流，负极电压电流，就可以采到放电时刻的，电压电流，即得功率密度。EIS图，就和测三电极体系一样，只是只用接到电池的正负极上
...

极化曲线是这样接线吗：电池正极作为工作电极，辅助电极和参比电极连接在负极。用辰华的电化学工作站可以吗，有没有参数设置界面给个参考？

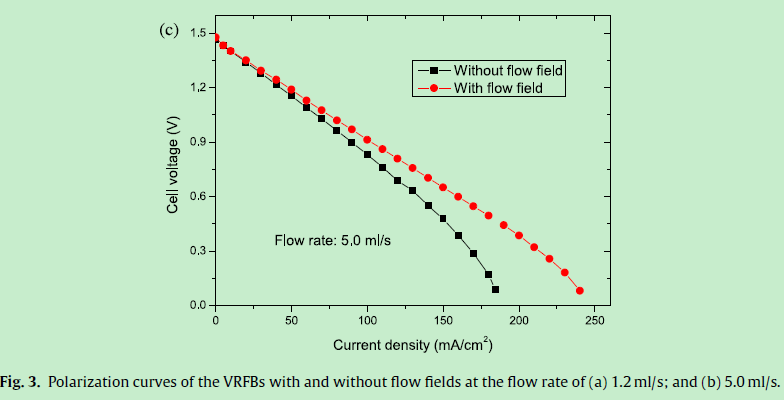

全钒液流电池中极化曲线、峰值功率密度-电流密度曲线、EIS图如何做-2
Image 1.png
赞一下 回复此楼
8楼2017-12-13 21:33:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peeryao

铜虫 (初入文坛)
你看到的文献里的数据都是再处理过的，用origin或者其他软件画的。

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-12-14 10:57:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peeryao

铜虫 (初入文坛)
你想要得到这样的数据，设置测试电池的瞬时放电性能就好了。没具体用过你的仪器，但是可以设置，放电电流（后期除以你的有效面积可得到电流密度）0A，0.2A，0.4A……这样阶梯式的放电电流设置，每个持续放电时间3S（这个具体看你自己的仪器，可以把仪器操作界面拍上来看看）因为有的仪器是编程式的放电操作。自动开始和停止。

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-12-14 11:01:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
