小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » SEM-EDS如何测断口上夹杂物的成分
121/2返回列表12下一页
查看: 4705  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

zxo216446

铜虫 (正式写手)

[求助] SEM-EDS如何测断口上夹杂物的成分 已有3人参与

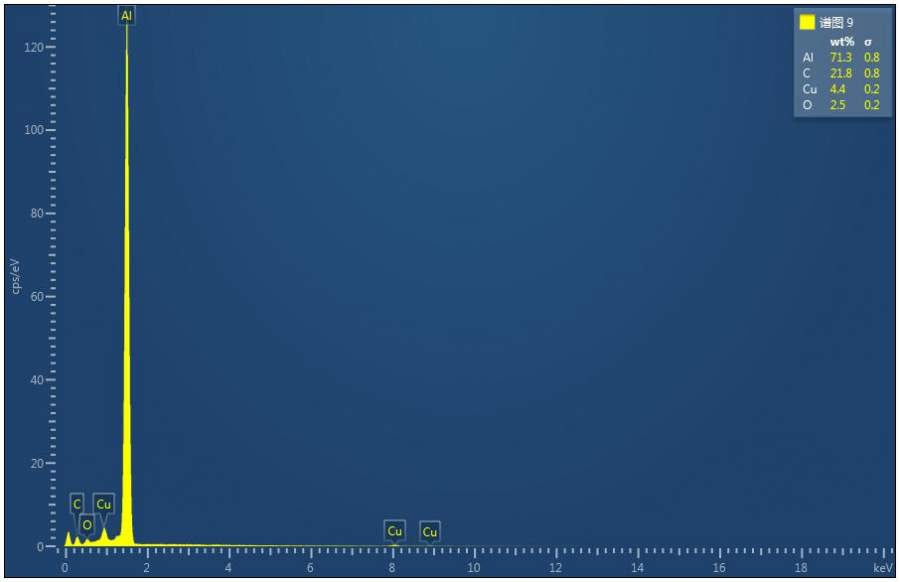

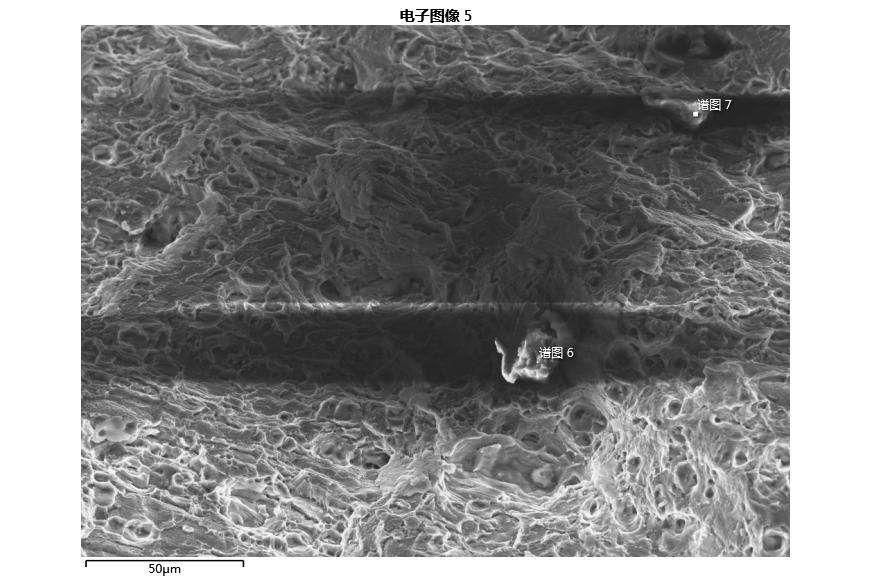

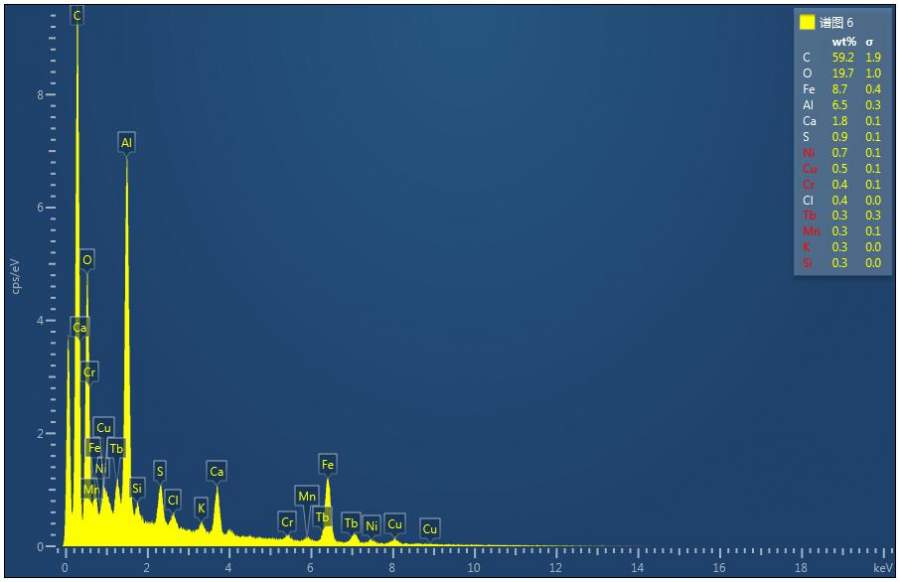

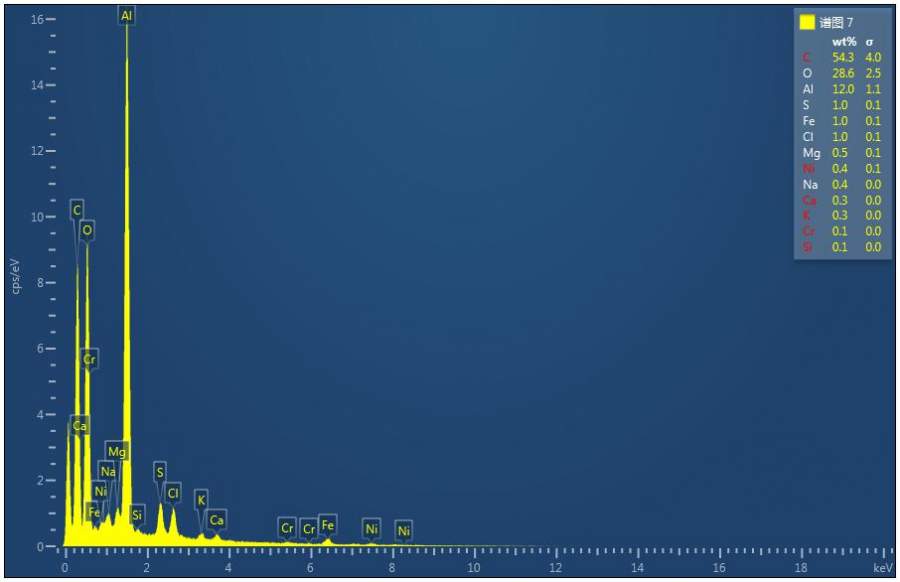

图1是铝合金试样的断口形貌SEM图，但有两道严重的黑影。我猜测这可能是由于有两处不导电夹杂物的存在而导致这种情况。所以就直接用EDS打了一下成分，如图2和图3，发现所含合金元素很复杂（红色元素是不确定元素）。图4是铝合金基体的元素成分。

因此请问各位前辈
1.黑影的存在是我猜测的原因（夹杂物不导电）吗？
2.如果是夹杂物不导电，那直接EDS打点是不是就不准确了，应该镀膜再做EDS？
3.如果要镀膜的话，是喷金还是喷碳，还是什么别的元素比较好呢?

谢谢各位的指教！

SEM-EDS如何测断口上夹杂物的成分


SEM-EDS如何测断口上夹杂物的成分-1


SEM-EDS如何测断口上夹杂物的成分-2


SEM-EDS如何测断口上夹杂物的成分-3
回复此楼

» 猜你喜欢
1楼 2017-12-01 11:34:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

heibaowk

金虫 (正式写手)
样品应该没有处理好，基体和夹杂处碳含量都很高，肯定是有问题

发自小木虫Android客户端
赞一下(1人) 回复此楼
5楼2017-12-14 13:01:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sandhack

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
zxo216446: 金币+3, ★有帮助, 感谢回复 2017-12-17 00:26:13
1.是因为不导电引起的
2.尝试BSE模式下测试
3.如果要镀膜，喷Au/Pt对你的样品应该合适一点；
赞一下(1人) 回复此楼
6楼2017-12-15 15:55:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sandhack

木虫 (著名写手)

【答案】应助回帖

引用回帖:
8楼: Originally posted by zxo216446 at 2017-12-17 00:25:51
感谢回复，请问BSE是什么模式呢？
...

背散射模式，主要是成分信号；
赞一下(1人) 回复此楼
9楼2017-12-18 17:30:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zxo216446

铜虫 (正式写手)
求助，顶一顶
回复此楼
2楼2017-12-10 09:58:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luleafm

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
zxo216446: 金币+3, ★有帮助, 感谢回复 2017-12-12 00:46:05
你这个看起来不是夹杂物。
应该是外界沾染上去的污染物。  最好载酒精里超声清洗下
赞一下 回复此楼
3楼2017-12-11 21:56:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxo216446

铜虫 (正式写手)
引用回帖:
3楼: Originally posted by luleafm at 2017-12-11 21:56:15
你这个看起来不是夹杂物。
应该是外界沾染上去的污染物。  最好载酒精里超声清洗下

已经放在酒精里超声清洗过很长时间了……断口上不止一处是这样……

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-12-12 00:45:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxo216446

铜虫 (正式写手)
引用回帖:
5楼: Originally posted by heibaowk at 2017-12-14 13:01:23
样品应该没有处理好，基体和夹杂处碳含量都很高，肯定是有问题

额，我也不清楚为什么碳含量这么高呢……

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-12-17 00:24:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxo216446

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by sandhack at 2017-12-15 15:55:13
1.是因为不导电引起的
2.尝试BSE模式下测试
3.如果要镀膜，喷Au/Pt对你的样品应该合适一点；

感谢回复，请问BSE是什么模式呢？

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-12-17 00:25:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ivan508

至尊木虫 (著名写手)

emuch业务拓展部经理
不是原始夹杂物，是不导电的污染物，由于断口凹凸不平，污染物沾上以后超声也很难清洗掉，可找一个较软的小毛刷，或牙刷沾酒精刷洗试试。黑色线是由于污染物放电比较厉害引起的。

发自小木虫Android客户端
赞一下 回复此楼
天 将 降 大 任 于 斯 人 也 [url=tencent://message/?uin=53975515&Site=http://emuch.net/bbs/ind][img]http://wpa.qq.com/pa?p=1:53975515:7[/img][/url]
10楼2017-12-23 08:15:47
