应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 腐蚀防护 » 关于极化曲线的问题，我测出来的极化曲线和我看的文章中的都不一样啊
141/2返回列表12下一页
查看: 3802  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lyf395725719

新虫 (小有名气)

[求助] 关于极化曲线的问题，我测出来的极化曲线和我看的文章中的都不一样啊

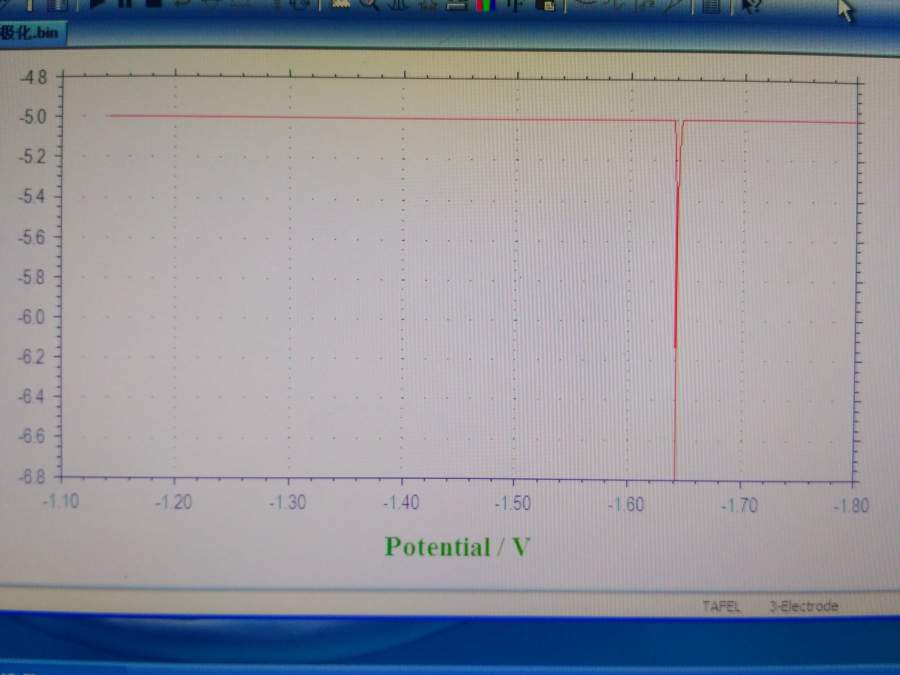

如图所示，我测的好多极化曲线都是这样的，和文献中的完全不一样，而且我不知道为啥，我感觉好像是纵坐标全都是从-5.0那里横着切了一刀。。。然后只显示了下面的尖尖？ 哦对，我测出来的全都是从-5.0开始的，是我的操作不对还是参数哪里设置错误了。。第一次做防腐蚀 不太懂

这个是我做的一个油罐注镁合金的防腐蚀的极化曲线，我只截了其中一组，都是类似的这种图形。出现这种情况会有哪些原因呢？
先谢谢各位大神帮我解惑了！！！
关于极化曲线的问题，我测出来的极化曲线和我看的文章中的都不一样啊
回复此楼

» 收录本帖的淘帖专辑推荐

我的腐蚀专用

» 猜你喜欢
1楼 2017-11-30 17:02:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lyf395725719

新虫 (小有名气)
引用回帖:
9楼: Originally posted by tianxiaochun at 2017-12-04 16:11:48
你先扫个循环伏安试一试，看看电流的范围大概在多少？

Tafel里有没有电流灵敏度的选项？...

谢谢啦~我今天下午试了下，也看了下相关的问题，我之前灵敏度一直选的是-6，扫速0.005V/s，今天下午按照别人的帖子试了下自动灵敏度，我勾了自动灵敏度后把扫速调到0.001V/s，出来的图就正常了，测出来的腐蚀电流密度在e-4数量级。
那个扫速有什么影响没。。循环伏安法还不会用，不过已经测出来还需要测那个吗？
赞一下(1人) 回复此楼
10楼2017-12-04 17:47:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lyf395725719

新虫 (小有名气)
没人吗  按理说做电化学防腐蚀的人应该很多呀。。。  有没有哪位大神帮我一下呀
赞一下 回复此楼
2楼2017-12-01 16:28:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaobo144314

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
lyf395725719: 金币+5, ★★★很有帮助 2017-12-02 08:40:36
引用回帖:
2楼: Originally posted by lyf395725719 at 2017-12-01 16:28:15
没人吗  按理说做电化学防腐蚀的人应该很多呀。。。  有没有哪位大神帮我一下呀

电流保持不变的状态叫钝化状态，从你的图上来说，阴极和阳极极化过程一直处于钝化过程，也就是工作电极表面相对于参比电极处于钝化状态，有致密氧化膜存在，有可能是工作电极表面状态比较稳定。

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-12-02 00:40:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyf395725719

新虫 (小有名气)
引用回帖:
3楼: Originally posted by zhaobo144314 at 2017-12-02 00:40:50
电流保持不变的状态叫钝化状态，从你的图上来说，阴极和阳极极化过程一直处于钝化过程，也就是工作电极表面相对于参比电极处于钝化状态，有致密氧化膜存在，有可能是工作电极表面状态比较稳定。
...

我用的是AZ31B镁合金 按道理说镁合金应该是不会有致密氧化膜存在的啊  而且我都是放在3.5%NaCl溶液中泡2小时测得 泡2小时后没有进行保护的镁片有明显的被腐蚀的痕迹 但是测出的极化曲线也是类似这种图形
而且在做镁合金之前我还用同样的方法做过铝片的，测出来的极化曲线就挺正常，只不过铝片0.5mm厚，镁片1.5mm厚，但是我觉得不会有影响吧.....
赞一下 回复此楼
4楼2017-12-02 08:40:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyf395725719

新虫 (小有名气)
还有人吗，有人做过这种类型的极化曲线吗
赞一下 回复此楼
5楼2017-12-03 19:17:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianxiaochun

实习版主 (知名作家)

聪聪家族之无敌小破孩
截图大一点，左下角有没有个overfolw？
赞一下 回复此楼
我很个性，无需签名！
6楼2017-12-03 20:04:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyf395725719

新虫 (小有名气)
引用回帖:
6楼: Originally posted by tianxiaochun at 2017-12-03 20:04:24
截图大一点，左下角有没有个overfolw？

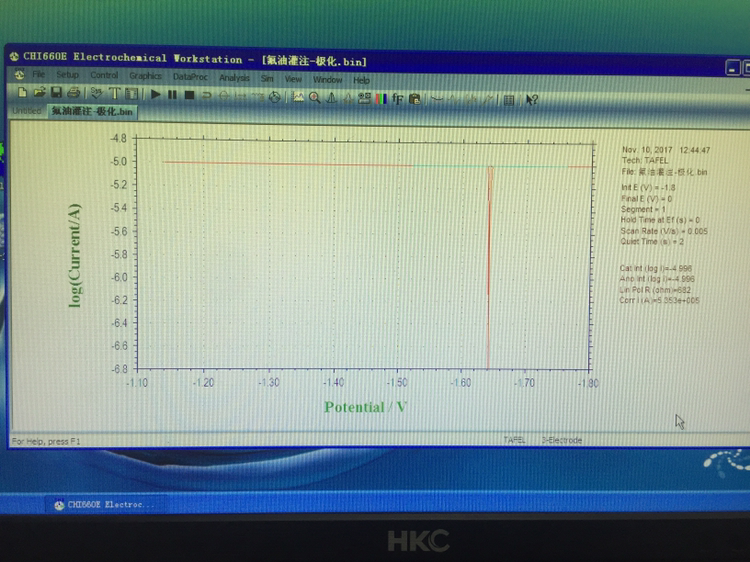

没有啊， 对了 还有我测的时候，铂电极和工作电极的镁合金都会产生气泡，会有影响么
关于极化曲线的问题，我测出来的极化曲线和我看的文章中的都不一样啊-1



发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-12-03 20:27:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyf395725719

新虫 (小有名气)
引用回帖:
6楼: Originally posted by tianxiaochun at 2017-12-03 20:04:24
截图大一点，左下角有没有个overfolw？

我今早又试了下，确实有overflow 那是怎么回事呀。。。 新手第一次做电化学防腐蚀方面的东西 能讲讲怎么样才能做出来么， 我设置的扫描频率为0.001V/s,因为开路电势为-1.7V，所以我设置的范围是-1.9V到-1.5V。其他参数都是用的默认的。
赞一下 回复此楼
8楼2017-12-04 14:47:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianxiaochun

实习版主 (知名作家)

聪聪家族之无敌小破孩
引用回帖:
8楼: Originally posted by lyf395725719 at 2017-12-04 14:47:02
我今早又试了下，确实有overflow 那是怎么回事呀。。。 新手第一次做电化学防腐蚀方面的东西 能讲讲怎么样才能做出来么， 我设置的扫描频率为0.001V/s,因为开路电势为-1.7V，所以我设置的范围是-1.9V到-1.5V。其他 ...

你先扫个循环伏安试一试，看看电流的范围大概在多少？

Tafel里有没有电流灵敏度的选项？
赞一下 回复此楼
我很个性，无需签名！
9楼2017-12-04 16:11:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 lyf395725719 的主题更新
141/2返回列表12下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[基金申请] 今年审到国自然15份，谈谈感受 +16 国自然国社科中 2026-05-17 16/800 2026-05-18 14:58 by gy116024
[教师之家] 上海大学实验技术岗位非升即走 +8 嘻嘻哈哈乐呵呵 2026-05-15 8/400 2026-05-18 11:53 by ning312
[硕博家园] 考博自荐 +5 科研狗111 2026-05-13 6/300 2026-05-18 11:22 by 糊糊涂涂好
[文学芳草园] 半夜喝咖啡 +3 myrtle 2026-05-15 5/250 2026-05-18 01:03 by 小沈2018
[找工作] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +4 ky2p12rrjj 2026-05-15 4/200 2026-05-17 19:47 by Equinoxhua
[找工作] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +5 l7k6xnh0yc 2026-05-14 5/250 2026-05-17 19:39 by Equinoxhua
[考博] 找博士生导师 +4 小代想上岸 2026-05-15 5/250 2026-05-17 17:44 by 脱颖而出
[基金申请] 这年头没有找到涵评专家，还有中面上的可能吗 +13 dd921ww 2026-05-12 16/800 2026-05-17 12:38 by 于轩
[硕博家园] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +4 v9tggjlwd0 2026-05-15 4/200 2026-05-17 08:06 by 11n4dfd8yn
[公派出国] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +6 l7k6xnh0yc 2026-05-14 6/300 2026-05-17 07:16 by 11n4dfd8yn
[考博] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +6 l7k6xnh0yc 2026-05-14 6/300 2026-05-17 07:11 by 11n4dfd8yn
[硕博家园] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +5 cjf4bx70cj 2026-05-14 7/350 2026-05-17 06:55 by 11n4dfd8yn
[找工作] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 k37jurhrau 2026-05-16 3/150 2026-05-17 01:37 by ue3ir18jc3
[博后之家] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +4 k37jurhrau 2026-05-16 4/200 2026-05-17 01:35 by ue3ir18jc3
[考博] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 ky2p12rrjj 2026-05-15 4/200 2026-05-17 00:57 by ue3ir18jc3
[公派出国] 售SCI一区T0P文章，我:8.O.5.5.1.O.5.4,科目齐全,可+急 +3 x0mp7owy2b 2026-05-15 4/200 2026-05-17 00:35 by ue3ir18jc3
[高分子] 本人最近太闲了，谁有问题可以提，每天会统一回复 +9 一切都是空工 2026-05-12 20/1000 2026-05-16 19:52 by Equinoxhua
[硕博家园] 申请博士 +3 呃?呃 2026-05-15 3/150 2026-05-16 11:01 by a4742549
[考博] 26应届毕业生考博求助 +3 wo一定上岸 2026-05-13 3/150 2026-05-14 21:47 by 明海天涯
[论文投稿] 求助大佬sci投稿哪个好中 +3 江沅188 2026-05-12 4/200 2026-05-13 14:35 by 江沅188
信息提示
关闭
请填处理意见
关闭
