ansys激光加载分析
领取红包 (小木虫手机app专属红包)

扫一扫，下载小木虫客户端

每次点最后一步求解就闪退了。后面载荷步的设置应该有问题，但我不懂怎么设置

ansys激光加载分析


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2017-11-28 15:57:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

旗木卡卡西a

铁虫 (初入文坛)

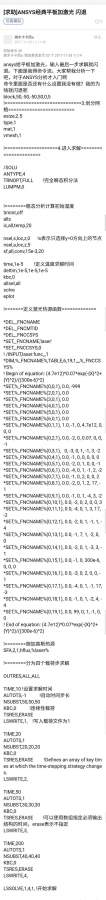

上面图片代码好像看不清

block,50,-50,-50,50,0,5


!=============================3.划分网格=========================
esize,2.5
type,1
mat,1
vmesh,1

!====================4.进入求解======================

/SOLU
ANTYPE,4
TRNOPT,FULL        !完全瞬态积分法
LUMPM,0


!========稳态分析计算初始温度
timint,off
alls
ic,all,temp,20

nsel,s,loc,z,0      !s表示只选择y=0方向上的节点
nsel,a,loc,z,5
sf,all,conv,15e-3,20

time,1e-5         !定义温度求解时间
deltim,1e-5,1e-5,1e-5     !定义
kbc,1
allsel,all
solve
eplot

!=======定义激光热源函数=============

*DEL,_FNCNAME
*DEL,_FNCMTID
*DEL,_FNCCSYS
*SET,_FNCNAME,'laser'
*SET,_FNCCSYS,0
! /INPUT,laser.func,,,1
*DIM,%_FNCNAME%,TABLE,6,19,1,,,,%_FNCCSYS%
! Begin of equation: (4.7e12)*0.07*exp(-{X}^2+{Y}^2)/((300e-6)^2)
*SET,%_FNCNAME%(0,0,1), 0.0, -999
*SET,%_FNCNAME%(2,0,1), 0.0
*SET,%_FNCNAME%(3,0,1), 0.0
*SET,%_FNCNAME%(4,0,1), 0.0
*SET,%_FNCNAME%(5,0,1), 0.0
*SET,%_FNCNAME%(6,0,1), 0.0
*SET,%_FNCNAME%(0,1,1), 1.0, -1, 0, 4.7e12, 0, 0, 0
*SET,%_FNCNAME%(0,2,1), 0.0, -2, 0, 0.07, 0, 0, -1
*SET,%_FNCNAME%(0,3,1),   0, -3, 0, 1, -1, 3, -2
*SET,%_FNCNAME%(0,4,1), 0.0, -1, 0, 0, 0, 0, 0
*SET,%_FNCNAME%(0,5,1), 0.0, -2, 0, 1, 0, 0, -1
*SET,%_FNCNAME%(0,6,1), 0.0, -4, 0, 1, -1, 2, -2
*SET,%_FNCNAME%(0,7,1), 0.0, -1, 0, 2, 0, 0, 2
*SET,%_FNCNAME%(0,8,1), 0.0, -2, 0, 1, 2, 17, -1
*SET,%_FNCNAME%(0,9,1), 0.0, -1, 0, 1, -4, 3, -2
*SET,%_FNCNAME%(0,10,1), 0.0, -2, 0, 2, 0, 0, 3
*SET,%_FNCNAME%(0,11,1), 0.0, -4, 0, 1, 3, 17, -2
*SET,%_FNCNAME%(0,12,1), 0.0, -2, 0, 1, -1, 1, -4
*SET,%_FNCNAME%(0,13,1), 0.0, -1, 7, 1, -2, 0, 0
*SET,%_FNCNAME%(0,14,1), 0.0, -2, 0, 1, -3, 3, -1
*SET,%_FNCNAME%(0,15,1), 0.0, -1, 0, 300e-6, 0, 0, 0
*SET,%_FNCNAME%(0,16,1), 0.0, -3, 0, 2, 0, 0, -1
*SET,%_FNCNAME%(0,17,1), 0.0, -4, 0, 1, -1, 17, -3
*SET,%_FNCNAME%(0,18,1), 0.0, -1, 0, 1, -2, 4, -4
*SET,%_FNCNAME%(0,19,1), 0.0, 99, 0, 1, -1, 0, 0
! End of equation: (4.7e12)*0.07*exp(-{X}^2+{Y}^2)/((300e-6)^2)

!========施加高斯热源
SFA,2,1,hflux,%laser%

!========分为四个载荷步求解

OUTRES,ALL,ALL

TSRES,ERASE                    !删除之前时间子步的设置
TIME,4e-9!设置求解时间
AUTOTS,-1           !自动时间步长
NSUBST,4e-9,4e-9,4e-9
KBC,0           !阶跃方式加载
TSRES,ERASE
LSWRITE,1,    !写入载荷文件为1

TIME,8e-9
AUTOTS,1
NSUBST,4e-9,4e-9,4e-9
KBC,0
TSRES,ERASE         !Defines an array of key times at which the time-stepping strategy changes.
LSWRITE,2,

TIME,12e-9
AUTOTS,1
NSUBST,4e-9,4e-9,4e-9
KBC,0
TSRES,ERASE        !可以使用数组指定必须输出结构的时间，erase表示不指定
LSWRITE,3,

TIME,16e-9
AUTOTS,1
NSUBST,4e-9,4e-9,4e-9
KBC,0
TSRES,ERASE
LSWRITE,4,

LSSOLVE,1,3,1, !开始求解
赞一下 回复此楼
9楼2017-11-28 16:00:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小太阳啦啦啦啦

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你好，你知道打孔的时候怎么添加对换热流系数嘛

发自小木虫IOS客户端
赞一下 回复此楼
33楼2017-11-28 23:26:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

346507037

铁虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
楼主施加的热源模型是双椭球模型马？
赞一下 回复此楼
34楼2017-12-27 15:26:34
