[交流] CHI电化学工作站做交流阻抗谱，得出如下谱图，无法拟合，我是哪里出错了？ 已有1人参与

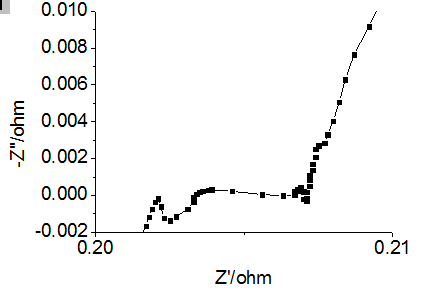

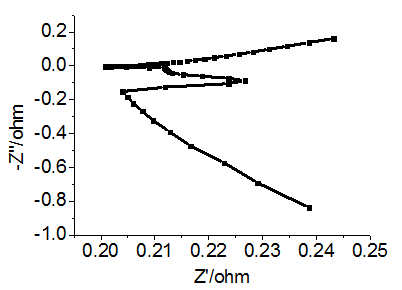

想用交流阻抗的方法测磷酸铁锂软包电池的内阻。电池状态和CHI软件参数如下： 1、电池容量4AH，测试时为满电状态。充电完毕，静置了6小时。 2、CHI电化学工作站参数：振幅0.005，扫描频率范围0.001到100KHz。 测试后的阻抗谱曲线如下，第一张是完整的数据图，第二张是局部放大图。 用Zview分析，完全不能拟合。我是哪里出错了呢？有这方面经验的大神们请多指教！ 1.png 2.png

回复此楼
