[求助] 软包电芯 三电极eis测试的问题 已有1人参与

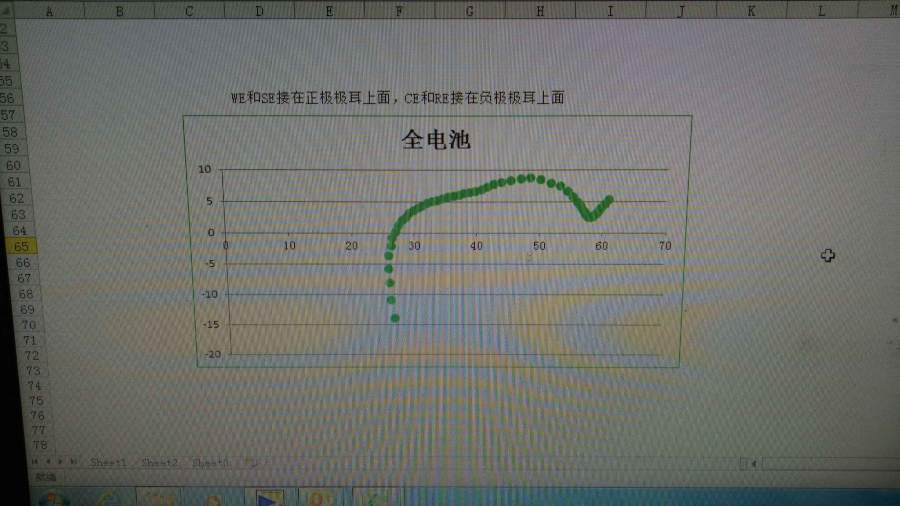

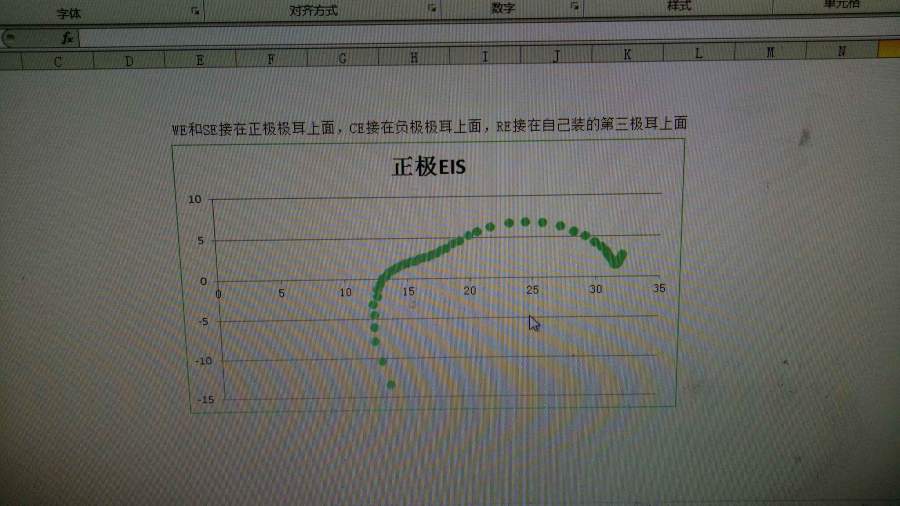

如图，我自己做了一个软包三电极电池，然后分别测试正极，负极，全电池的eis，接线方式如图，我想问问，为啥正极的eis图形会有两个半圆，而负极的eis却只有一个半圆？然后正，负极的eis图上每个半圆代表着什么呢？

软包电芯   三电极eis测试的问题


软包电芯   三电极eis测试的问题-1


软包电芯   三电极eis测试的问题-2


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-11-24 19:04:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lapuland

铜虫 (正式写手)
★
langzhizhou: 金币+1 2017-11-24 20:20:31
负极也是俩，只不过重叠的比较多

发自小木虫IOS客户端
赞一下(1人) 回复此楼
2楼2017-11-24 20:19:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yul2383

新虫 (初入文坛)
详细说说你的第三极耳怎么做的？是锂片吗？在电池的啥位置？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-11-25 05:01:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gamry-电化学

金虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
结果看起来蛮好。 三个阻抗是同时测量还是分开测量的？
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

跑快快
4楼2017-11-25 07:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

跑快快

新虫 (初入文坛)
送红花一朵
引用回帖:
4楼: Originally posted by Gamry-电化学 at 2017-11-25 07:21:51
结果看起来蛮好。 三个阻抗是同时测量还是分开测量的？

三个阻抗是在同一时间段分开测量的，测量接线方式图上有标明，第三个极耳是我在卷饶的时候用了一根铜线贴在靠负极内测的隔膜上，然后在贴铜线的地方覆盖隔膜防止铜线直接触碰到负极，我想知道为什么负极的eis图看上去只有一个半圆？而正极的有两个半圆？

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-11-25 08:00:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

跑快快

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by Yul2383 at 2017-11-25 05:01:51
详细说说你的第三极耳怎么做的？是锂片吗？在电池的啥位置？

我在卷饶的时候放了一根铜线接在靠近负极的隔膜上，再在接线区域贴隔膜防止铜线直接触碰负极，然后铜线另外一端焊接上极耳的。

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-11-25 08:06:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

跑快快

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by lapuland at 2017-11-24 20:19:02
负极也是俩，只不过重叠的比较多

那这两个半圆有什么含义呢？

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-11-25 08:09:03
