关于一个abaqus自身干涉的建模问题 已有1人参与
|
|

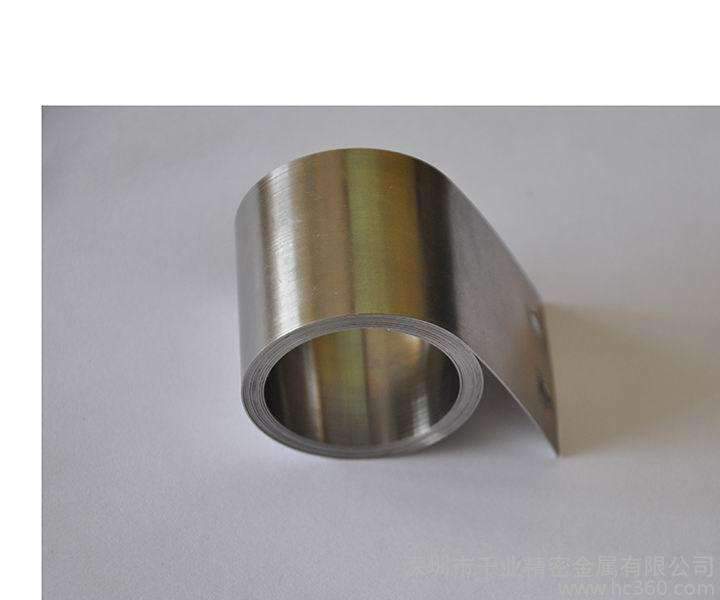

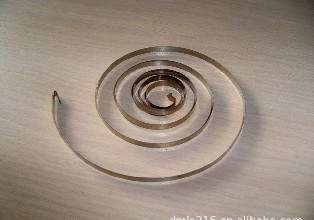

在abaqus建模时，想建一个恒力弹簧的模型，求教！ 描述如下：一般发条的直径向外逐渐增加，层间不干涉，容易建模，而如果假定发条各层直径相等，各卷层会抱在一块而使直径逐渐增加，便构成了恒力弹簧，如何建立这种在直径上逐渐增加，而实际上等直径的模型呢？ 附图：  发条.jpg  恒力弹簧.jpg |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有5人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有7人回复
-
上海工程技术大学 激光智能制造课题组 2027级博士研究生招生
已经有6人回复
-
课题组招2027级博士 上海工程技术大学 激光智能制造方向
已经有6人回复
-
现代”学阀”该如何界定
已经有14人回复
-
求合成方法
已经有8人回复
-
师弟论文见刊大半年才想起来申请专利，还能抢救一下吗？
已经有4人回复
-
有机合成以后会不会被AI改变？做科研的虫友怎么看
已经有8人回复
-
我的奶奶
已经有3人回复
【答案】应助回帖
感谢参与，应助指数 +1
|
应该是一个带有初始曲率下的自接触的壳结构静力学问题。 想了下有两种方法。一种是直接建立带初始曲率的曲壳，另一种是板施加恒定力偶的模型 假定长度是L，恒定初始直径为R 第一种方法：先建立一个总长L、直径R的连续曲壳（可以一圈一圈地建模，然后界面处共节点处理），然后固定一端，另一端施加反向的力偶使得每一圈都分离，此时的内力和构型作为初始条件，加入自接触，释放外力再计算一次静力学即可。 第二种方法：平板一端固定，一端在恒定力偶下构型是恒定曲率的圆。用悬臂板壳作为对象，长度是L。施加恒定力偶使得静力平衡构型为直径为R的圆，记录下此时的力偶M。然后重新用此对象加入自接触，再用力偶M作为外部载荷再计算一次静力学即可。 |
2楼2017-11-24 23:37:18
