[交流] vasp能带计算 能带图

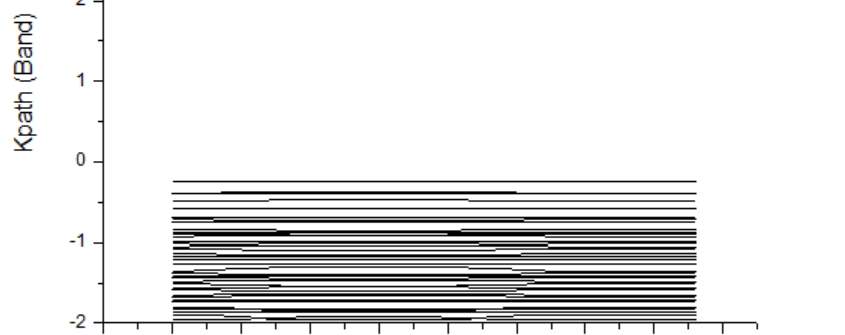

用vasp计算了一个体系的能带，如图1.
感觉图上的线很密而且很直，感觉是参数设置或者K点设置的问题，有没有大神帮忙看看怎么调整，问题出在哪

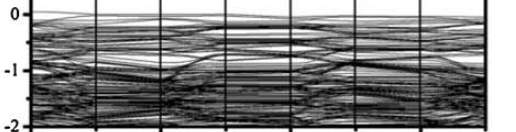

（相似的模型文献里的能带图，图2）
多谢

vasp能带计算 能带图


vasp能带计算 能带图-1
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2017-11-24 14:46:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zuocuiping

木虫 (职业作家)
★
YoungNann(金币+1): 谢谢参与
信息这么少，怎么回答

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-11-24 23:11:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YoungNann

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zuocuiping at 2017-11-24 23:11:34
信息这么少，怎么回答

多谢回复
结构优化和静态自洽正常收敛

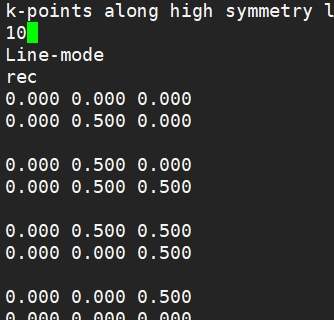

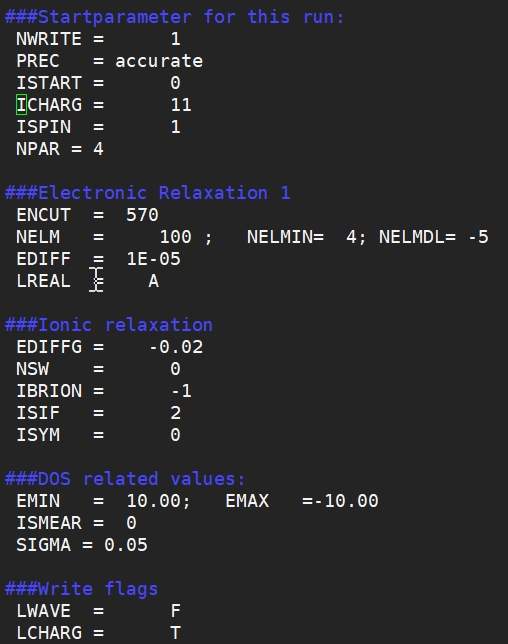

我把最后计算能带的INCAR（图1）和KPOINTS（图2）文件贴出来看看有什么问题
vasp能带计算 能带图-2


vasp能带计算 能带图-3
赞一下 回复此楼
3楼2017-11-25 08:25:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pcczhouwei

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉可能主要是K点路径的问题，我也碰到了这个问题，目前正在尝试重新设置路径来调整能带图，希望对你有所帮助。
赞一下 回复此楼
8楼2017-12-04 14:56:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

timandywang

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你的体系应该非常大吧？我以前计算一个100多个原子的体系也是这样的。能带看起来非常的平。你可以拉近到费米能级附近看看，如果还是非常的平，那才是真的平。
看你第二张图，感觉应该是能带数目的问题。看起来是带太多了。试试改一改NBANDS？
Default: NBANDS         = NELECT/2+NIONS/2         non-spinpolarized ，你试试比这个值小一些会怎么样。我也没尝试过。

如果是特别大的supercell，能带图一般都不publish，因为倒空间大超胞能带图各种fold，看起来很密密麻麻，很平，分析起来很困难。
赞一下 回复此楼
9楼2017-12-05 20:47:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YoungNann

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by pcczhouwei at 2017-12-04 14:56:35
感觉可能主要是K点路径的问题，我也碰到了这个问题，目前正在尝试重新设置路径来调整能带图，希望对你有所帮助。

嗯，我换了下K点的路径，看起来好多了
多谢回复哈

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-12-07 13:57:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YoungNann

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by timandywang at 2017-12-05 20:47:03
你的体系应该非常大吧？我以前计算一个100多个原子的体系也是这样的。能带看起来非常的平。你可以拉近到费米能级附近看看，如果还是非常的平，那才是真的平。
看你第二张图，感觉应该是能带数目的问题。看起来是带 ...

嗯，学习了，多谢大神

发自小木虫Android客户端
赞一下 回复此楼
11楼2017-12-07 13:58:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

加油月

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
10楼: Originally posted by YoungNann at 2017-12-07 13:57:03
嗯，我换了下K点的路径，看起来好多了
多谢回复哈
...

您好，您的路径是通过MS转换得来的吗？
赞一下 回复此楼
12楼2018-01-06 10:28:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

提琴蔷薇

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
可以问一下，能带计算后的数据是怎么导出来的吗？可以直接用origin画图吗？我是新手小白~~请多指教
赞一下 回复此楼
13楼2018-03-24 16:55:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

timandywang

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你用的超胞很大吧。。。我90多个原子的超胞也会这样，K-path改一改，然后要拉的离费米能级特别近才能看出来有峰。大超胞的能带图很难分析，如楼上所说，一般不publish。
赞一下 回复此楼
14楼2018-03-26 13:59:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

timandywang

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
13楼: Originally posted by 提琴蔷薇 at 2018-03-24 16:55:50
可以问一下，能带计算后的数据是怎么导出来的吗？可以直接用origin画图吗？我是新手小白~~请多指教

我一般先用p4v做个能带图，然后存储成data文件，然后导到origin里再画漂亮一些。
赞一下 回复此楼
15楼2018-03-26 14:00:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
