[交流] 求助下，ANSYS经典版的电磁场三维谐波非线性分析用什么单元比较好？

我之前用的97单元，分析的时候显示该单元不能用于非线性分析，该用那个单元好，求助大家。
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2017-11-21 14:37:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)
★
秋风萧瑟I(金币+1): 谢谢参与
ANSYS12.0经典版支持电磁场分析的单元如下
求助下，ANSYS经典版的电磁场三维谐波非线性分析用什么单元比较好？

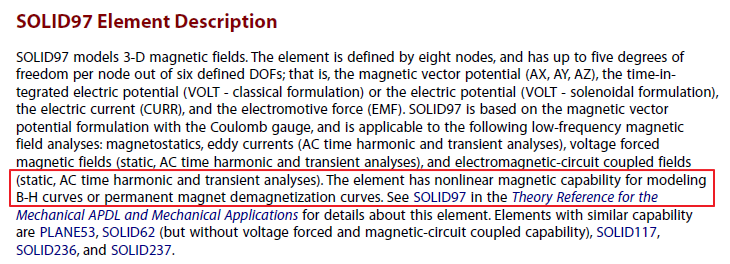

SOLID97有非线性功能，不知道楼主说的非线性是指哪一类？
求助下，ANSYS经典版的电磁场三维谐波非线性分析用什么单元比较好？-1

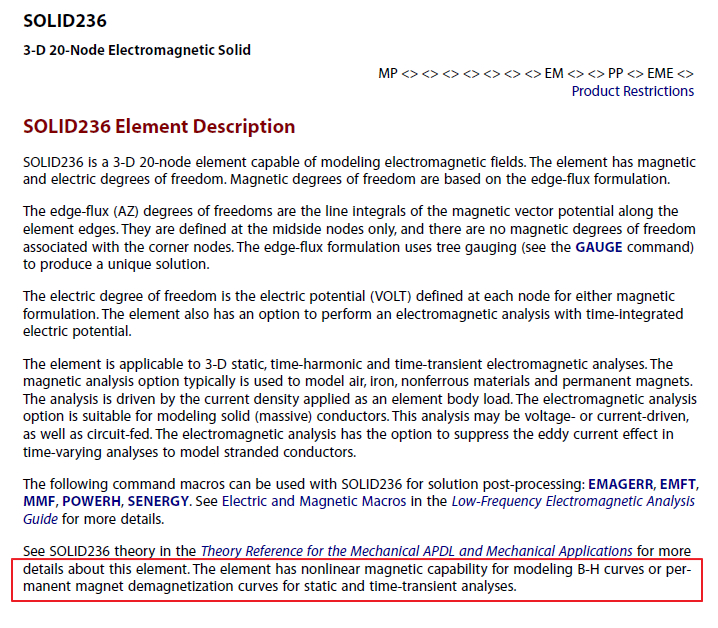

推荐采用更高级的单元，如solid236、solid237
求助下，ANSYS经典版的电磁场三维谐波非线性分析用什么单元比较好？-2
赞一下 回复此楼
2楼2017-11-21 18:36:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秋风萧瑟I

新虫 (正式写手)
引用回帖:
2楼: Originally posted by liyaobo0509 at 2017-11-21 18:36:29
ANSYS12.0经典版支持电磁场分析的单元如下


SOLID97有非线性功能，不知道楼主说的非线性是指哪一类？


推荐采用更高级的单元，如solid236、solid237
...

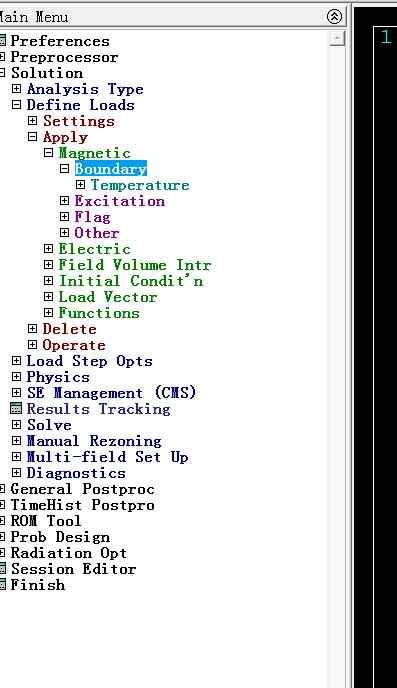

我说的非线性就是导磁率是非线性的，需要设置那种BH曲线的，比如导磁体。我用97单元做了，最后出现该单元不适合做非线性分析的警告。用236做的时候没有添加磁力线垂直的选项，，比如附图，我该用那个好？
求助下，ANSYS经典版的电磁场三维谐波非线性分析用什么单元比较好？-3



发自小木虫Android客户端
赞一下 回复此楼
3楼2017-11-22 20:00:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秋风萧瑟I

新虫 (正式写手)
引用回帖:
2楼: Originally posted by liyaobo0509 at 2017-11-21 18:36:29
ANSYS12.0经典版支持电磁场分析的单元如下


SOLID97有非线性功能，不知道楼主说的非线性是指哪一类？


推荐采用更高级的单元，如solid236、solid237
...

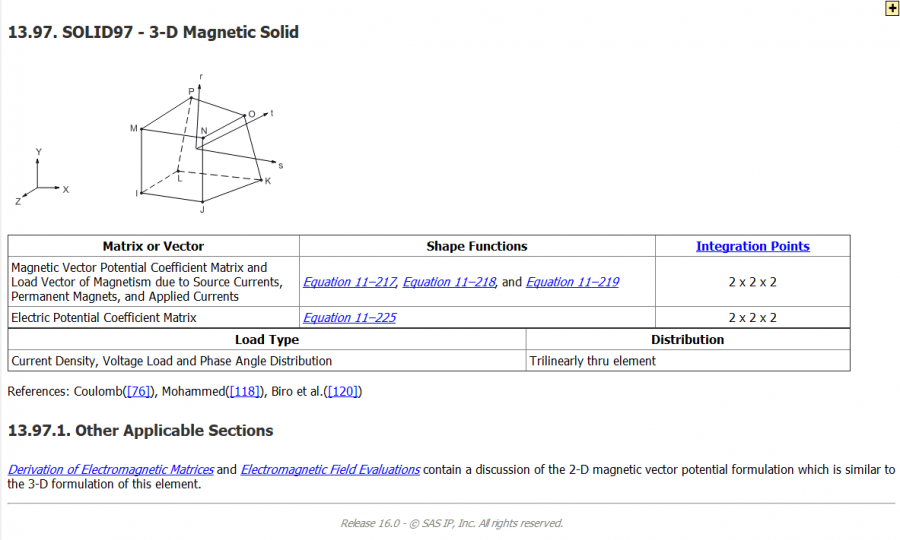

你好，你看我帮助文件里的97单元，上面没用说可以用于非线性分析啊，找不到合适的单元了。。
求助下，ANSYS经典版的电磁场三维谐波非线性分析用什么单元比较好？-4
赞一下 回复此楼
4楼2017-11-23 14:16:06
