小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 焊接 » 异种金属堆焊接头拉伸断口分析
111/2返回列表12下一页
查看: 2726  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

无霜城

新虫 (初入文坛)

[交流] 异种金属堆焊接头拉伸断口分析 已有2人参与

材料是低合金钢与双相不锈钢308L堆焊，在两者之间有309L过渡，经过400℃不同热老化时间（0,100,1000，3000h）之后，取样做室温拉伸实验，都是在靠近熔合线的不锈钢侧断的，断口的sem如下，希望各位大神帮忙分析一下，在同一试样上不同区域的形貌特征也是不同的，所以我将我所拍的sem照片都放上来了，进一步的试样需要如何展开呢，想做一下平板拉伸试样断口处的sem，看看能否观察到裂纹源的位置，判断出老化时间对拉伸性能的影响。希望大家能够帮我归纳总结一下，小弟先行谢过！

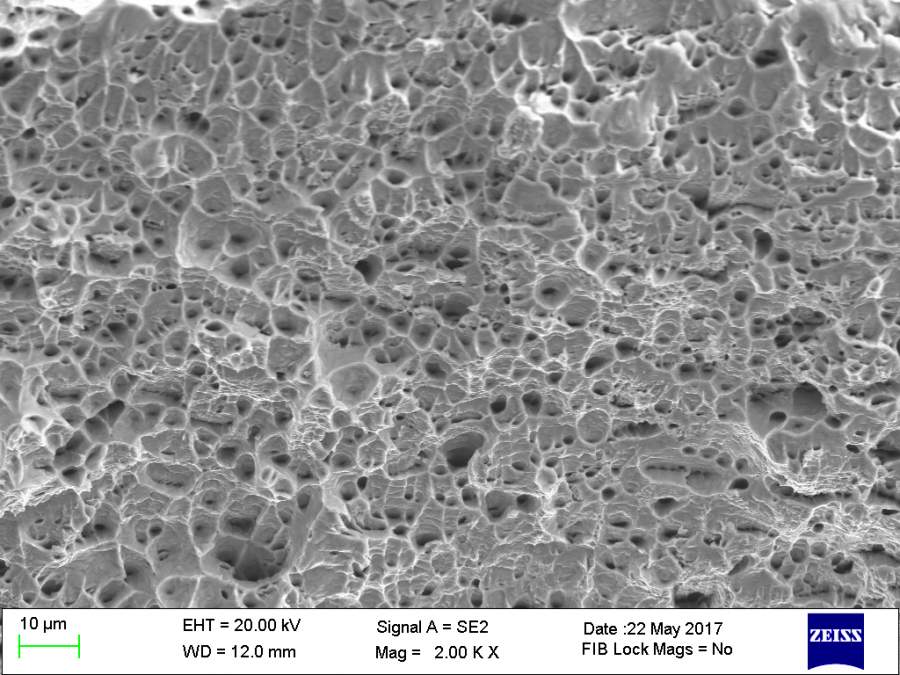

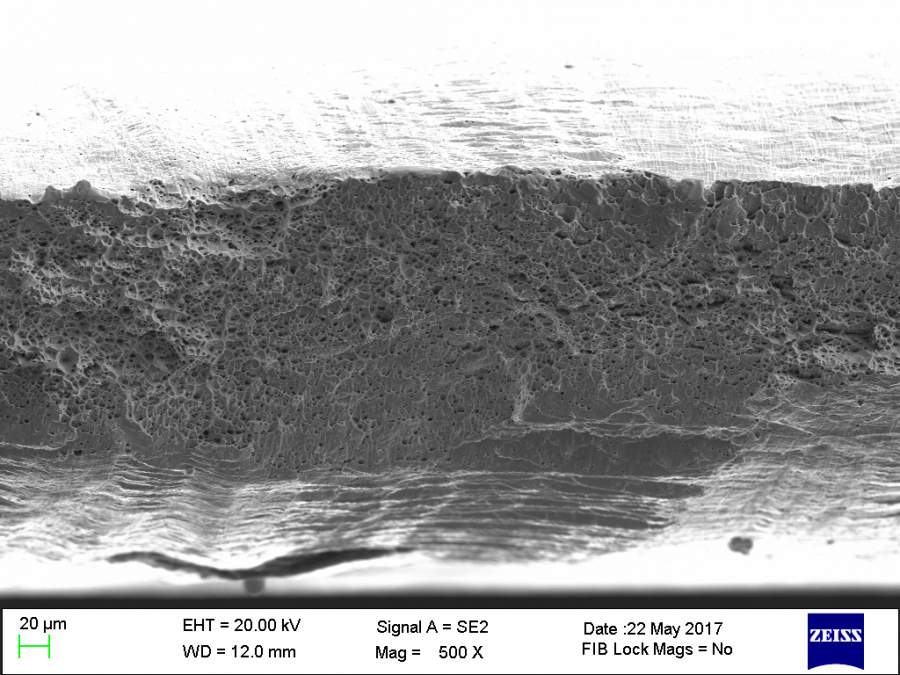

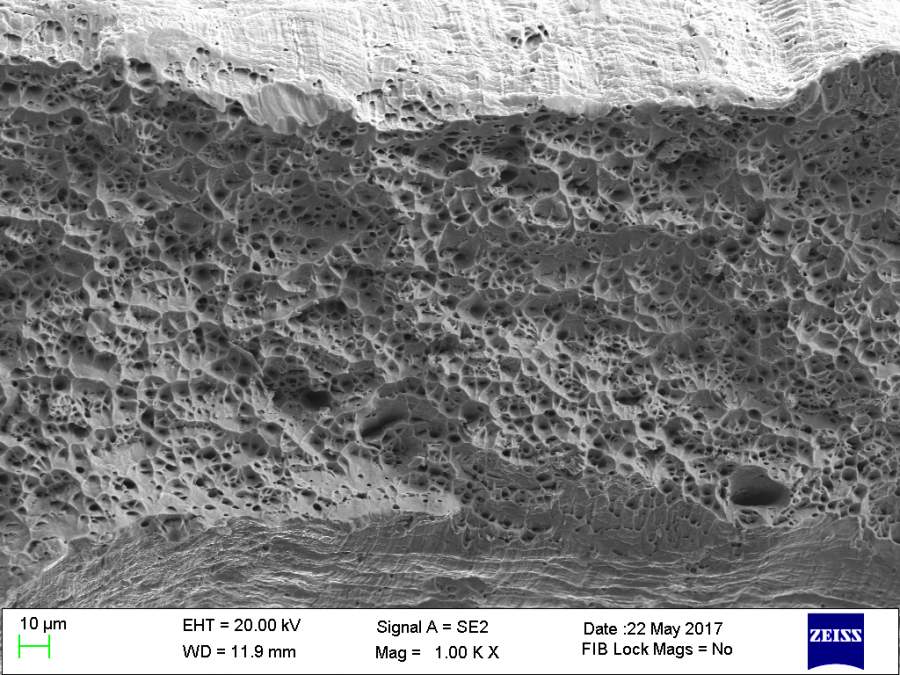

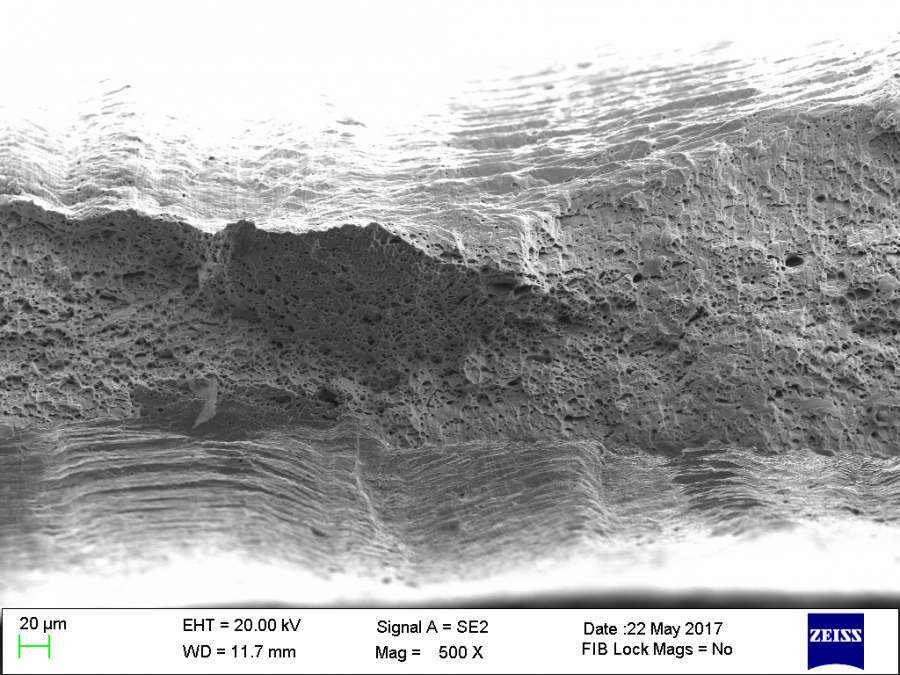

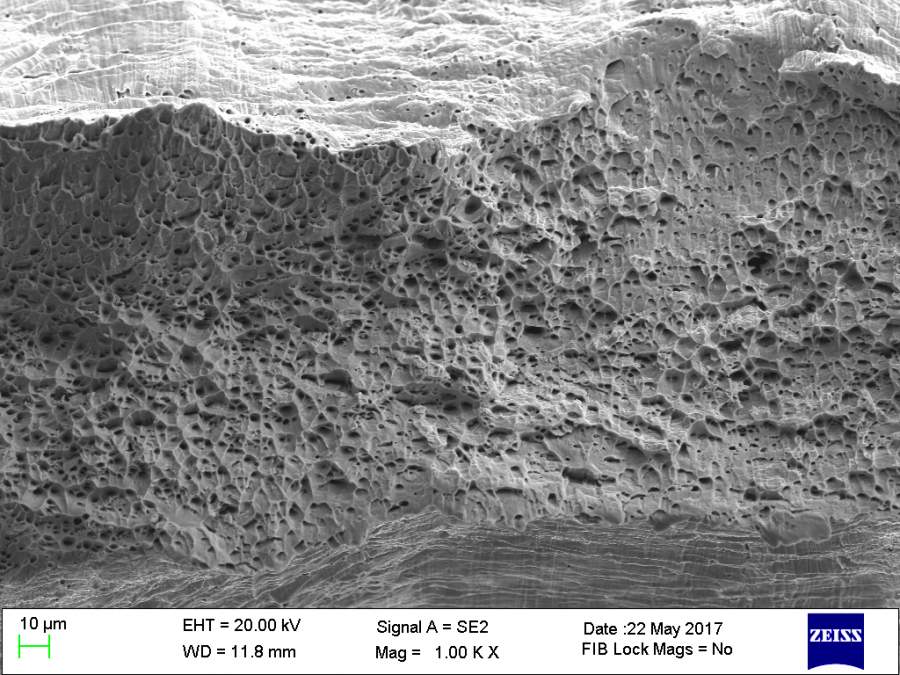

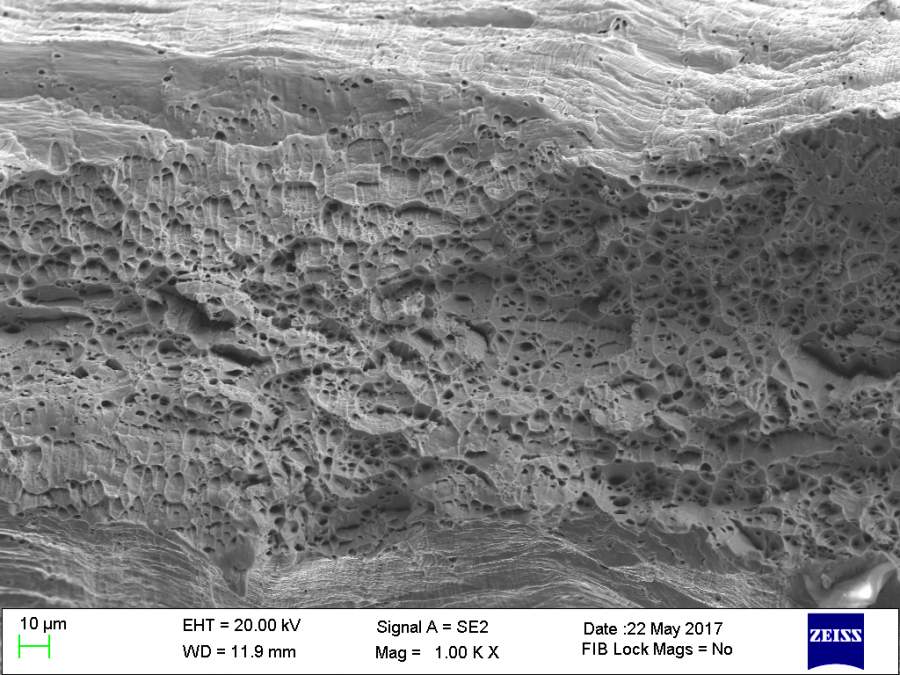

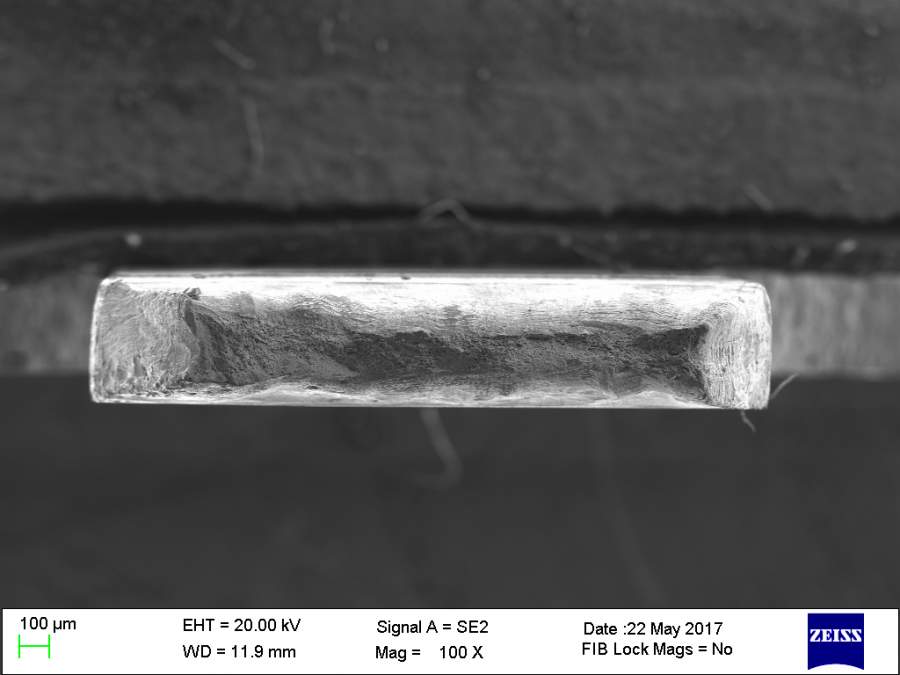

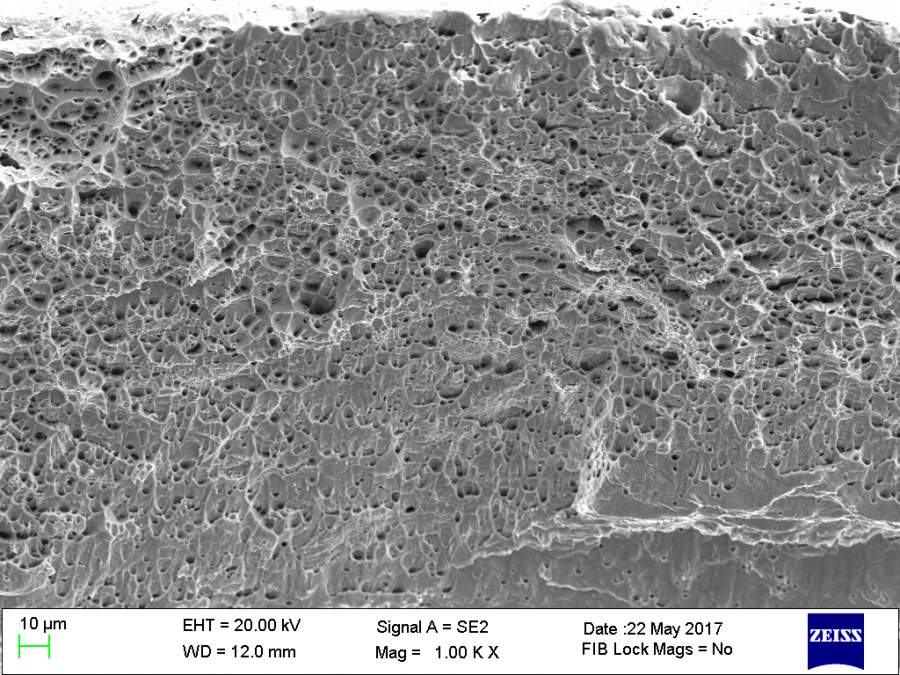

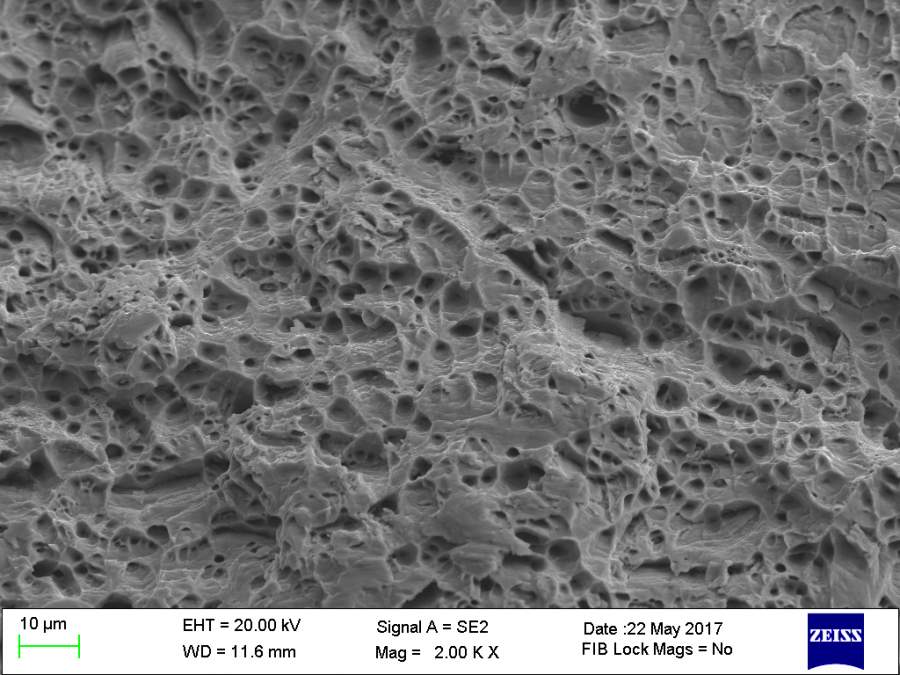

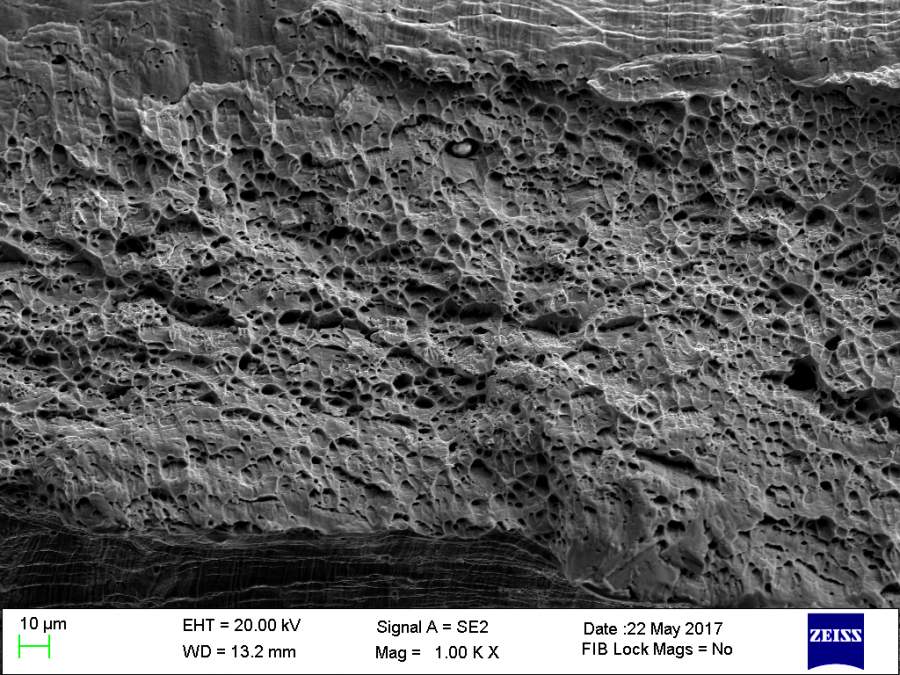

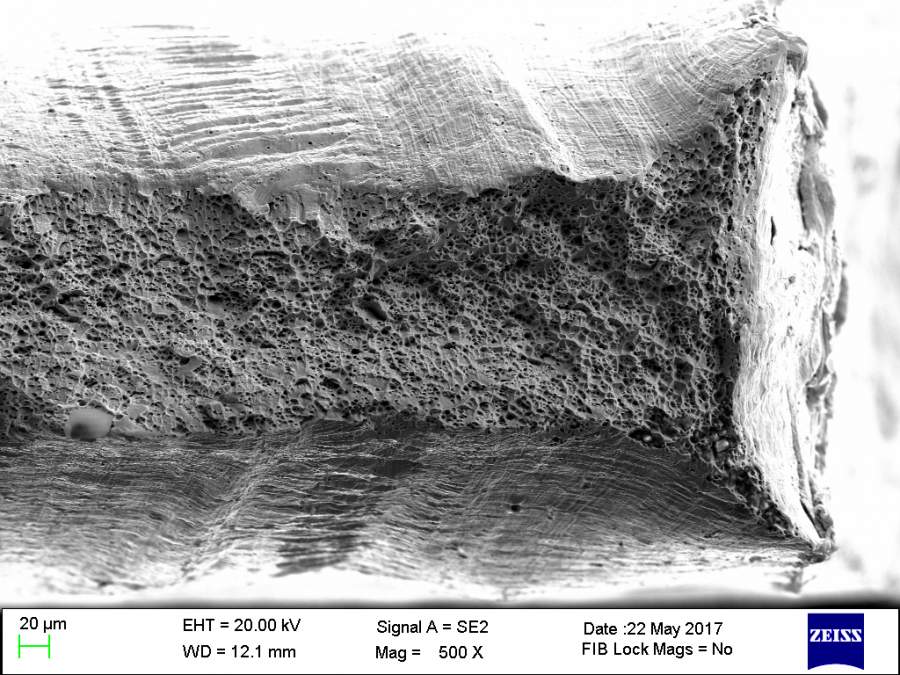

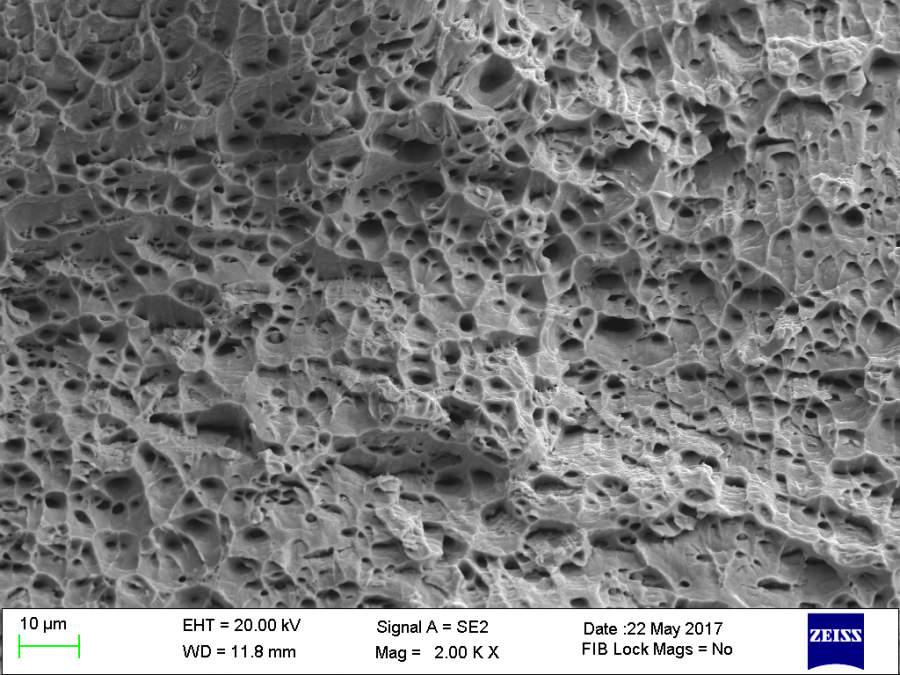

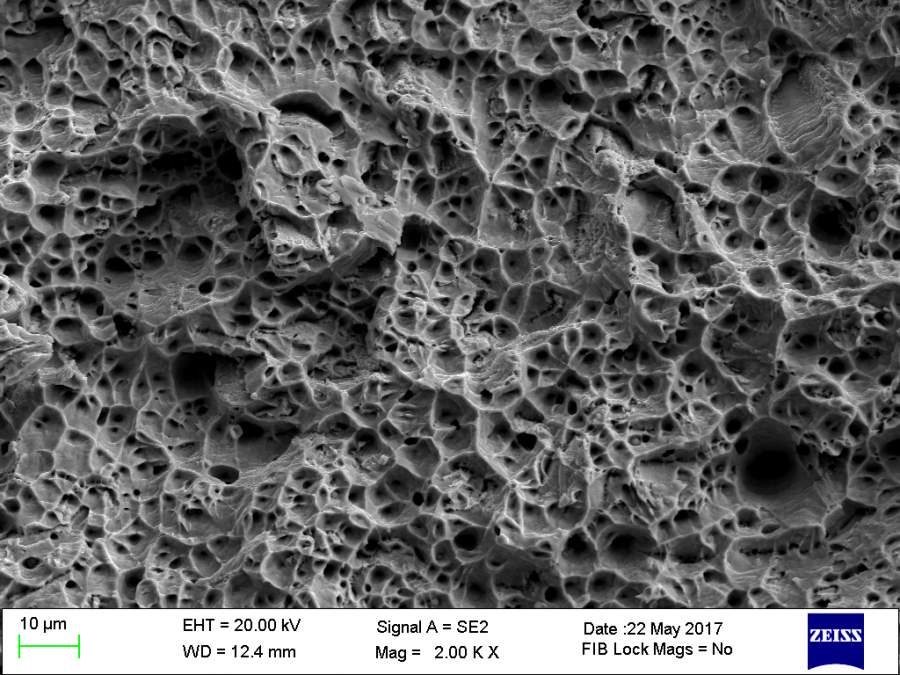

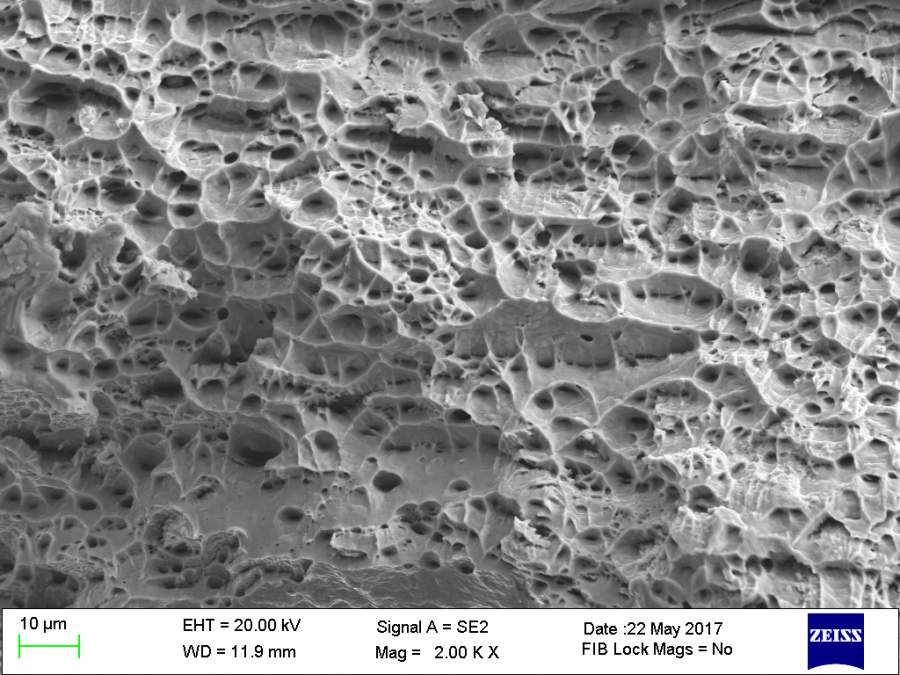

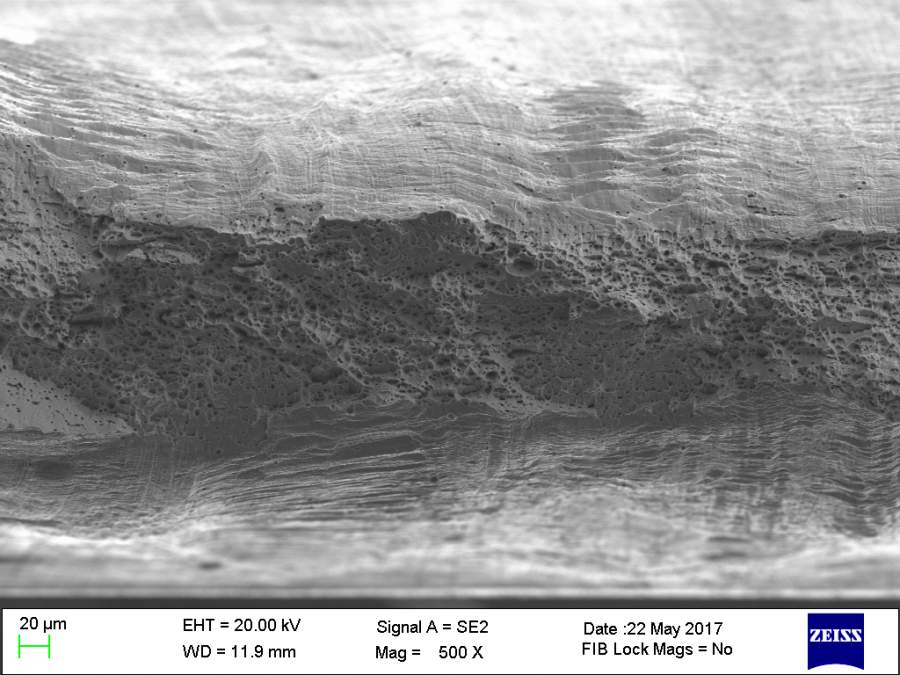

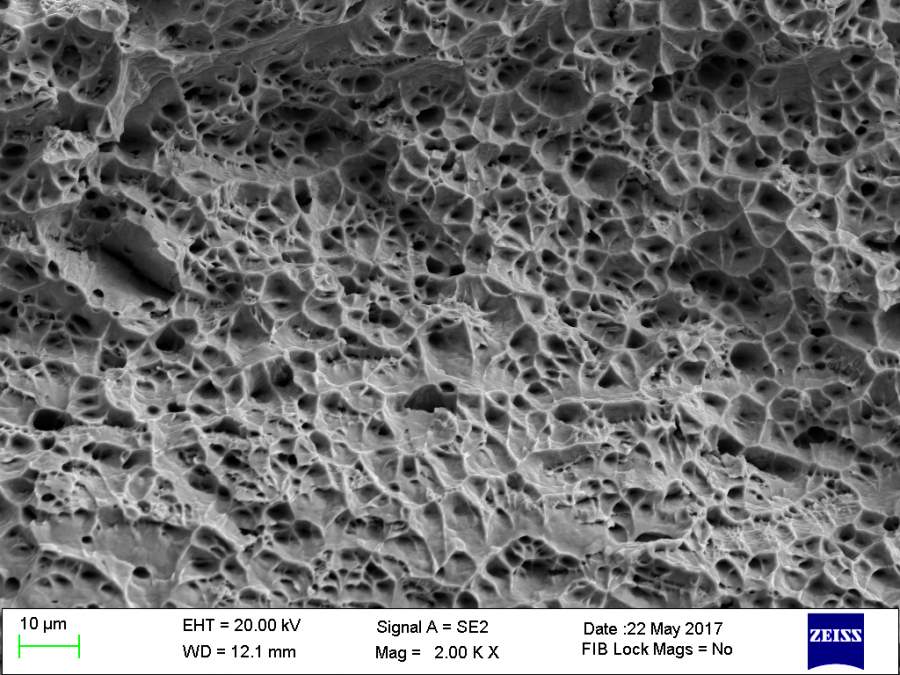

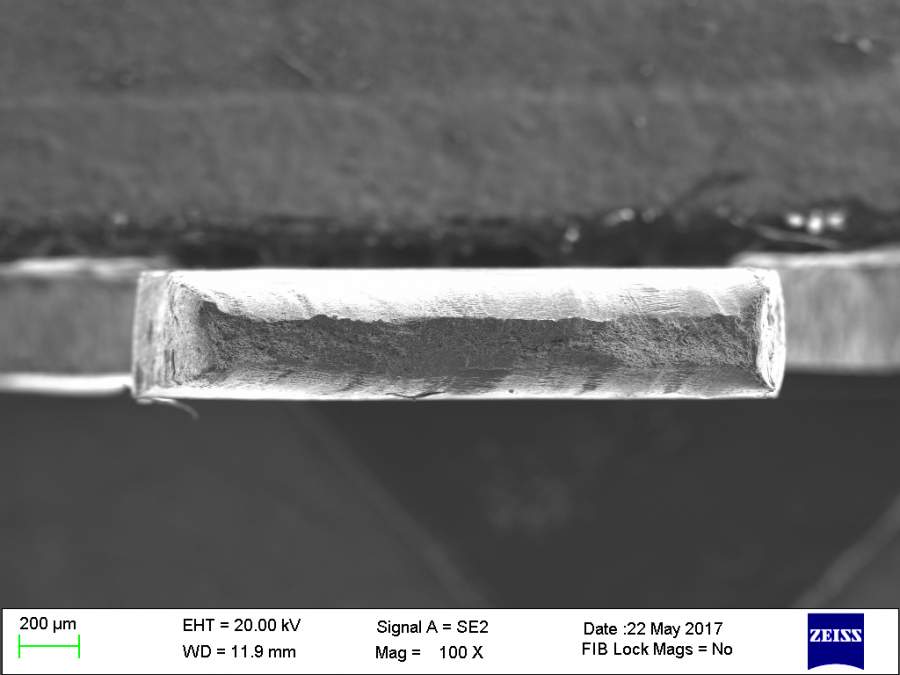

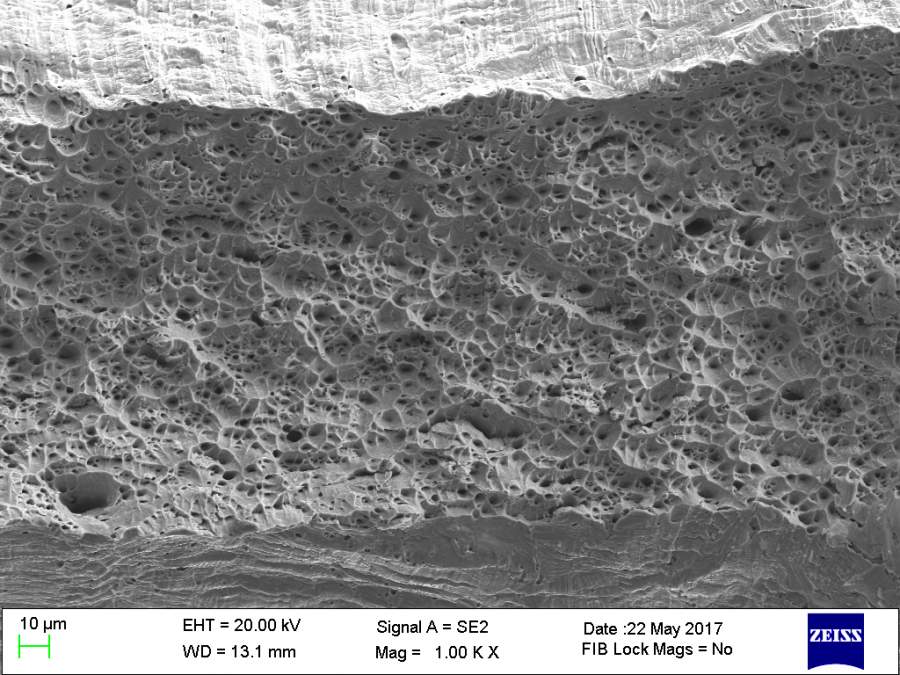

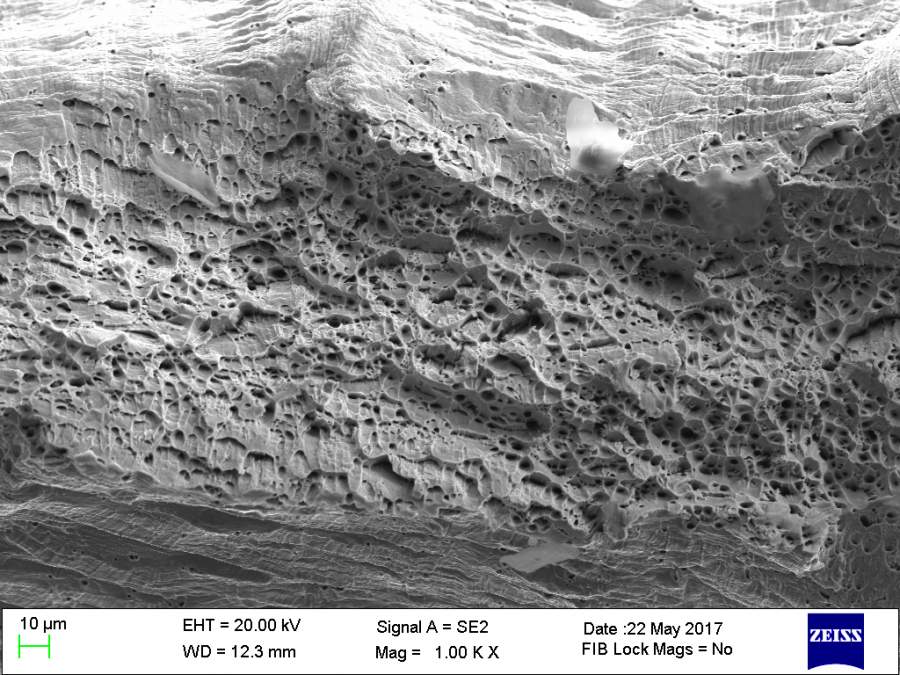

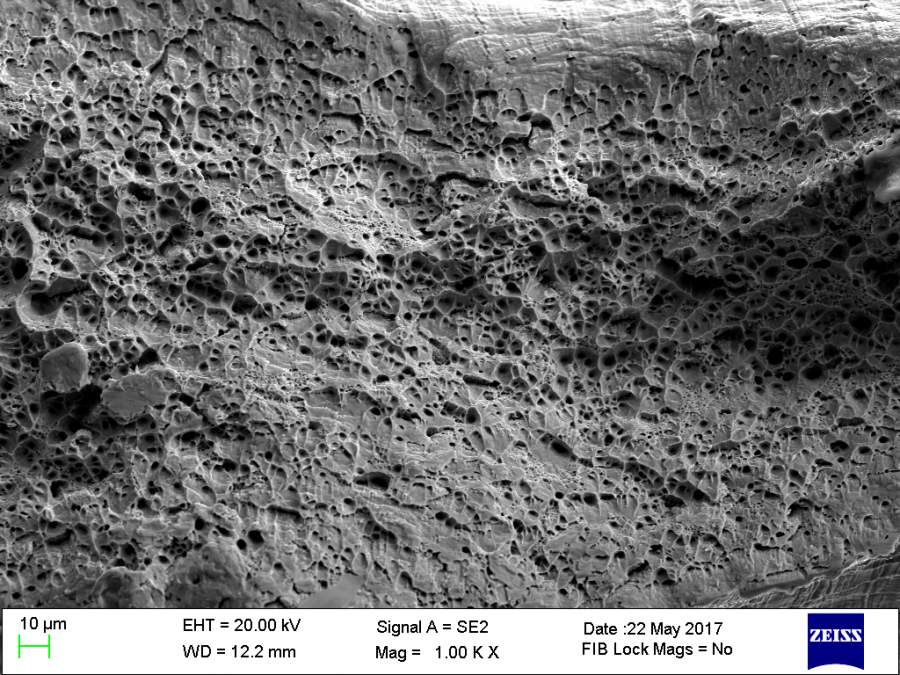

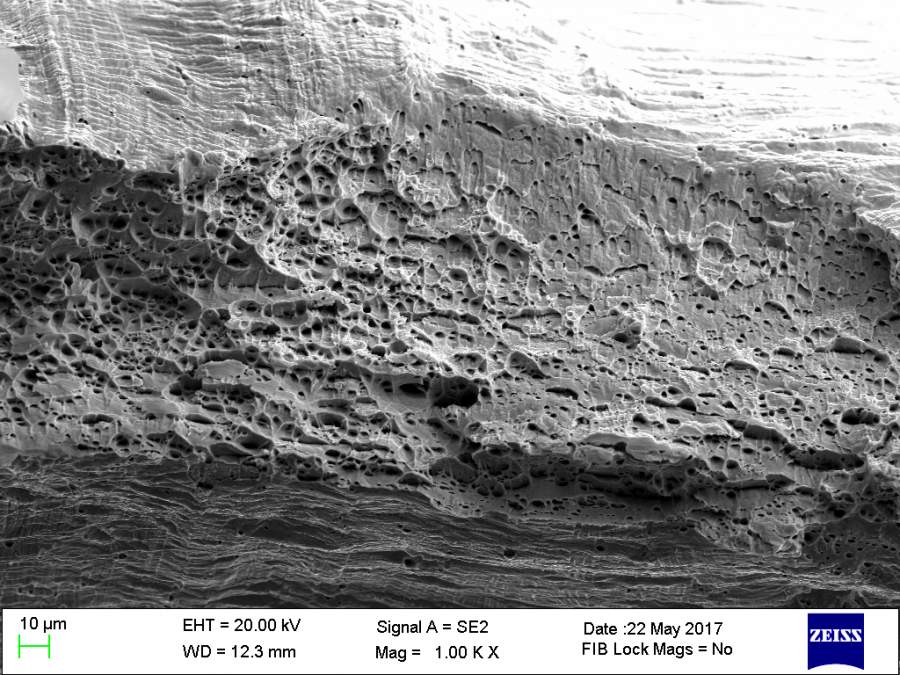

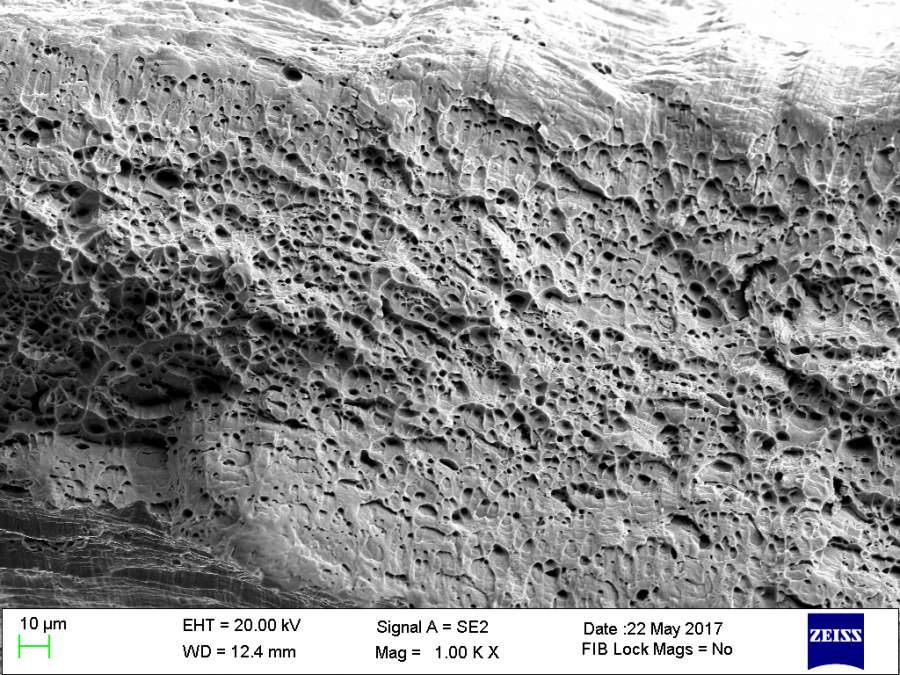

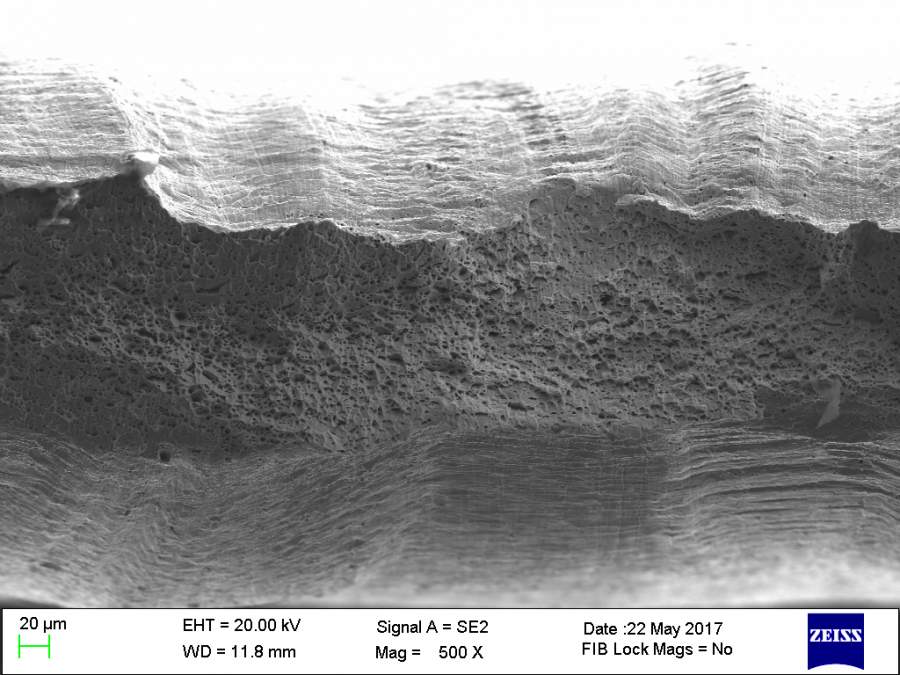

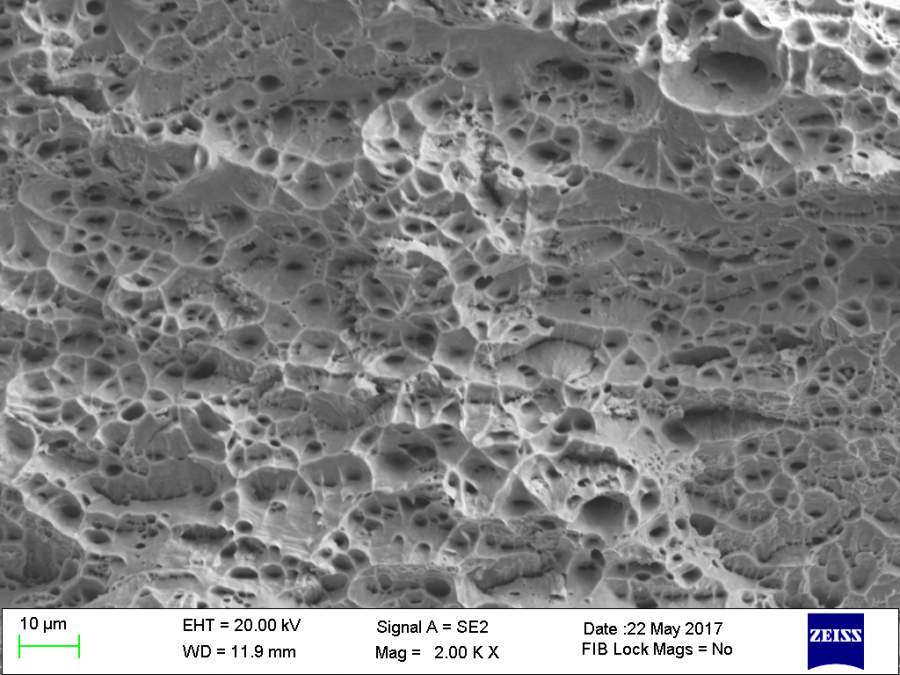

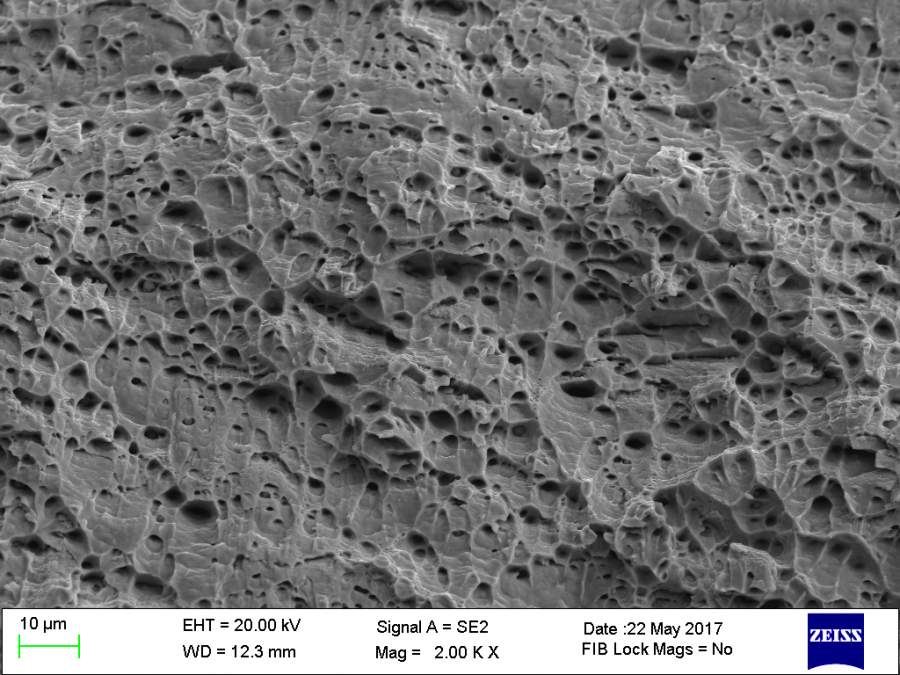

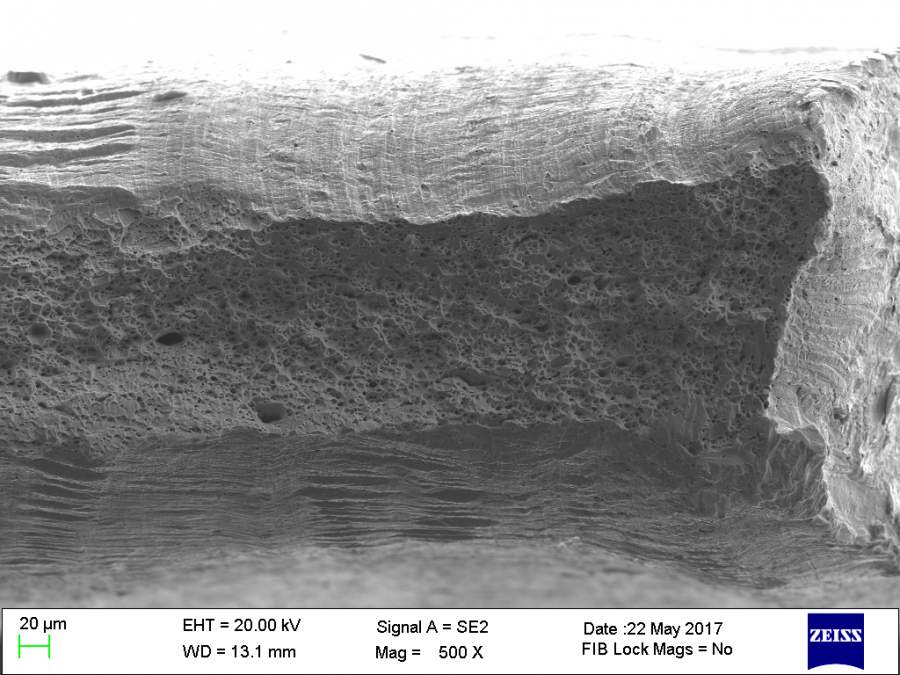

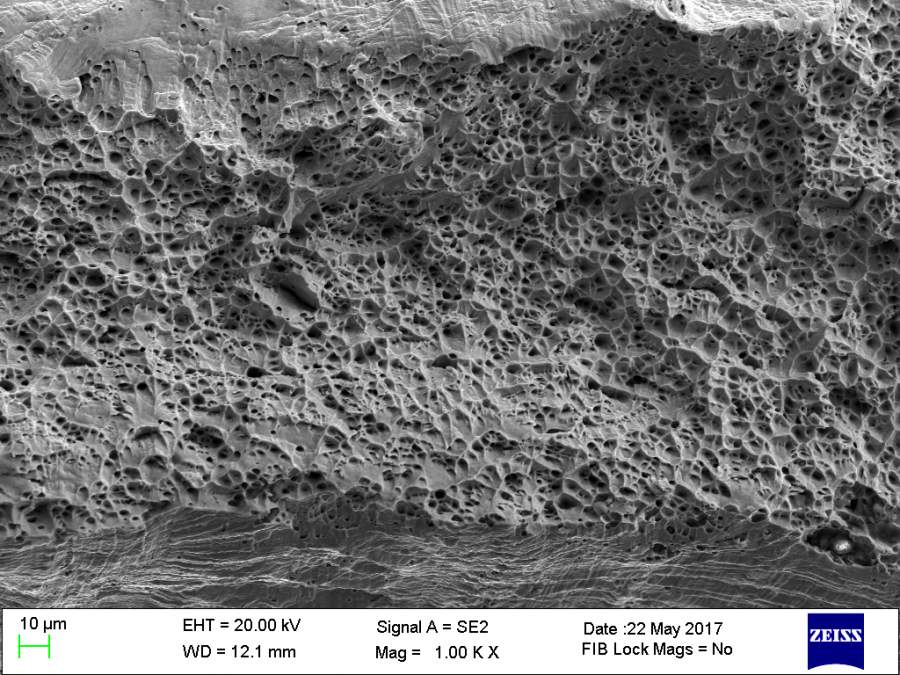

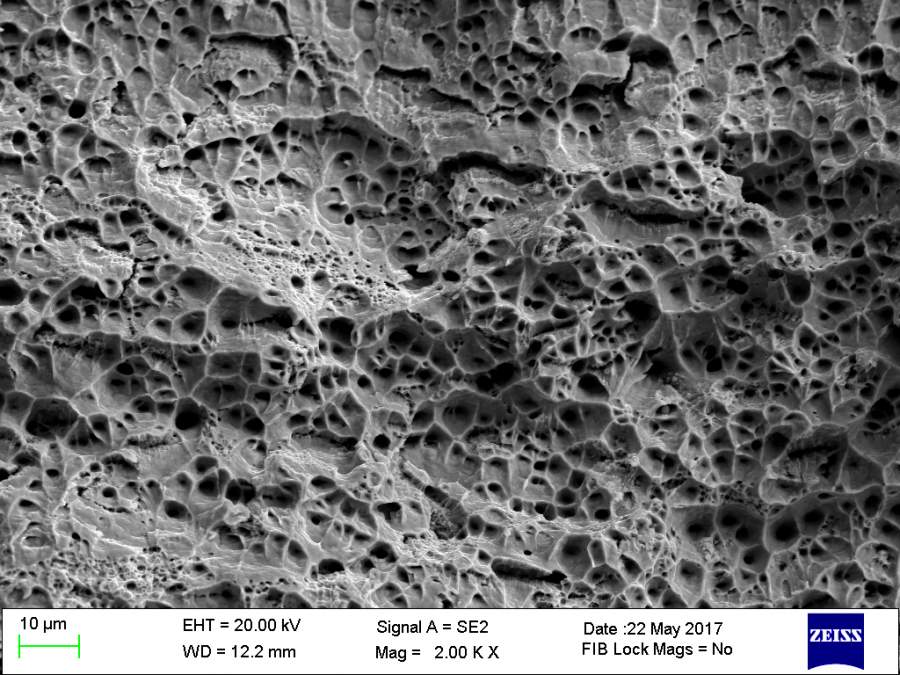

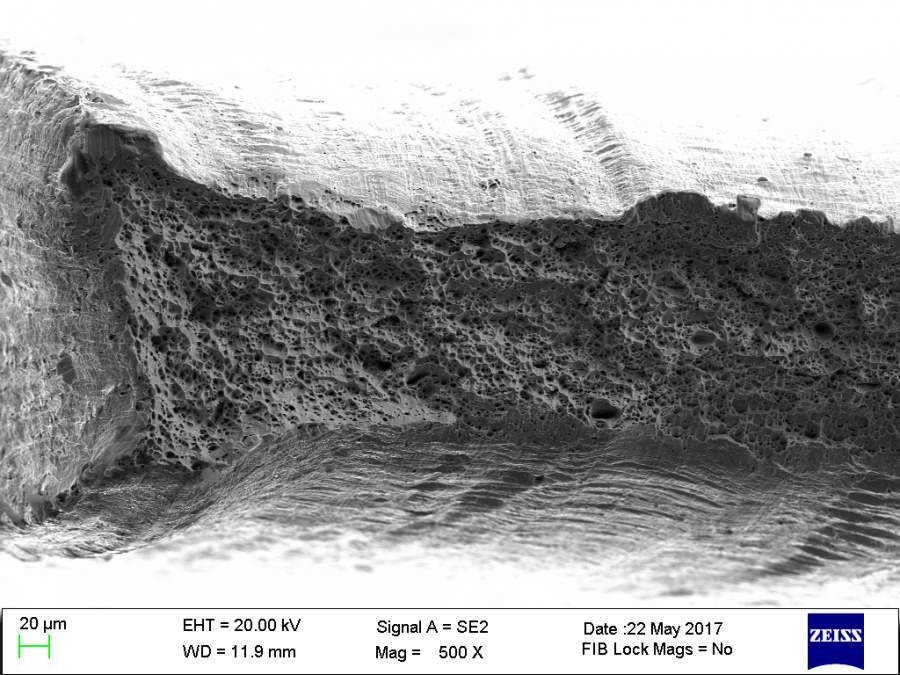

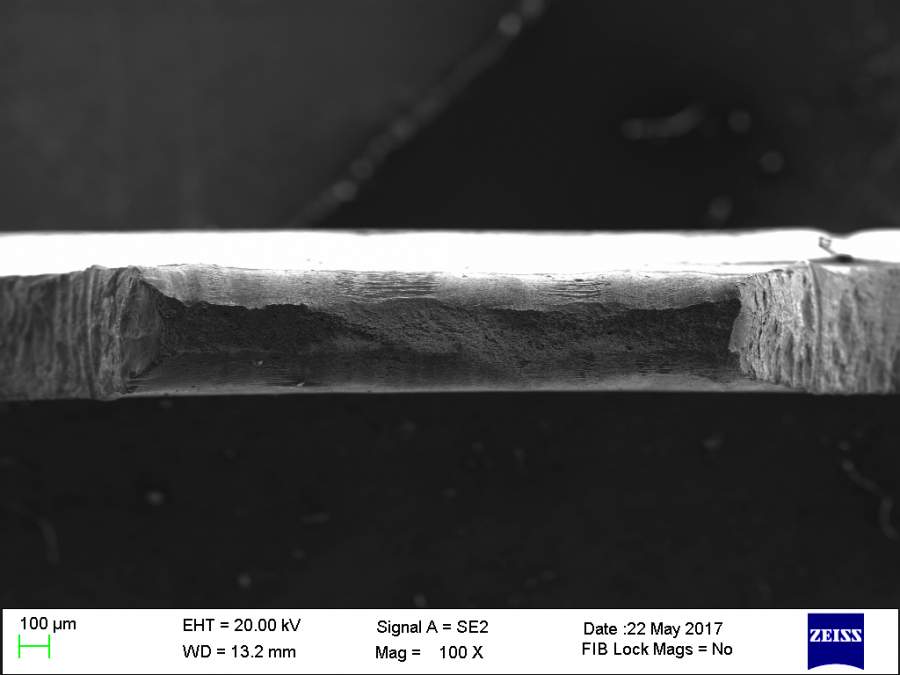

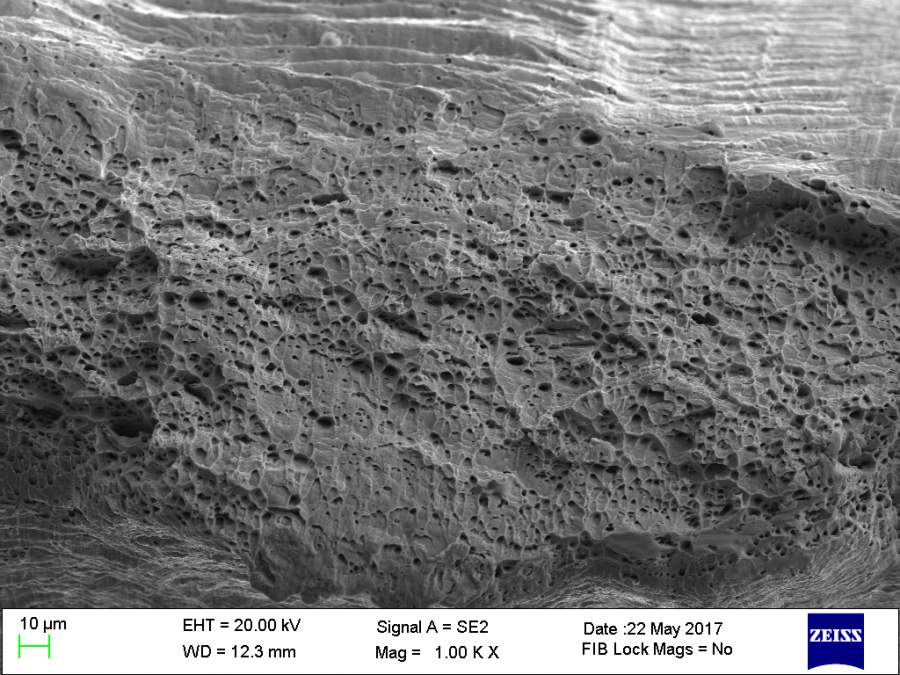

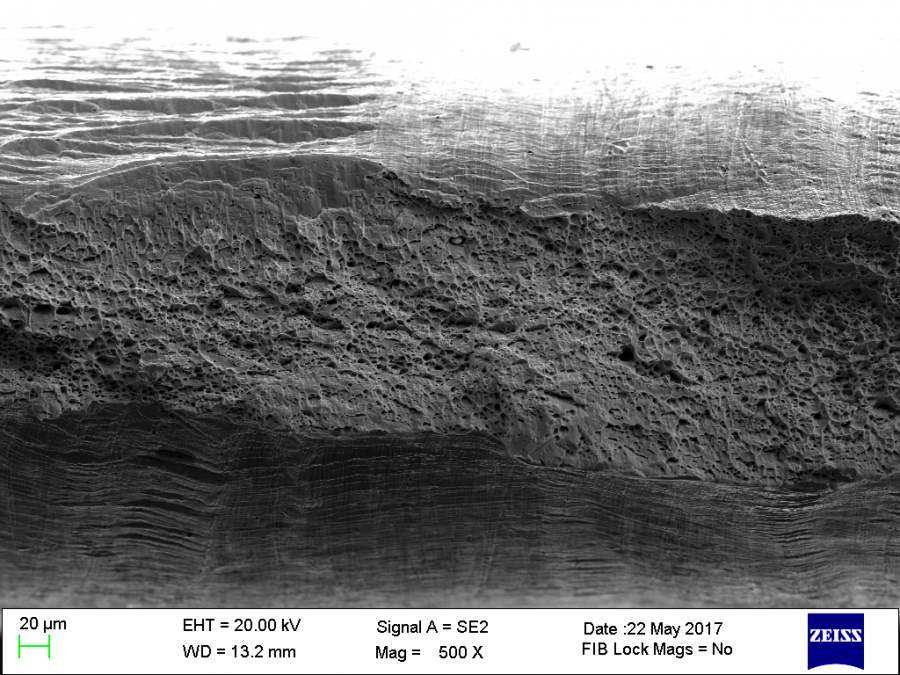

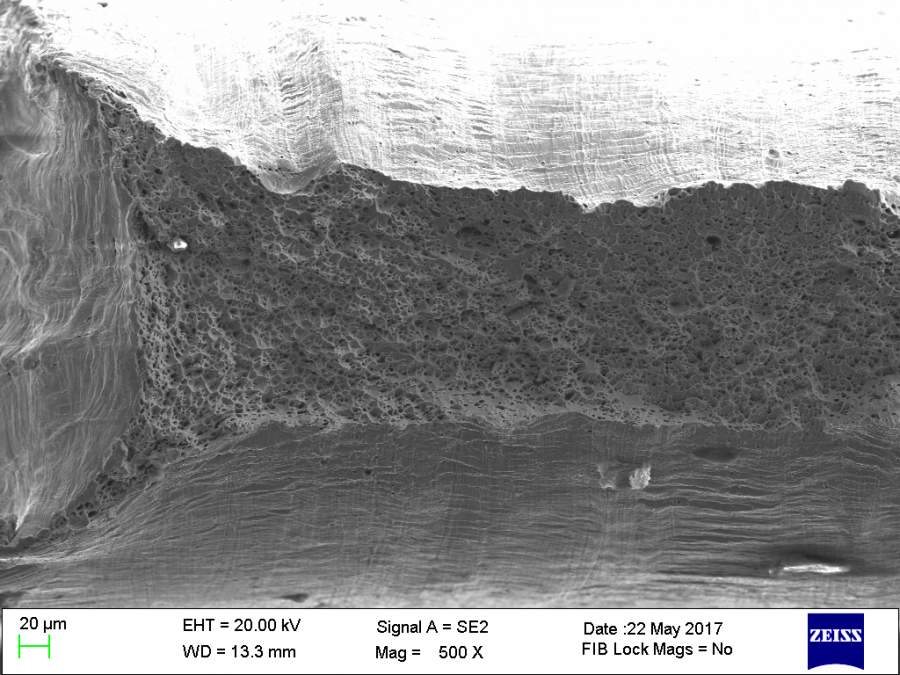

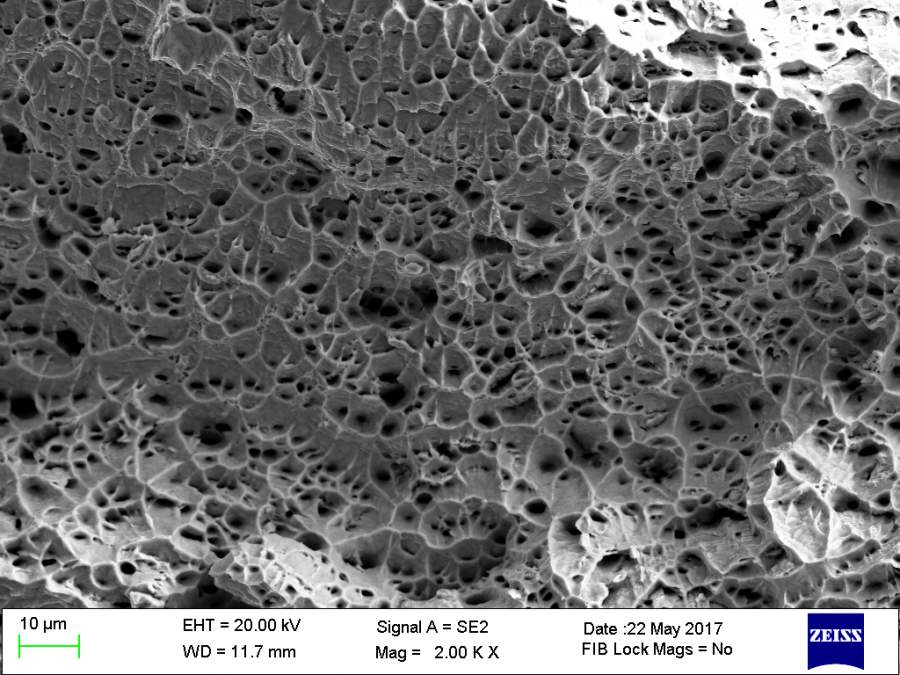

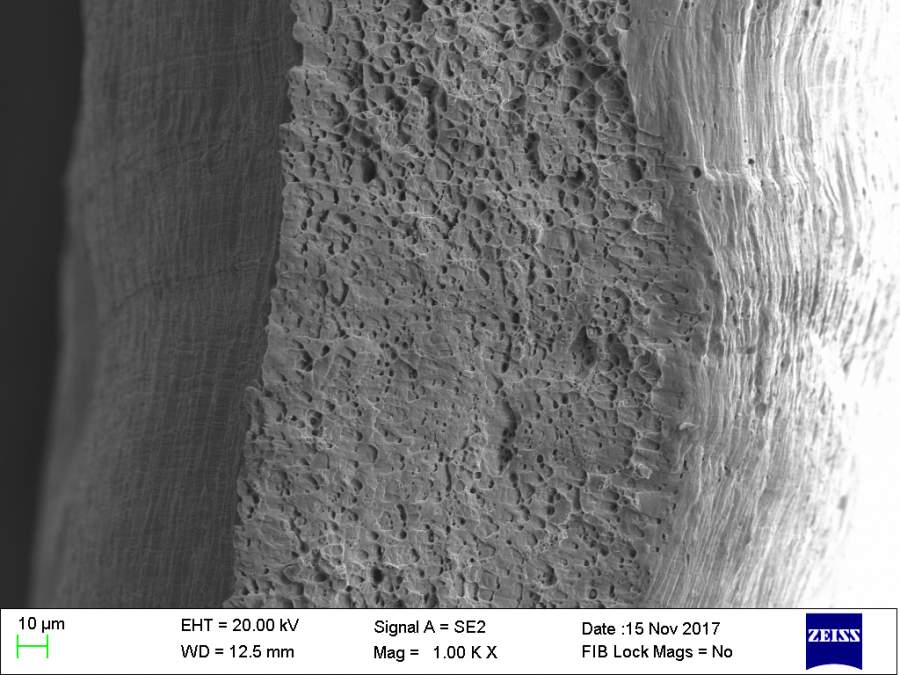

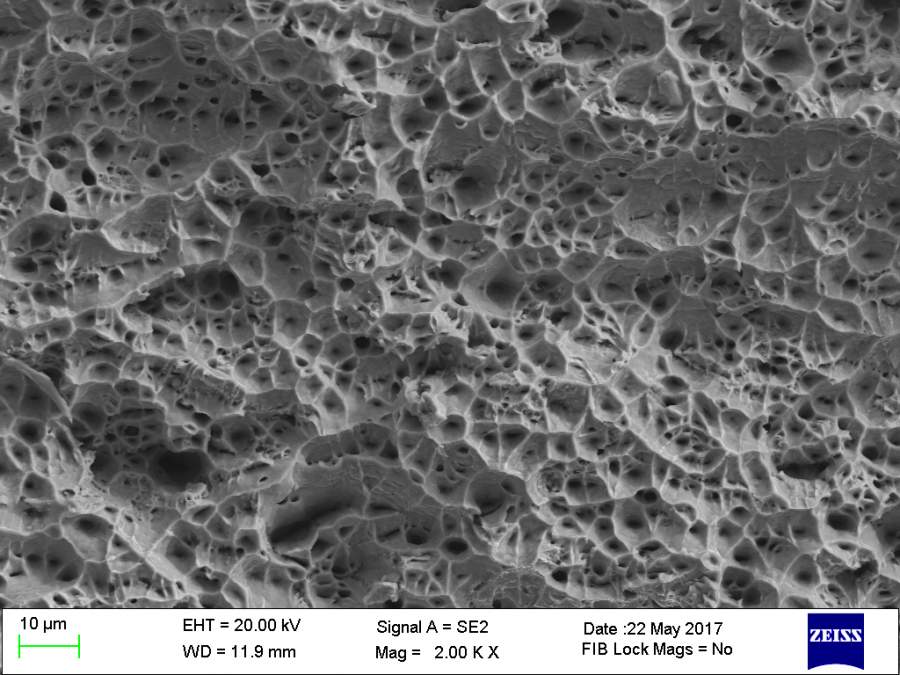

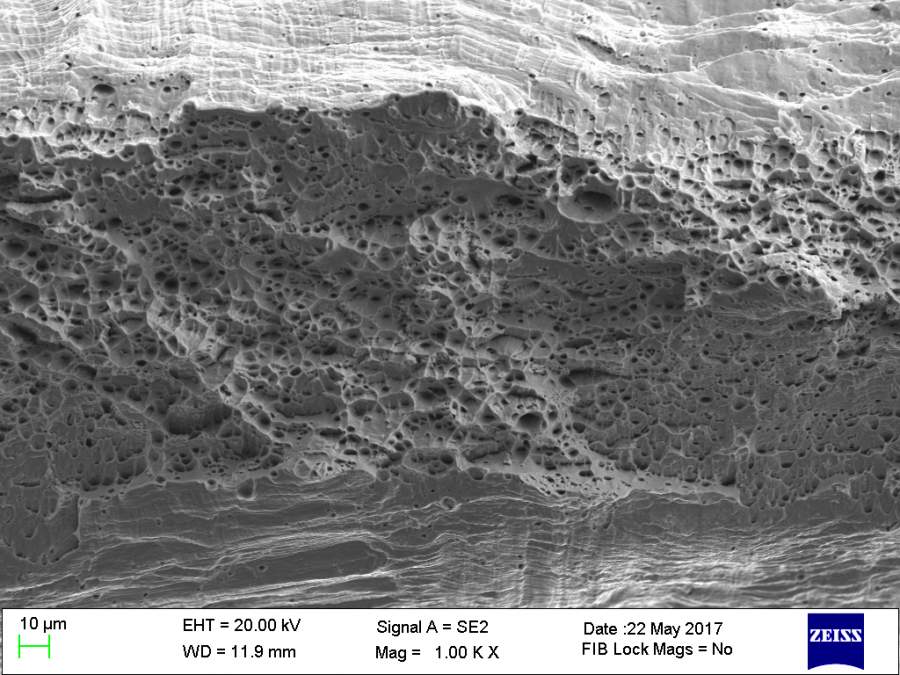

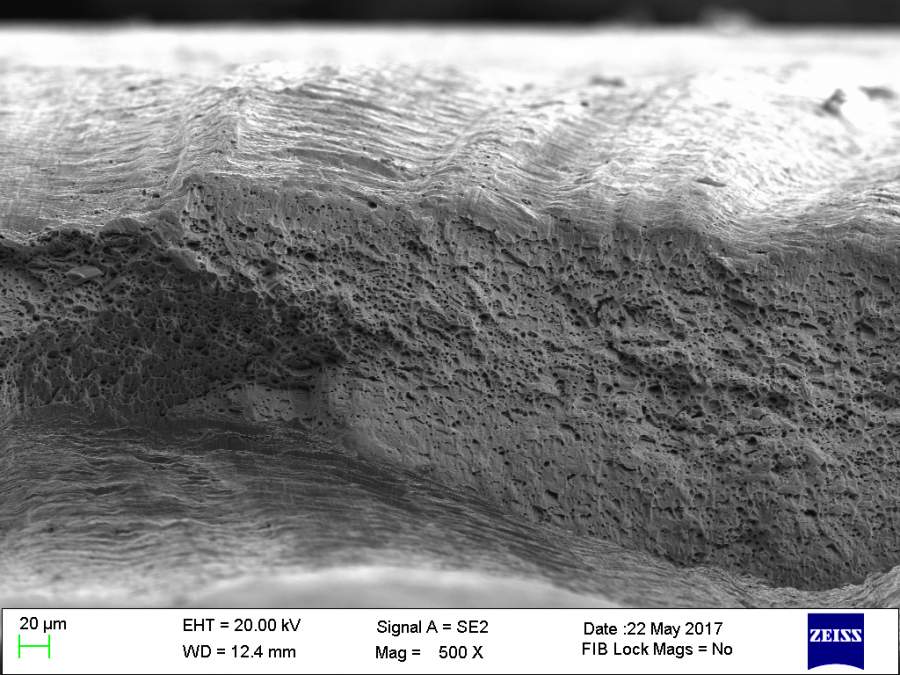

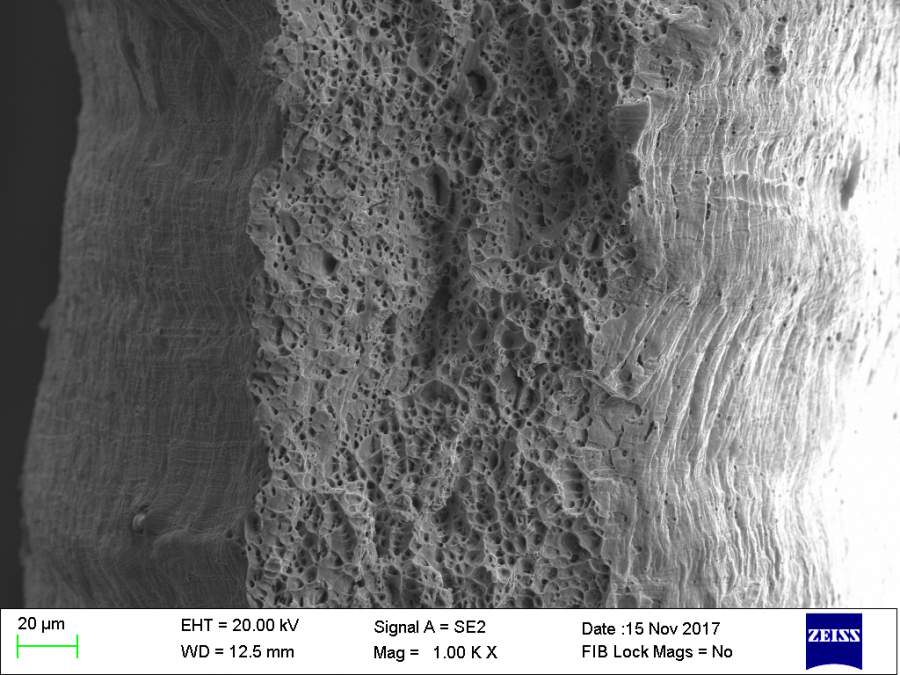

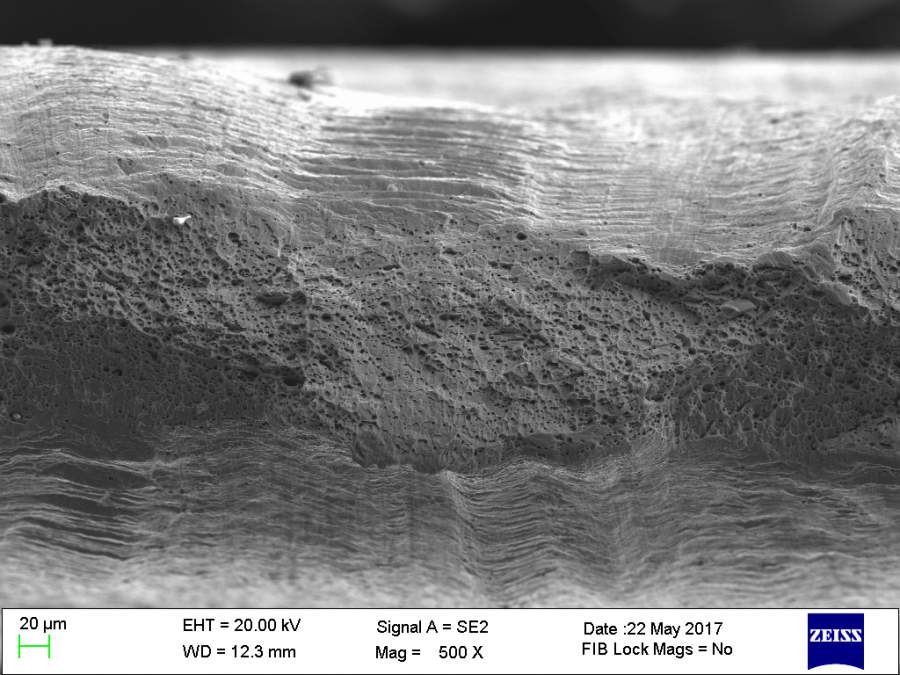

这些是为热老化的试样拉伸断口：
异种金属堆焊接头拉伸断口分析
异种金属堆焊接头拉伸断口分析-1
异种金属堆焊接头拉伸断口分析-2
异种金属堆焊接头拉伸断口分析-3
异种金属堆焊接头拉伸断口分析-4
异种金属堆焊接头拉伸断口分析-5
异种金属堆焊接头拉伸断口分析-6
异种金属堆焊接头拉伸断口分析-7
异种金属堆焊接头拉伸断口分析-8
异种金属堆焊接头拉伸断口分析-9
异种金属堆焊接头拉伸断口分析-10
异种金属堆焊接头拉伸断口分析-11
异种金属堆焊接头拉伸断口分析-12
异种金属堆焊接头拉伸断口分析-13

异种金属堆焊接头拉伸断口分析-14
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-11-19 22:37:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

潇流风

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你堆焊做过模拟嘛？

发自小木虫IOS客户端
赞一下 回复此楼
2楼2017-11-19 22:43:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无霜城

新虫 (初入文坛)
这是400℃下热老化100h后的试样：
异种金属堆焊接头拉伸断口分析-15
异种金属堆焊接头拉伸断口分析-16
异种金属堆焊接头拉伸断口分析-17
异种金属堆焊接头拉伸断口分析-18
异种金属堆焊接头拉伸断口分析-19
异种金属堆焊接头拉伸断口分析-20
异种金属堆焊接头拉伸断口分析-21
异种金属堆焊接头拉伸断口分析-22
异种金属堆焊接头拉伸断口分析-23
异种金属堆焊接头拉伸断口分析-24

异种金属堆焊接头拉伸断口分析-25
异种金属堆焊接头拉伸断口分析-26
异种金属堆焊接头拉伸断口分析-27
异种金属堆焊接头拉伸断口分析-28
异种金属堆焊接头拉伸断口分析-29
异种金属堆焊接头拉伸断口分析-30
异种金属堆焊接头拉伸断口分析-31
异种金属堆焊接头拉伸断口分析-32
异种金属堆焊接头拉伸断口分析-33
异种金属堆焊接头拉伸断口分析-34
赞一下 回复此楼
3楼2017-11-19 22:44:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无霜城

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 潇流风 at 2017-11-19 22:43:31
你堆焊做过模拟嘛？

堆焊没有做过模拟，这个材料是老师直接从人厂里拿的
赞一下 回复此楼
4楼2017-11-19 22:46:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

潇流风

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by 无霜城 at 2017-11-19 22:46:19
堆焊没有做过模拟，这个材料是老师直接从人厂里拿的...

我自己做堆焊工艺，所以好奇你们一般做哪些堆焊之后的性能，组织分析

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-11-19 22:47:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无霜城

新虫 (初入文坛)
这是热老化1000h以后的：
异种金属堆焊接头拉伸断口分析-35
异种金属堆焊接头拉伸断口分析-36
异种金属堆焊接头拉伸断口分析-37
异种金属堆焊接头拉伸断口分析-38
异种金属堆焊接头拉伸断口分析-39
异种金属堆焊接头拉伸断口分析-40
异种金属堆焊接头拉伸断口分析-41
异种金属堆焊接头拉伸断口分析-42
异种金属堆焊接头拉伸断口分析-43
异种金属堆焊接头拉伸断口分析-44

异种金属堆焊接头拉伸断口分析-45
异种金属堆焊接头拉伸断口分析-46
异种金属堆焊接头拉伸断口分析-47
异种金属堆焊接头拉伸断口分析-48
异种金属堆焊接头拉伸断口分析-49
异种金属堆焊接头拉伸断口分析-50
异种金属堆焊接头拉伸断口分析-51
异种金属堆焊接头拉伸断口分析-52
异种金属堆焊接头拉伸断口分析-53
异种金属堆焊接头拉伸断口分析-54
赞一下 回复此楼
6楼2017-11-19 22:50:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无霜城

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 潇流风 at 2017-11-19 22:47:54
我自己做堆焊工艺，所以好奇你们一般做哪些堆焊之后的性能，组织分析
...

我没有做过工艺，但是拿到了这块实验材料，然后课题组之前一直是做热老化这边的，就用这块材料结合热老化来做了，想的很多实验由于这个材料的尺寸，都不能做，本来对于焊接材料，一般会做拉伸，冲击，弯曲这一类的实验，可是，我只能做一下拉伸，然后对接头在熔合线附近区域的显微硬度和微区不同组织的做了纳米压痕实验，测试热老化不同时间，组织纳米硬度的变化。还做了元素的分布
赞一下 回复此楼
7楼2017-11-19 22:55:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无霜城

新虫 (初入文坛)

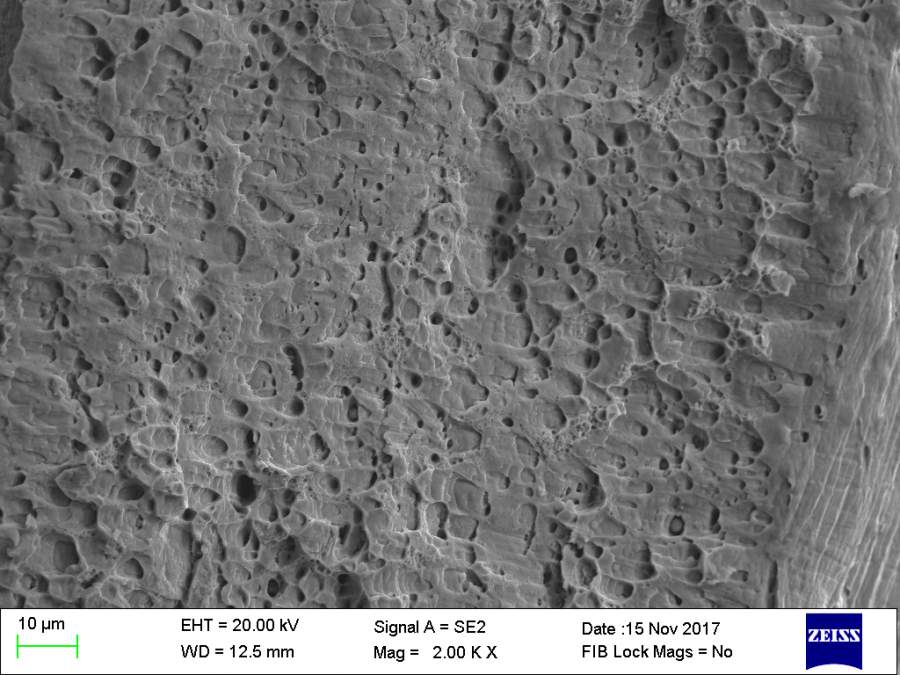

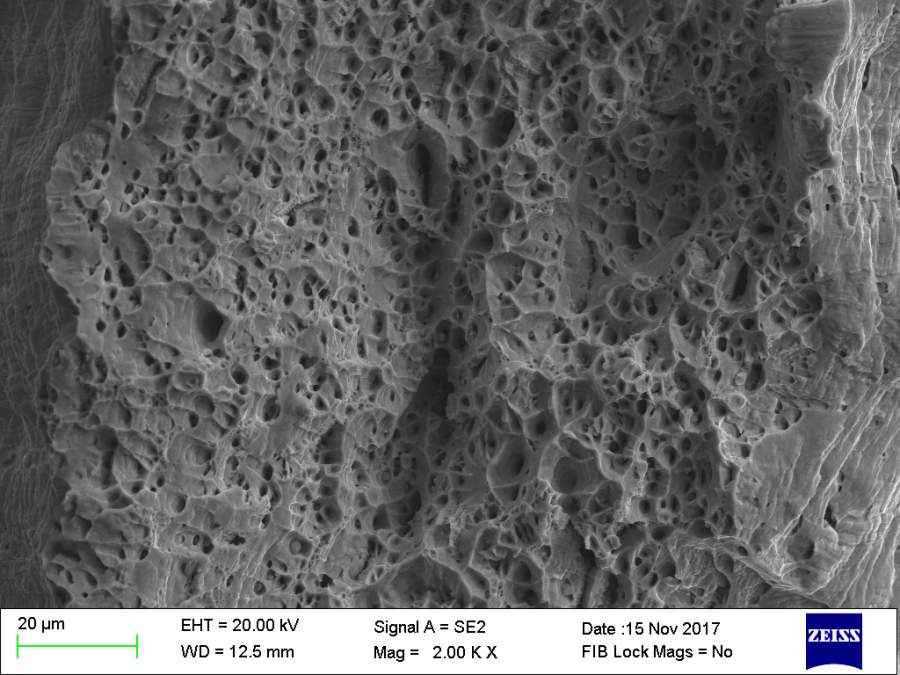

这是老化3000h后的试样
异种金属堆焊接头拉伸断口分析-55
异种金属堆焊接头拉伸断口分析-56
异种金属堆焊接头拉伸断口分析-57
异种金属堆焊接头拉伸断口分析-58
赞一下 回复此楼
8楼2017-11-20 08:55:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无霜城

新虫 (初入文坛)
断口收缩明显，说明接头的塑形尚可，开始未热老化的样品断口形貌主要以微孔韧窝的韧性断裂为主，但是在试样上也能看到撕裂棱，随着热老化时间的延长，堆焊层的铁素体出现条幅分解，发生硬化，到3000h的时候，在堆焊层侧断口会更多的以解离面的形貌出现，希望各位指正
赞一下 回复此楼
9楼2017-11-20 09:14:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无霜城

新虫 (初入文坛)
有大佬吗，或者有人帮忙@大佬的吗，谢谢Thanks♪(･ω･ﾉ
赞一下 回复此楼
10楼2017-11-20 09:42:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
