[求助] 求大神指导 已有1人参与

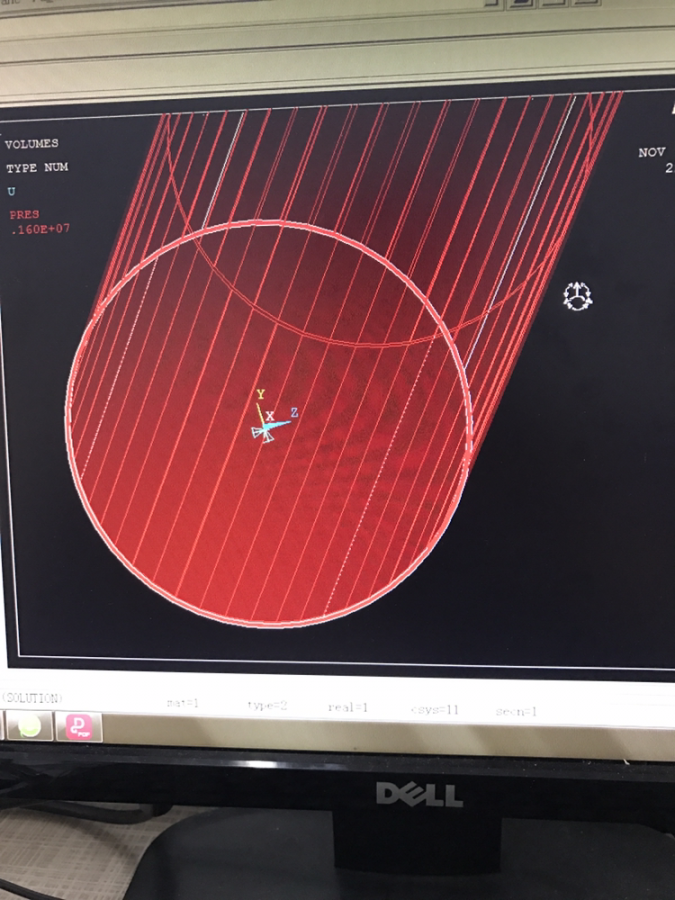

想在管子端面上加轴向力，如何加载，求指导，还有就是ansys后处理中能不能看到力的大小，不是应力哦

求大神指导


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2017-11-19 22:03:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
曹珍123: 金币+10 2017-11-20 08:38:16
具体操作和你使用的单元类型有关。如果你使用实体单元，在端面上施加压力载荷，就是轴向的；如果使用了壳体单元，同样可以在端面 (线段) 上施加压力，但要注意设置压力的方向；或者简单一点，将轴向合力分配给端面的所有节点，施加轴向节点力。
赞一下 回复此楼
2楼2017-11-20 07:09:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹珍123

新虫 (小有名气)
我是实体单元，solid45。想知道怎么在节点上施加轴向力，节点那么多，怎么计算和选择每个节点的力，谢谢

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-11-20 08:37:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
选择端面上的节点是比较容易的：你可以先选择端面 (asel)，然后选择附着在端面上的节点 (attach to)。
  而计算每个节点的力，与你的载荷条件有关。如果载荷条件是端面均布压力，可以直接在端面上施加压力，软件会自动分配到节点上。如果是其它情况，需要了解具体的载荷条件是什么。不同的载荷条件，处理方法也是不一样的。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

曹珍123
4楼2017-11-21 08:14:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹珍123

新虫 (小有名气)
好的，谢谢啦

发自小木虫IOS客户端
回复此楼
5楼2017-11-21 08:50:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹珍123

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by shgao20 at 2017-11-21 08:14:59
选择端面上的节点是比较容易的：你可以先选择端面 (asel)，然后选择附着在端面上的节点 (attach to)。
  而计算每个节点的力，与你的载荷条件有关。如果载荷条件是端面均布压力，可以直接在端面上施加压力，软件会 ...

明白了

发自小木虫IOS客户端
回复此楼
6楼2017-11-21 08:51:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹珍123

新虫 (小有名气)
引用回帖:
4楼: Originally posted by shgao20 at 2017-11-21 08:14:59
选择端面上的节点是比较容易的：你可以先选择端面 (asel)，然后选择附着在端面上的节点 (attach to)。
  而计算每个节点的力，与你的载荷条件有关。如果载荷条件是端面均布压力，可以直接在端面上施加压力，软件会 ...

再问一下，这个轴向力的方向怎么确定？垂直面向里还是向外

发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-12-10 10:59:26
