应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 铝合金组织,组织缺陷或抛光问题，困扰了好久
41/1返回列表
查看: 873  |  回复: 3
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

ysh8952

新虫 (初入文坛)

[交流] 铝合金组织,组织缺陷或抛光问题，困扰了好久 已有2人参与

这个铝合金Al-Cu-Mg-Si（硅含量0.5%）是自己根据配比采用中间合金进行熔炼的，但是不管是铸态组织还是热轧后均会有一些孔洞，不知道是什么原因？不知道是不是抛光的时候把结晶相给抛出来了，结晶相应该是AL-Cu-Fe相，这个问题困扰了好久了，希望可以得到大家的帮助，谢谢各位！下面附上光镜及扫描图片。

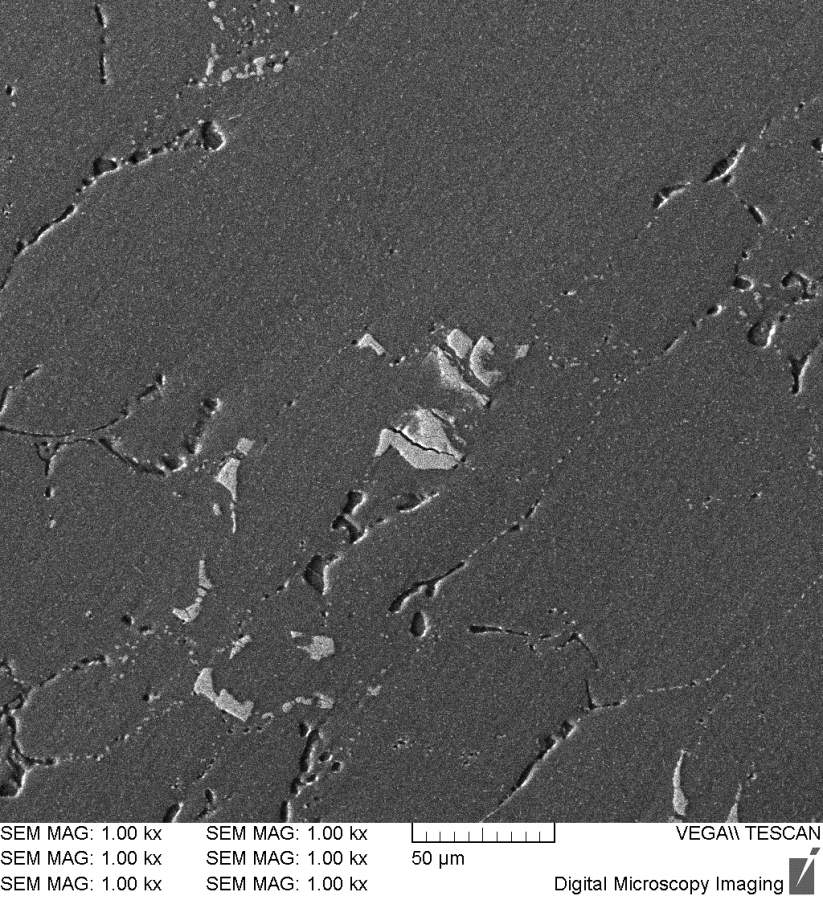

铝合金组织,组织缺陷或抛光问题，困扰了好久

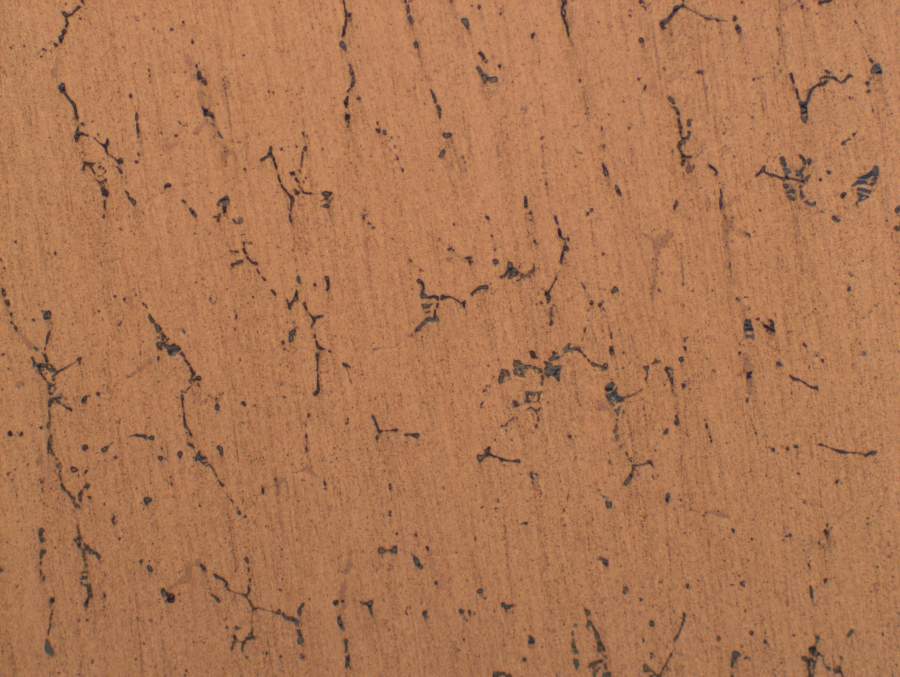

铝合金组织,组织缺陷或抛光问题，困扰了好久-1


铝合金组织,组织缺陷或抛光问题，困扰了好久-2
回复此楼

» 猜你喜欢
1楼 2017-11-18 08:36:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

datzh

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
建议做个断口扫描，这些孔洞像是集聚在晶界上的难熔相脱落导致的，做完熔炼后做过均匀化处理吗？

发自小木虫IOS客户端
赞一下 回复此楼
2楼2017-11-18 12:09:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

潜行狙击\\\'

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
2楼: Originally posted by datzh at 2017-11-18 12:09:24
建议做个断口扫描，这些孔洞像是集聚在晶界上的难熔相脱落导致的，做完熔炼后做过均匀化处理吗？

这个做了493十二小时均匀化处理了

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-11-19 06:44:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ysh8952

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by datzh at 2017-11-18 12:09:24
建议做个断口扫描，这些孔洞像是集聚在晶界上的难熔相脱落导致的，做完熔炼后做过均匀化处理吗？

这个做了493摄氏度12小时均匀后，这些总感觉像是抛出去的
赞一下 回复此楼
4楼2017-11-19 06:59:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 ysh8952 的主题更新
41/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 284求调剂 +5 Zhao anqi 2026-03-22 5/250 2026-03-22 17:38 by barlinike
[考研] 一志愿北京化工大学070300 学硕336求调剂 +5 vv迷 2026-03-21 8/400 2026-03-22 14:20 by ColorlessPI
[考研] 求调剂 +5 Zhangbod 2026-03-21 7/350 2026-03-22 13:13 by Zhangbod
[考研] 0856材料专硕353求调剂 +4 NIFFFfff 2026-03-20 4/200 2026-03-22 09:49 by 2026paper
[考研] 299求调剂 +5 shxchem 2026-03-20 7/350 2026-03-21 17:09 by ColorlessPI
[考研] 266求调剂 +3 哇呼哼呼哼 2026-03-20 3/150 2026-03-21 16:46 by barlinike
[考研] 一志愿重庆大学085700资源与环境总分308求调剂 +7 墨墨漠 2026-03-20 7/350 2026-03-21 16:36 by barlinike
[考研] 二本跨考郑大材料306英一数二 +3 z1z2z3879 2026-03-17 3/150 2026-03-21 02:29 by JourneyLucky
[考研] 一志愿 西北大学 ，070300化学学硕，总分287，双非一本，求调剂。 +3 晨昏线与星海 2026-03-18 3/150 2026-03-21 00:46 by JourneyLucky
[考研] 一志愿西南交大，求调剂 +5 材化逐梦人 2026-03-18 5/250 2026-03-21 00:26 by JourneyLucky
[考研] 22408 344分 求调剂 一志愿 华电计算机技术 +4 solanXXX 2026-03-20 4/200 2026-03-20 23:49 by alg094825
[考研] 南京大学化学376求调剂 +3 hisfailed 2026-03-19 6/300 2026-03-20 23:43 by hisfailed
[考研] 一志愿 南京航空航天大学大学 ，080500材料科学与工程学硕 +5 @taotao 2026-03-20 5/250 2026-03-20 20:16 by JourneyLucky
[考研] 一志愿吉林大学材料学硕321求调剂 +11 Ymlll 2026-03-18 15/750 2026-03-20 19:40 by 丁丁*
[考研] 材料与化工专硕调剂 +7 heming3743 2026-03-16 7/350 2026-03-20 19:31 by zhukairuo
[考研] 086500 325 求调剂 +3 领带小熊 2026-03-19 3/150 2026-03-20 18:38 by 尽舜尧1
[考研] 工科材料085601 279求调剂 +7 困于星晨 2026-03-17 9/450 2026-03-20 17:38 by 无懈可击111
[考研] 286求调剂 +6 lemonzzn 2026-03-16 10/500 2026-03-19 14:31 by lemonzzn
[考研] 0854可跨调剂，一作一项核心论文五项专利，省、国级证书40+数一英一287 +8 小李0854 2026-03-16 8/400 2026-03-18 14:35 by 搏击518
[考研] 277调剂 +5 自由煎饼果子 2026-03-16 6/300 2026-03-17 19:26 by 李leezz
信息提示
关闭
请填处理意见
关闭
