小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 不太懂充放电曲线，求指点迷津
91/1返回列表
查看: 1637  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

wjt雨的印记

新虫 (小有名气)

[求助] 不太懂充放电曲线，求指点迷津 已有2人参与

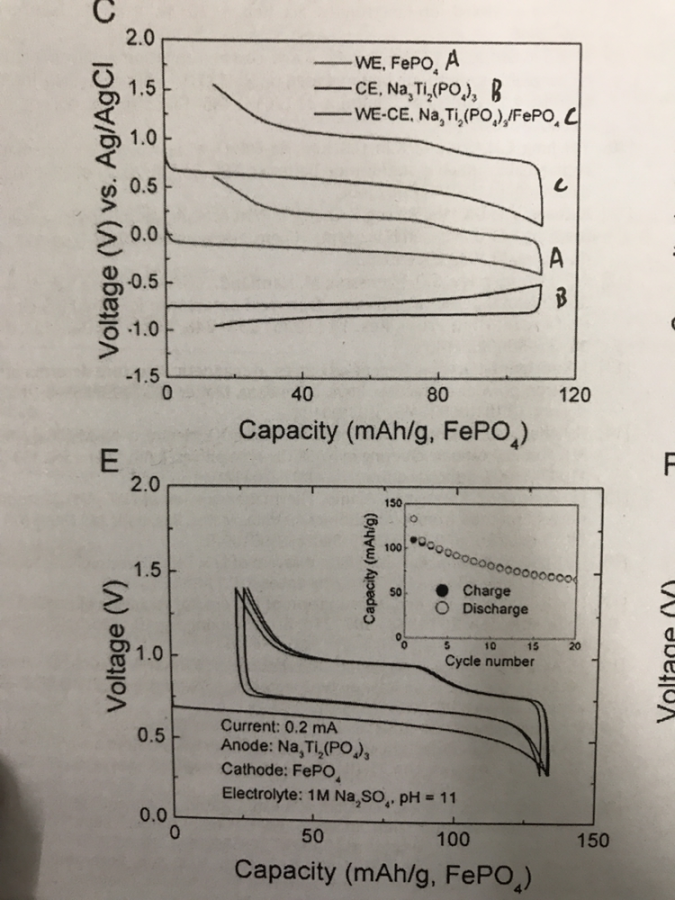

上面那个图，FePO4做正极，Na3Ti2（PO4）3做负极做充放电测试。我大概自己能看明白的是，这图做了一次循环，且是先全电池放电后充电，但我不懂为什么放完电后曲线会出现一条接近笔直的线然后开始充电。然后那个充放电平台的出现是必然么。还有就是这个图能看出一次循环后的可逆容量么，怎么看。
第二个图是不是循环伏安曲线图啊

不太懂充放电曲线，求指点迷津


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
俺是单倍体
1楼 2017-11-16 21:39:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjt雨的印记

新虫 (小有名气)
求助求助

发自小木虫IOS客户端
回复此楼
俺是单倍体
2楼2017-11-16 21:50:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

依曾不变

新虫 (小有名气)
★
2014_小胖子: 金币+1 2017-11-18 21:14:51
笔直的线应该是你放电和充电之间的搁置，第二个不是循环伏安曲线

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-11-17 08:42:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjyl520

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
2014_小胖子: 金币+1 2017-11-18 21:14:57
笔直的线就是放电或者充电结束后静置的过程，这个只不过是作图的时候连接起来而已，第二个不是循环伏安曲线
赞一下 回复此楼
4楼2017-11-18 14:29:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2014_小胖子

版主 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
我不懂为什么放完电后曲线会出现一条接近笔直的线然后开始充电。
如上层虫友所述笔直的线是放电或者充电后的静置过程

然后那个充放电平台的出现是必然么。
充放电平台不同的材料平台不一样，但是同一种材料正常就是得有这个平台的
还有就是这个图能看出一次循环后的可逆容量么，怎么看。
可以的看出容量，横坐标就是毫安时每克啊，放电结束时的尾巴做垂直于横坐标得到的数值就是容量值
第二个图是不是循环伏安曲线图啊
第二个图不是循环伏安图，循环伏安是电压-电流关系图，第二个图是充放电曲线
赞一下 回复此楼
Be a doer and not a critic.
5楼2017-11-18 21:20:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjt雨的印记

新虫 (小有名气)
引用回帖:
3楼: Originally posted by 依曾不变 at 2017-11-17 08:42:34
笔直的线应该是你放电和充电之间的搁置，第二个不是循环伏安曲线

谢谢

发自小木虫IOS客户端
回复此楼
俺是单倍体
6楼2017-11-24 12:39:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjt雨的印记

新虫 (小有名气)
引用回帖:
4楼: Originally posted by wjyl520 at 2017-11-18 14:29:02
笔直的线就是放电或者充电结束后静置的过程，这个只不过是作图的时候连接起来而已，第二个不是循环伏安曲线

谢谢，也就是那段竖直的线可有可无么

发自小木虫IOS客户端
赞一下 回复此楼
俺是单倍体
7楼2017-11-24 12:40:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjt雨的印记

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 2014_小胖子 at 2017-11-18 21:20:47
我不懂为什么放完电后曲线会出现一条接近笔直的线然后开始充电。
如上层虫友所述笔直的线是放电或者充电后的静置过程

然后那个充放电平台的出现是必然么。
充放电平台不同的材料平台不一样，但是同一种材料正常 ...

谢谢。再请教几个问题，这个是不是全电池，FePO4做正极，Na3Ti2（PO4）3做负极。然后组装好后是先进行放电后进行的充电么

发自小木虫IOS客户端
赞一下 回复此楼
俺是单倍体
8楼2017-11-24 12:47:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

听

铁杆木虫 (著名写手)
该电池的工作原理是先放电，再充电！因为活性钠离子在负极。

发自小木虫IOS客户端
赞一下 回复此楼
9楼2018-01-27 19:49:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
