NACA0015三维舵翼水动力Fluent仿真
|
|

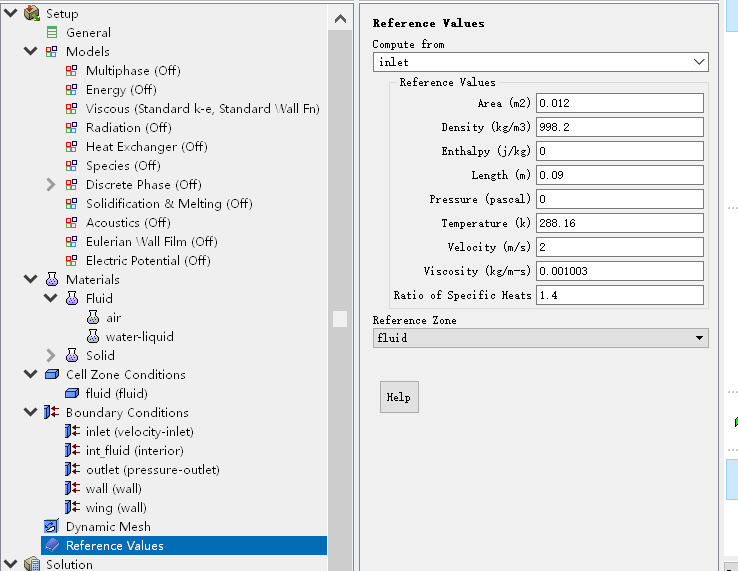

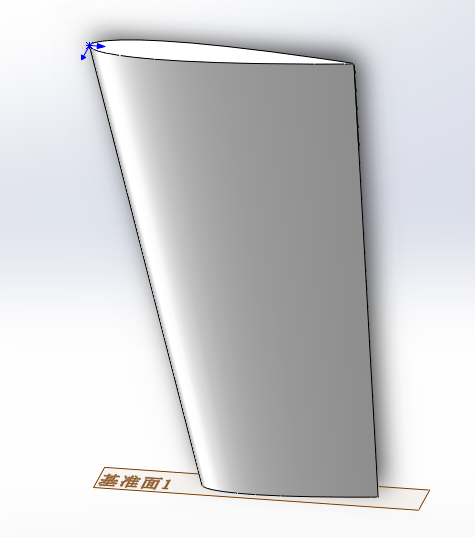

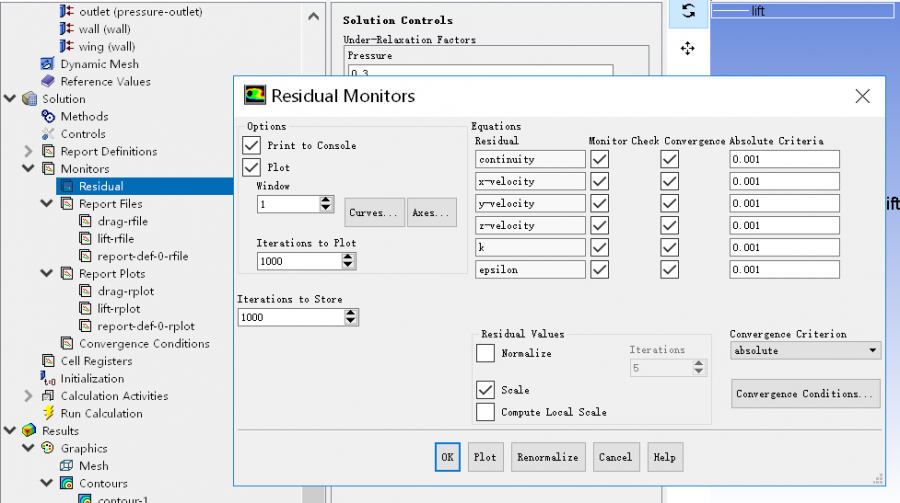

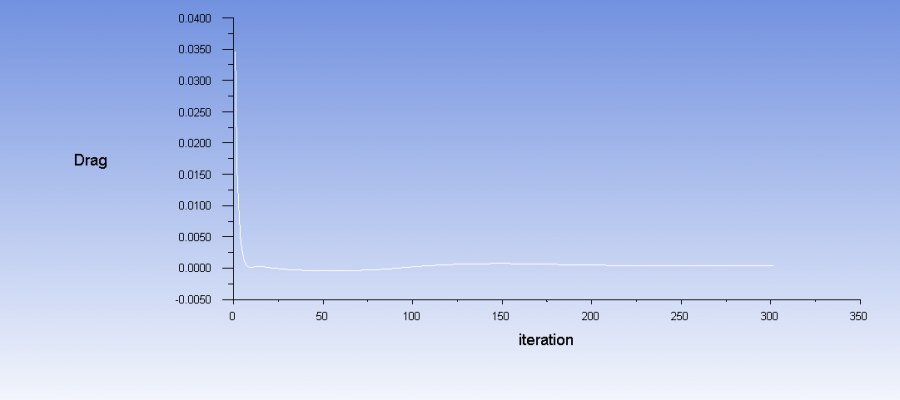

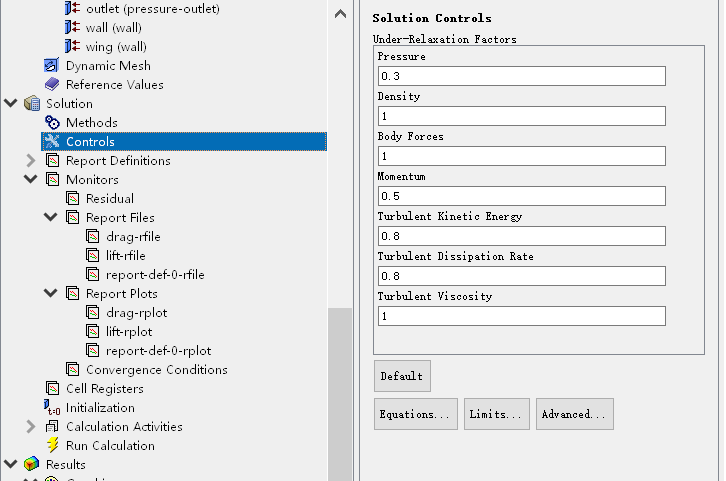

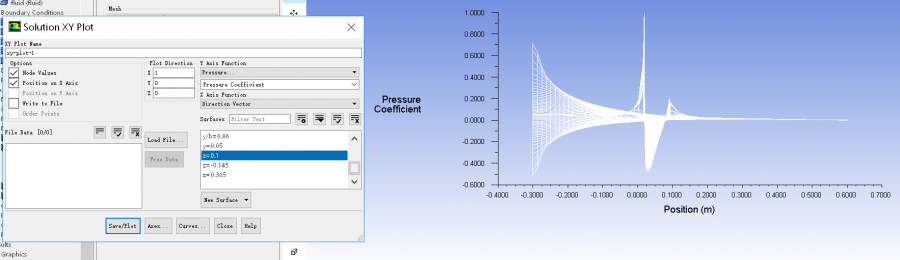

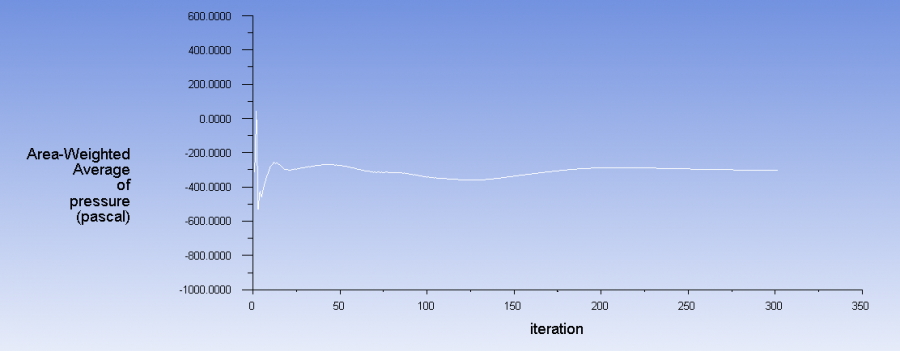

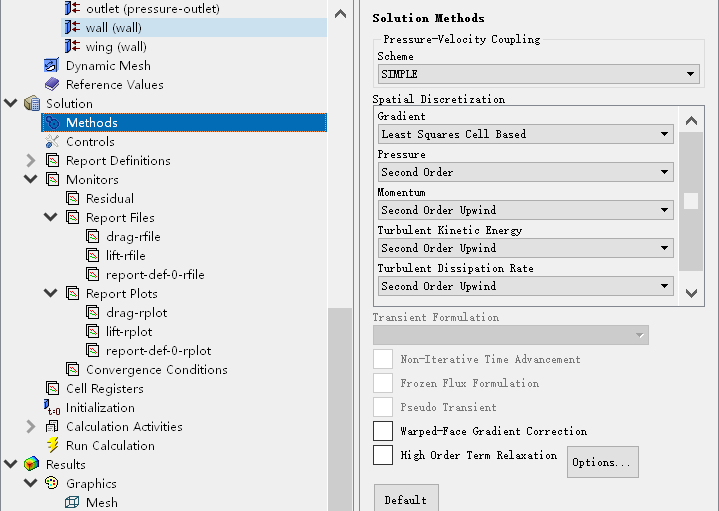

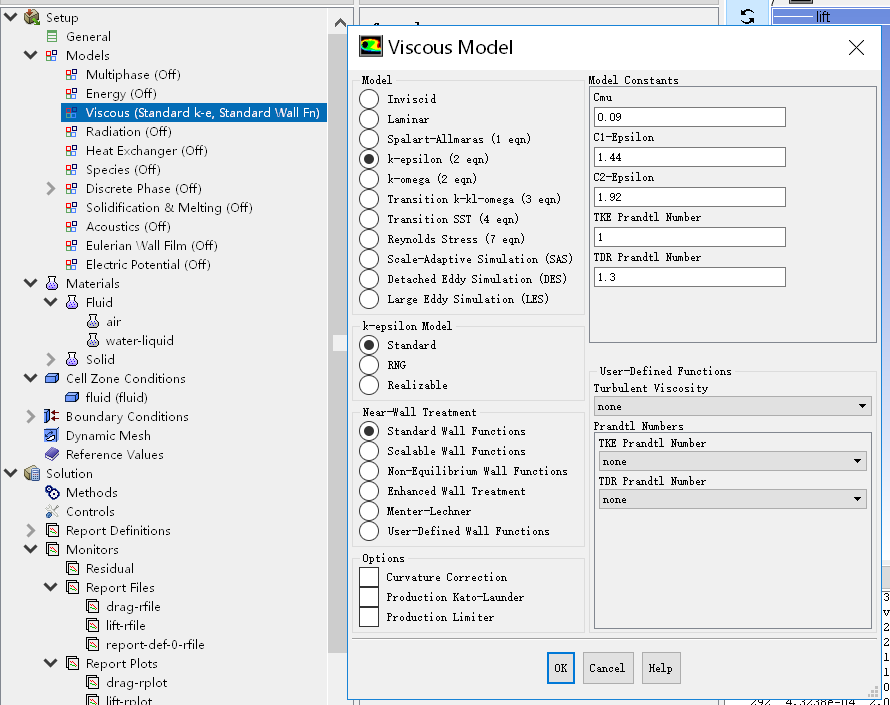

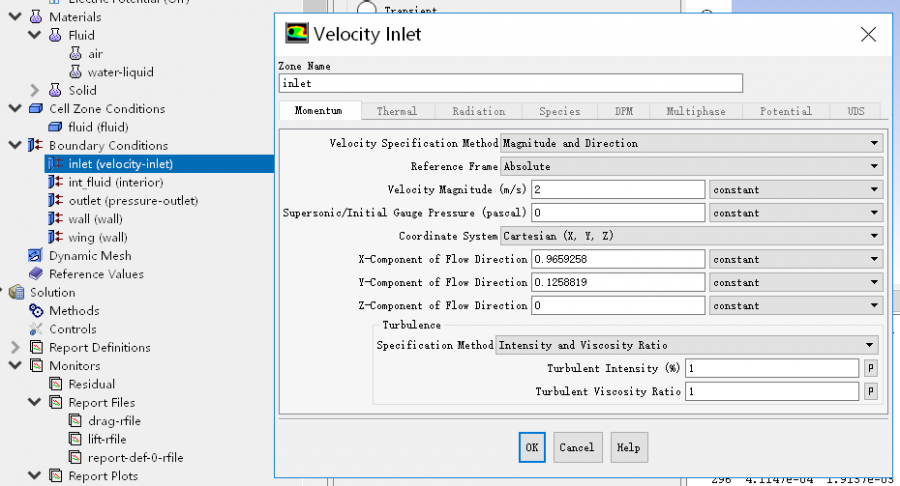

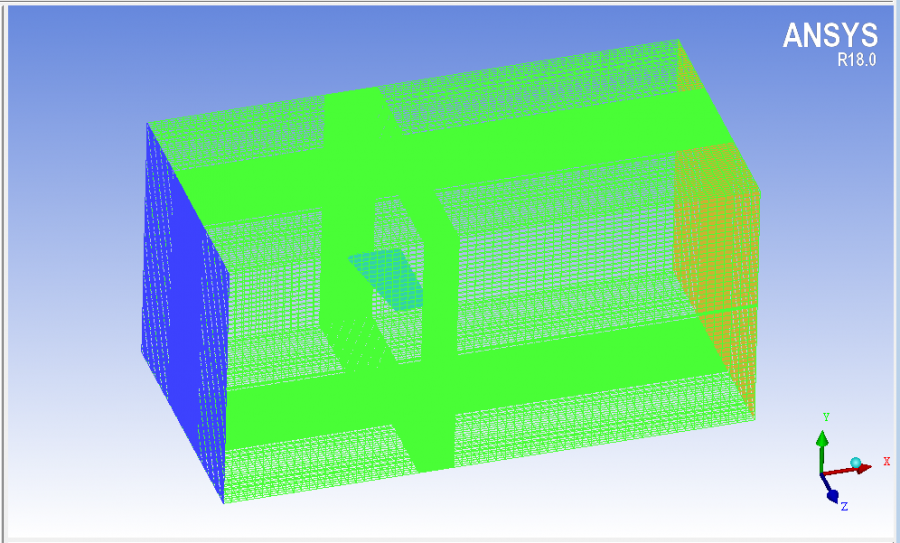

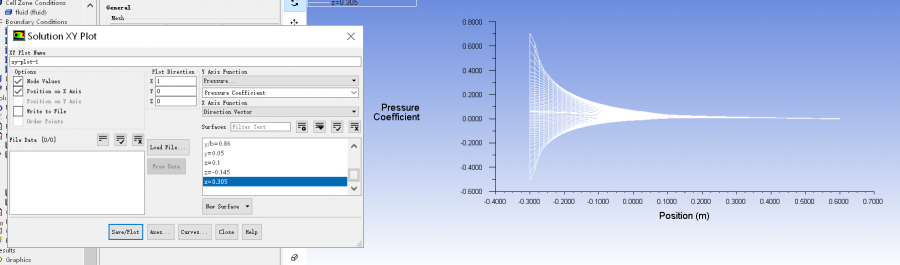

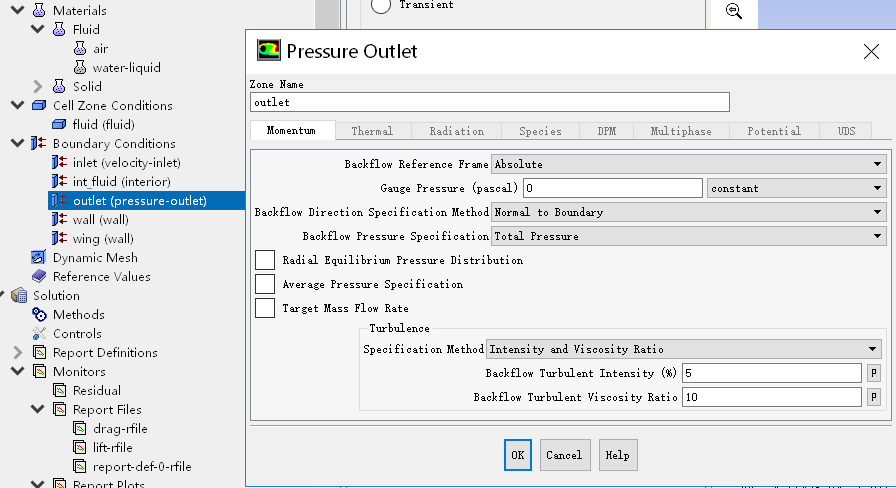

求各位大神帮帮忙，本人初学Fluent，有很多不懂的地方，请求各位帮忙解惑。问题如下： 1、无论如何改变攻角，升力系数曲线和阻力系数曲线最终都趋近于0。图1、2是攻角为15°时的曲线图。 2、舵翼上某一截面的翼型上下表面压力系数分布线图，要不是成网状，要不就是在中间多出一部分，如果截面刚好是翼型的两个端面就没有多的部分，如图3、4。图5是按照书上的例子先定义了截面和翼型表面观测线，再定义了观测曲线的单位坐标后的图，没有网状，但仍然多出来一部分。 3、reference values 里面的Area和length应该怎样确定。 4、如果是在水中，operating conditions里面的压强和速度入口里的压强怎样确定。 5、出口是选择pressure-outlet还是outflow好。 翼型参考NACA0015，根弦长90mm，端弦长60mm，翼高160mm，三维模型如图6。计算域是900mm*450mm*450mm的六面体，模型距离计算域入口300mm，网格划分如图7。图8是翼型表面平均压力变化情况（攻角15°）。图9-16是fluent设置情况。 问题1、2困扰我太久了，一直想不通，请各位大神一定要帮忙解惑呀。万分感谢啊！ 我金币太少了，全给悬赏了。  升力曲线.PNG  阻力曲线.PNG  中间任意截面处压力分布图.PNG  端面处压力分布图.PNG  参考书定义的压力分布图.PNG  翼型.png  网格划分.png  翼型表面平均压力变化曲线.PNG  9.PNG  10.PNG  11.PNG  12.PNG  13.PNG  14.PNG  15.PNG  16.PNG |
