应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 热处理 » 钛合金热处理
51/1返回列表
查看: 3976  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gtxyruoyan

铁虫 (小有名气)

[求助] 钛合金热处理 已有1人参与

本人小硕一枚，没有做过钛合金热处理方面的研究，有以下疑惑，望虫友们解答，感激不尽：
1、对于钛合金固溶空冷或者水冷的问题，如果是真空炉，那怎么操作能快速实现在很高温度下空冷/水冷呢？
2、对于像《钛合金的金属学和热处理》这样的参考书，里面提到的固溶时效处理，一般只说明温度，时间，冷却方式，但是升温速率，以及钛合金随炉升温还是不随炉升温呢？

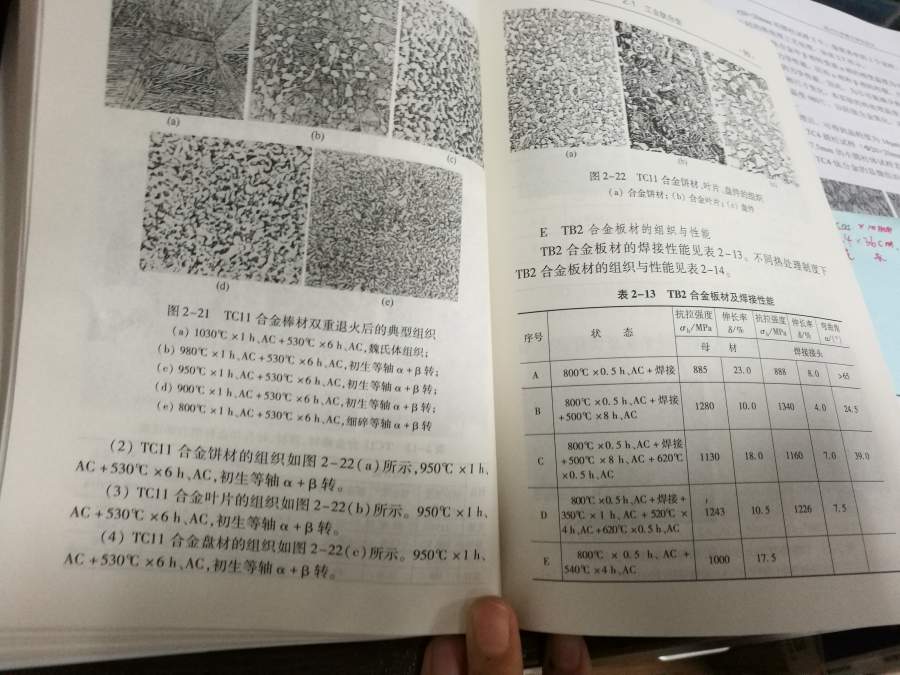

钛合金热处理
IMG_20171106_195409.jpg@comma
回复此楼

» 猜你喜欢
1楼 2017-11-06 23:31:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18502569998

木虫 (正式写手)

【答案】应助回帖

1、我们实验室钛合金固溶都是直接马弗炉加热，手持钳夹持水冷；真空炉可以使用气淬。
2、实验室钛合金固溶一般都为随炉升温，升温速率10~15℃/min，其实升温速率主要影响的是工件内外温差，只要升温速率适宜即可，或升温速率过快可中间保温一段时间。
赞一下(1人) 回复此楼
学无止境
2楼2017-12-07 16:05:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

纳兰飘雪li

新虫 (正式写手)
Mark

发自小木虫Android客户端
回复此楼
3楼2017-12-07 19:12:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

testtor

银虫 (正式写手)
1，只做试样看金相的话，不真空也能干，一点氧化皮而已。如果是工件，那就得真空，不然去掉氧化皮尺寸会受影响。

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-12-09 23:28:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

testtor

银虫 (正式写手)
2，随炉不随炉，看操作方便和是否有对变形影响的控制要求。升温速率看你工件的多少、效率要求和设备能力。只要工件受热均匀没有内外温差就行。

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-12-09 23:34:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 gtxyruoyan 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
