小木虫论坛-学术科研互动平台 » 专业学科区 » 土木建筑 » 结构工程 » 配筋图求配筋率
61/1返回列表
查看: 1870  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

沁园听雪

新虫 (初入文坛)

[交流] 配筋图求配筋率 已有3人参与

各位土木结构的大神们，我是个材料学的学生，对结构不懂，希望大神们能帮我求一下这个剪力墙的配筋率，对我的课题有用，谢谢。

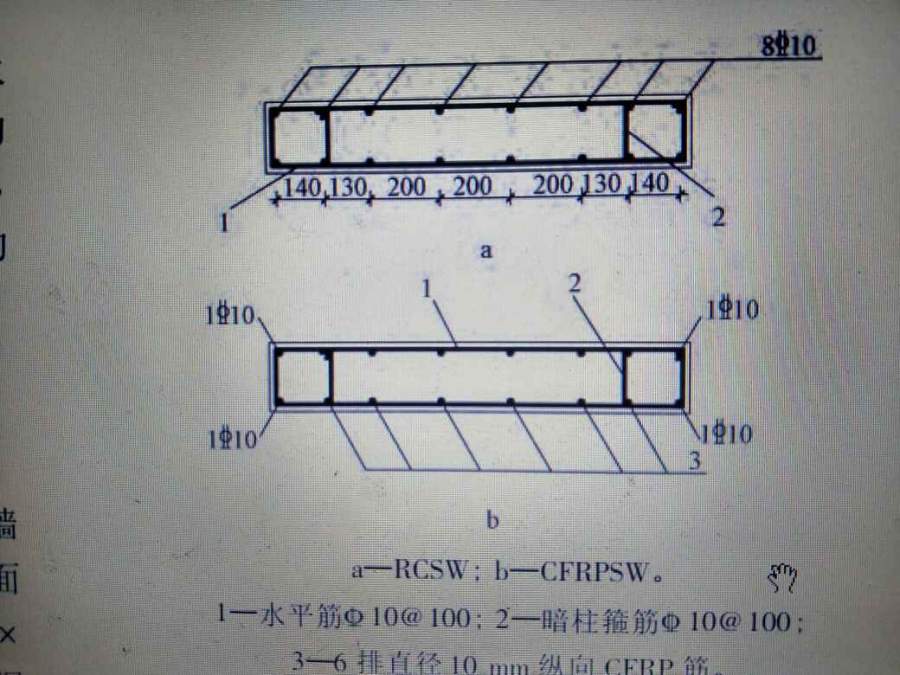

配筋图求配筋率

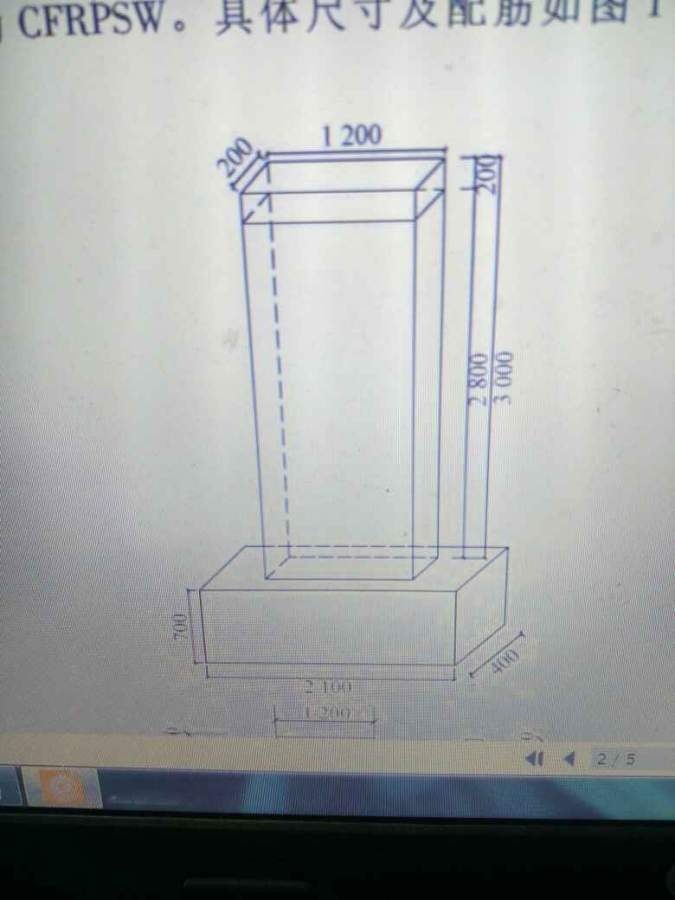

配筋图求配筋率-1


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-11-03 18:40:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssl露

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你算下截面的最大内力值，然后看下钢混的规范，进行配筋就好了，很简单的

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-11-03 20:40:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

沁园听雪

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by ssl露 at 2017-11-03 20:40:01
你算下截面的最大内力值，然后看下钢混的规范，进行配筋就好了，很简单的

谢谢你的回答，我关注的是这个材料本身，并非结构，而且我这个剪力墙只是做出来，并不实际受力。但是配筋率于我而言有用，所以想问问根据配筋图求配筋率

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-11-04 12:39:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kinglarry

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
配筋率是单位面积内的钢筋总面积，你的截面面积是1200x200=240000mm2，这个截面内的竖向钢筋有16根10（三级钢），钢筋总面积是16x78.5mm2（单根10的截面面积）=1256mm2，那么这个截面的顺向钢筋的配筋率就是1256/240000=0.523%，水平筋的配筋率类似，抗规和高规都有最小配筋率的要求
赞一下(1人) 回复此楼
4楼2017-11-06 19:05:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyp960

铜虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by kinglarry at 2017-11-06 19:05:10
配筋率是单位面积内的钢筋总面积，你的截面面积是1200x200=240000mm2，这个截面内的竖向钢筋有16根10（三级钢），钢筋总面积是16x78.5mm2（单根10的截面面积）=1256mm2，那么这个截面的顺向钢筋的配筋率就是1256/24 ...

这个不对把，没除掉as
赞一下 回复此楼
人世几回伤往事，山形依旧枕寒流
5楼2017-11-07 18:08:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kinglarry

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by wyp960 at 2017-11-07 18:08:23
这个不对把，没除掉as...

除什么As，是全截面的配筋率，照你的意思是不是把水平筋的面积也该减掉，配筋率都是0.0000的数量级，你减个As会有多大变化，还不如四舍五入精确
赞一下 回复此楼
6楼2017-11-07 19:33:01
