[交流] ICEM划分结构性网格不对称导致的问题 已有2人参与

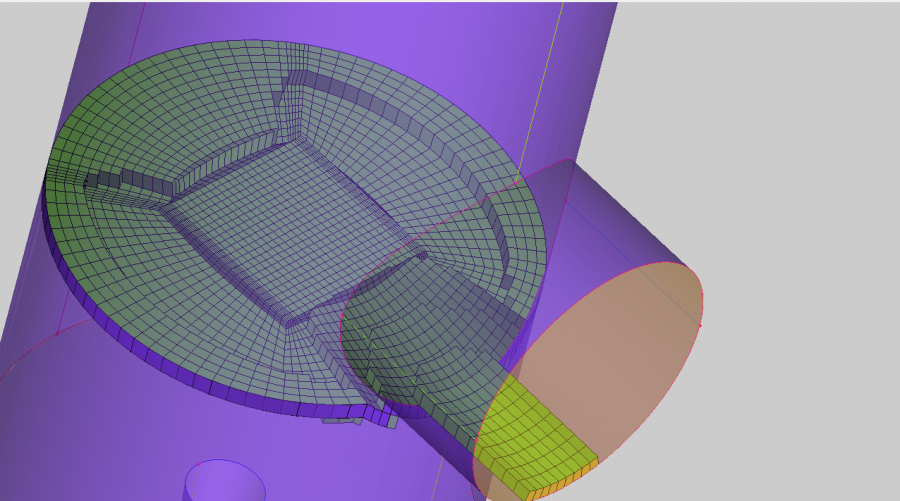

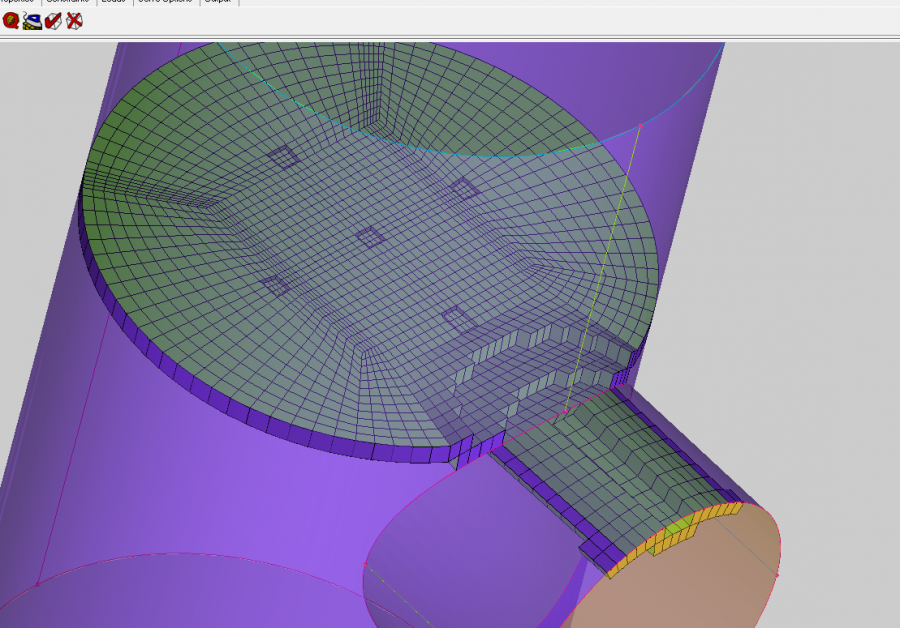

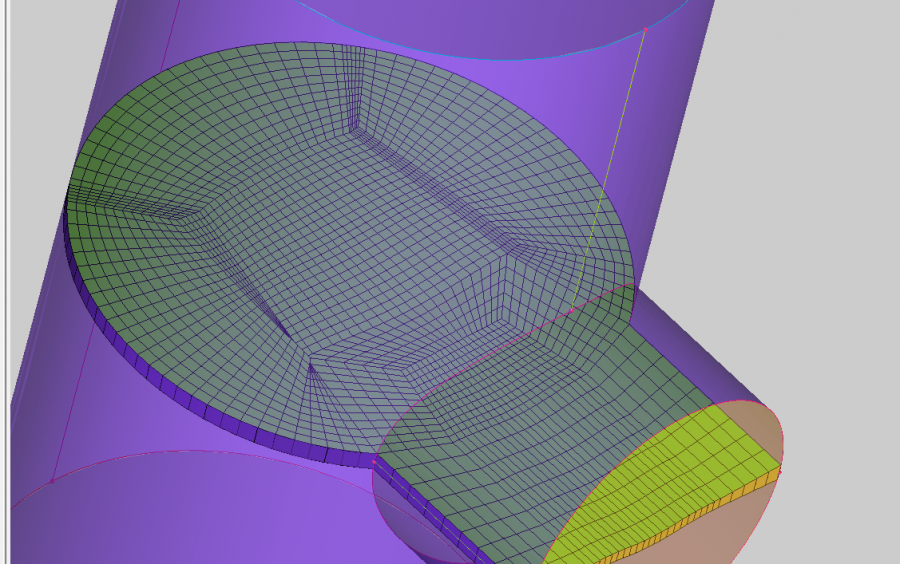

最近用ICEM划分网格进行数值计算，但是遇到了如图问题，上层和下层的网格划分都没有问题，但是在中层却出现了左右不对称且极度扭曲的现象，麻烦懂的大神告知这是由于什么原因造成的，以及如何解决，十分感谢。

ICEM划分结构性网格不对称导致的问题


ICEM划分结构性网格不对称导致的问题-1


ICEM划分结构性网格不对称导致的问题-2
回复此楼

» 猜你喜欢
1楼 2017-10-31 21:53:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tyfdzt

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
根据经验来看，只是节点位置不对导致块产生干涉，因为边是关联的被约束在特定的位置，而内部节点需要调一下位置就行
赞一下(1人) 回复此楼
2楼2017-11-01 16:04:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mercury_Ming

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by tyfdzt at 2017-11-01 16:04:09
根据经验来看，只是节点位置不对导致块产生干涉，因为边是关联的被约束在特定的位置，而内部节点需要调一下位置就行

大神，我试过调整内部节点了，好像并不行。但是我发现这是我在对块划分时，用了select选项，只对单个块划分才会出现这种，如果是对整体划分就不会，求教这是什么原因。抱拳了~
赞一下 回复此楼
3楼2017-11-07 12:33:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这样质量检查不会出现问题吗？

发自小木虫Android客户端
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
4楼2017-11-07 13:56:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mercury_Ming

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by lx901023 at 2017-11-07 13:56:19
这样质量检查不会出现问题吗？

会呀，所以在找原因和解决办法。
赞一下 回复此楼
5楼2017-11-07 14:33:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by Mercury_Ming at 2017-11-07 14:33:35
会呀，所以在找原因和解决办法。...

你把整个这部分的icem文件发我一下，我具体看看再给你建议。

发自小木虫Android客户端
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
6楼2017-11-07 15:55:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tyfdzt

铁虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by Mercury_Ming at 2017-11-07 12:33:44
大神，我试过调整内部节点了，好像并不行。但是我发现这是我在对块划分时，用了select选项，只对单个块划分才会出现这种，如果是对整体划分就不会，求教这是什么原因。抱拳了~...

介意发一下你的文件给我看看吗？邮箱2743874520

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-11-07 17:10:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tyfdzt

铁虫 (小有名气)
接上楼，QQ邮箱

发自小木虫Android客户端
回复此楼
8楼2017-11-07 17:11:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mercury_Ming

新虫 (初入文坛)
附件就是网格及几何文件，中部两圆柱相贯处出现的问题，望各位大神不吝赐教，谢谢。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1.zip
    • 2017-11-15 16:04:25, 73.65 K
9楼2017-11-15 16:05:24
