[求助]
fluent三维热板数值模拟 无法实现四周同等冷却工质
|

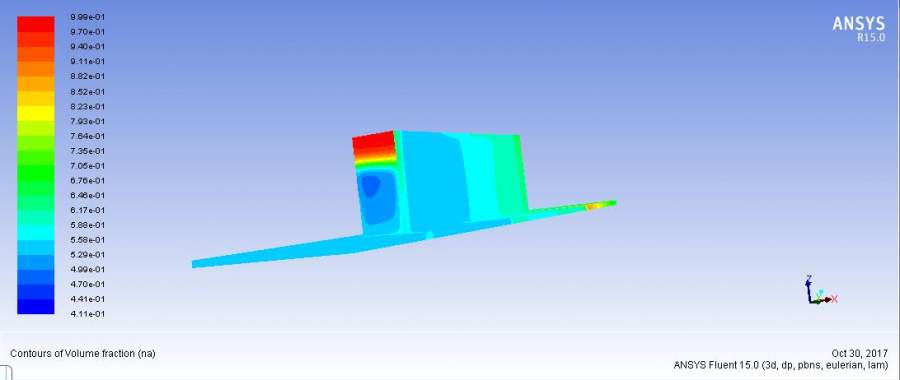

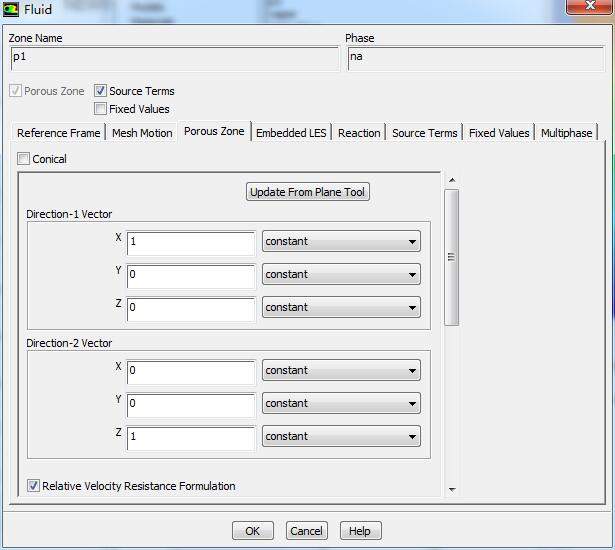

我现在做的模拟的模型比较简单 是相接的两个长方体 在下面扁平长方体内部充满冷却工质 上面相接的长方体四周设置为多孔介质区域 利用毛细力将冷却工质从下面底座吸附上来到四周壁面 给上面长方体四周一个热流 利用冷却工质相变换热 现在问题是 如何模拟冷却工质吸附到上面长方体的四个面上 在多孔介质设置里需要设置阻力方向 现在已经发现 四周有两面没有冷却液体的原因是设置阻力的方向 要是设置X方向 则Y方向上的壁面上有冷却液体 反之设置Y方向 则X方向上的壁面上有冷却液体 这个设置 还不能把X和Y都设置为1 设置阻力方向的结果就是最后如云图所示 这是冷却工质云图 可以看到 前后两个面并没有如我们所想的 像左右两个面一样 有冷却工质吸附上面 64IP__$7XM~(N([JVB%FMX2.jpg  A{S07UF0Z{}PKLY%{]1)$06.jpg |
