[求助] 求助fluent中 udf或者profile设置问题。 已有2人参与

求助！！！

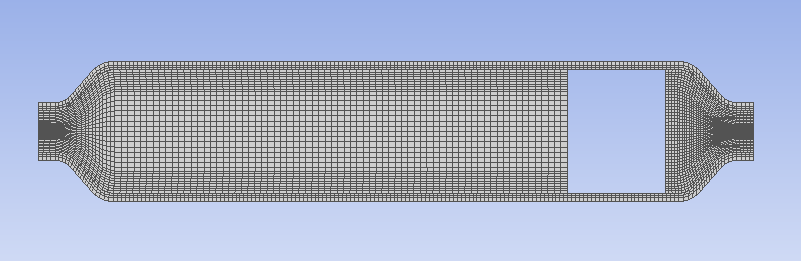

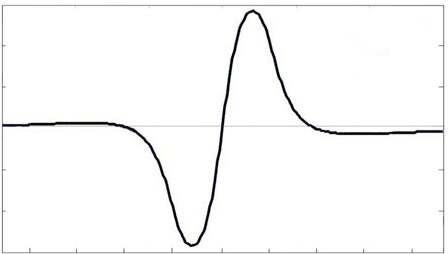

要模拟一个活塞在一根圆管里的运动。活塞的左右运动，挤压管内的液体流动。大致模型如图1，图中空白部分为活塞。现在只知道活塞受到外界的推力大致如图2所示，推力大小和活塞在管内部的位置有关。想请问一下，这种情况应该怎样设置udf文件或者profile文件。

求助fluent中 udf或者profile设置问题。
图1


求助fluent中 udf或者profile设置问题。-1
图2
回复此楼

» 猜你喜欢
1楼 2017-10-30 11:11:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weilx315315

新虫 (初入文坛)
求助啊。能不能给点关键词，我去查一下相关的资料。
赞一下 回复此楼
2楼2017-10-30 11:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这种情况只能用udf，用define_cg_motion或者 define_SDOF
赞一下 回复此楼
3楼2017-10-30 16:25:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liaojinjin

铜虫 (小有名气)

【答案】应助回帖

这种情况可以用profile，只是要确定好v-t的关系，确定点的数量，最重要的一点是要把你的区域分成四个部分，一个部分压缩，一个部分拉伸，上下两个部分做变形。
赞一下 回复此楼
4楼2017-11-15 11:25:22
