[求助] ICEM和fluent周期性网格问题！！！求助！！！ 已有1人参与

在下想要画一个1/20类扇形结构的网格，类型是结构网格，并把对应面设置成周期边界。模型如截图02所示，所想设置的周期边界分别为P1和P2。

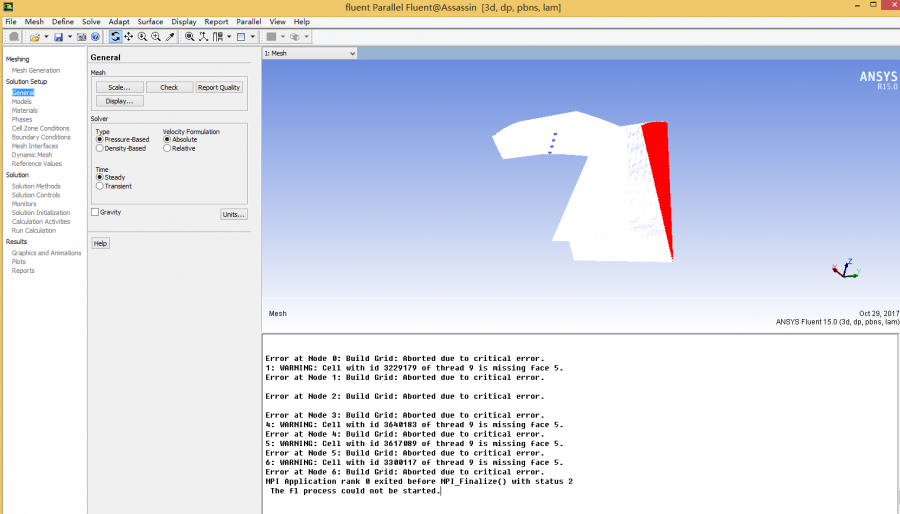

无奈无论怎么设置，怎么改节点，怎么改网格尺寸，都无法成功设置周期边界！不管是在ICEM中设置旋转轴并设置周期点还是在Fluent中设置周期面，均不成功！提示如截图00和01所示。
因为这个问题已经耗了一周了，实在是难以解决，急求大神同仁给予指点，感激不尽！由于网格过大，只能附上所用模型及block划分。所用的模型在所附压缩包中，感谢各位的帮助！ICEM和fluent周期性网格问题！！！求助！！！


ICEM和fluent周期性网格问题！！！求助！！！-1


ICEM和fluent周期性网格问题！！！求助！！！-2
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 10.rar
    • 2017-10-29 21:22:14, 191.14 K

» 猜你喜欢
1楼 2017-10-29 21:22:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2017-10-29 22:20:01
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

刺客an

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-10-29 22:20:01
划分块之前，需要先在mesh里面设置周期性，你设置了吗

设置了，方便的话请看附件
赞一下 回复此楼
3楼2017-10-30 10:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摇啊摇

金虫 (正式写手)
楼主解决了吗，我是周期面无法重合

发自小木虫Android客户端
赞一下 回复此楼
4楼2018-04-09 22:01:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘恩惠

新虫 (小有名气)
楼主 可以请教一下怎么建周期面嘛

发自小木虫IOS客户端
赞一下(1人) 回复此楼
5楼2018-05-15 20:04:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JLT5795935

新虫 (初入文坛)
想问一下LZ，我是新人，非结构网格如何在icem里设置周期壁面啊？
赞一下 回复此楼
6楼2018-11-20 09:39:21
