[求助] ICEM CFD怎么画CAARC的混合网格？请大神们赐教？ 已有2人参与

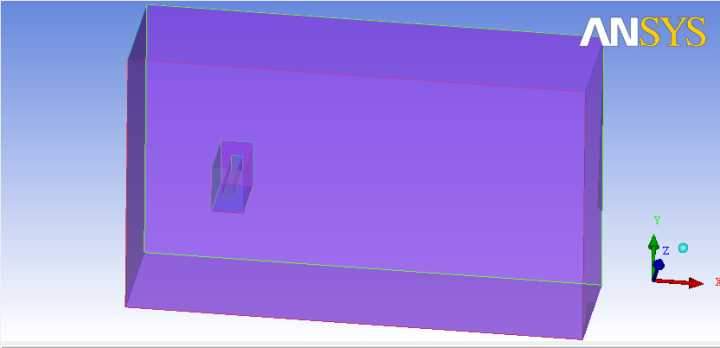

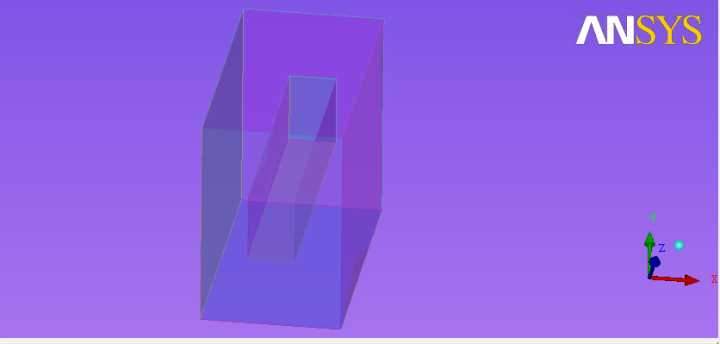

之前学的gambit，现在刚学icem，不知道这样的混合网格怎么处理。里面的画非结构网格，外面的流域画结构网格。小体内创建body，设置part mesh参数，创建小体网格。然后再用新的文件，外面创建blocking，然后围绕里面小体split block，再把里面小体的block删掉，设置参数，然后生成大体网格。最后非结构网格导入到结构网格。按照这种思路搞不定，在网上也找不到详细的方法，新手头都大了也没搞出来，还希望大神们指点一二。谢谢。

ICEM CFD怎么画CAARC的混合网格？请大神们赐教？


ICEM CFD怎么画CAARC的混合网格？请大神们赐教？-1
回复此楼

» 猜你喜欢
1楼 2017-10-28 21:21:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tyfdzt

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
你的模型应该设置两个计算域吧，就是两个body，外流场一个，小体一个，生成两个part，分别把两个part的网格生成，把两个part的交界面生成interface，然后合并交界面的网格节点就行。照这个思路，都用结构网格就行。如果不行，不妨传一下模型我看一下。
赞一下(1人) 回复此楼
2楼2017-10-30 17:16:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ASilverLinin

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
2楼: Originally posted by tyfdzt at 2017-10-30 17:16:02
你的模型应该设置两个计算域吧，就是两个body，外流场一个，小体一个，生成两个part，分别把两个part的网格生成，把两个part的交界面生成interface，然后合并交界面的网格节点就行。照这个思路，都用结构网格就行。 ...

你好 ，我看到你刚刚回复有关icem的问题 我觉得你挺厉害的。我能不能请教你几个有关混合网格的问题
就是我想画一艘船的网格 计算域是用非结构画 ，边界层以内用结构网格画 我想请问下这个该怎么画

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-12-03 23:54:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ASilverLinin

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by tyfdzt at 2017-10-30 17:16:02
你的模型应该设置两个计算域吧，就是两个body，外流场一个，小体一个，生成两个part，分别把两个part的网格生成，把两个part的交界面生成interface，然后合并交界面的网格节点就行。照这个思路，都用结构网格就行。 ...

还有我想问下有啥关于混合网格推荐的书籍或资料吗。万分感谢

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-12-03 23:57:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tyfdzt

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by ASilverLinin at 2017-12-03 23:57:11
还有我想问下有啥关于混合网格推荐的书籍或资料吗。万分感谢
...

根据你的描述，其实你用的就是非结构网格，边界层网格不是结构化网格，而是专门有边界层的生成方法，生成六面体贴边的网格，你在这个专区找点电子书资料看一看就行了，上面都有，还是比较容易的，或者你把软件自带的算例做做
赞一下 回复此楼
5楼2017-12-04 14:34:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ASilverLinin

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by tyfdzt at 2017-12-04 14:34:28
根据你的描述，其实你用的就是非结构网格，边界层网格不是结构化网格，而是专门有边界层的生成方法，生成六面体贴边的网格，你在这个专区找点电子书资料看一看就行了，上面都有，还是比较容易的，或者你把软件自带 ...

边界层应该是用O型网格画的吧 ，应该是结构网格。还有我刚刚突然想到一个问题 外流域用非结构画的，那么body是从船的外表面一直到流域的边界，在这部分生成非结构。但是O型网格会在船体的外侧生成 那么这不是会造成边界层的结构网格和外流域的非结构网格重合吗.

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-12-04 15:01:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ASilverLinin

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by tyfdzt at 2017-12-04 14:34:28
根据你的描述，其实你用的就是非结构网格，边界层网格不是结构化网格，而是专门有边界层的生成方法，生成六面体贴边的网格，你在这个专区找点电子书资料看一看就行了，上面都有，还是比较容易的，或者你把软件自带 ...

好像关于混合网格的资料相当少.，特别是关于这种问题的..

发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-12-04 15:01:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tyfdzt

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by ASilverLinin at 2017-12-04 15:01:53
好像关于混合网格的资料相当少.，特别是关于这种问题的..
...

边界层不是用o网格画的，是用边界层网格画的，有专门的生成方法，和生成非结构网格的在一块

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-12-05 10:25:36
