[求助] 如何用CV 计算有效面积 已有1人参与

我看的是图片上的内容,想问
1.如何选的电压范围?
2.怎么算的电容值?

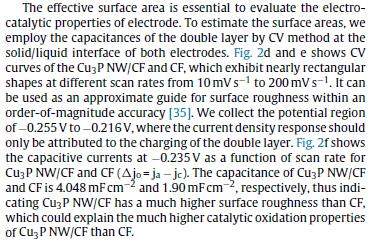

如何用CV 计算有效面积


如何用CV 计算有效面积-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

948480045

至尊木虫 (职业作家)

遇見あなた

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
落雪落雪: 金币+8, ★★★很有帮助 2017-10-26 13:46:25
落雪落雪: 金币+2, ★★★★★最佳答案 2017-10-26 13:56:55
a图都被你抠掉了,本来还想结合图a给你讲解的,一般选未发生氧化还原反应的那段电压范围,这样讲你应该也能听懂。d图直线的斜率就是2倍的电容值。

发自小木虫Android客户端
认真是一种态度
2楼2017-10-26 11:39:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落雪落雪

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by 948480045 at 2017-10-26 11:39:00
a图都被你抠掉了,本来还想结合图a给你讲解的,一般选未发生氧化还原反应的那段电压范围,这样讲你应该也能听懂。d图直线的斜率就是2倍的电容值。

谢谢你的回复   这个a图CV 选的0-0.8, 但是c图的电压选的是负的。
                       d图的点的读取是如何选取的呢?
如何用CV 计算有效面积-2

3楼2017-10-26 11:50:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
4楼2017-10-26 12:15:28
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

buishixiaowu

金虫 (小有名气)

看题目应该积分一下比较好,但是文献说乐怎么计算的

发自小木虫Android客户端
5楼2017-10-26 12:17:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

落雪落雪

铜虫 (小有名气)

引用回帖:
4楼: Originally posted by cheche2017 at 2017-10-26 12:15:28
我去,文献不是说的很清楚吗?你认真看了没有哦

真的没懂啊
6楼2017-10-26 14:02:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dreamless007

铁杆木虫 (著名写手)

电容取的是无化学反应的区间,数值可以用Origin积分

发自小木虫Android客户端
7楼2017-10-26 14:56:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

948480045

至尊木虫 (职业作家)

遇見あなた

引用回帖:
3楼: Originally posted by 落雪落雪 at 2017-10-26 11:50:02
谢谢你的回复   这个a图CV 选的0-0.8, 但是c图的电压选的是负的。
                       d图的点的读取是如何选取的呢?

...

选的负值就是负的那个范围不会发生氧化还原反应。▽j的取值:一般是电压范围中间值对应的2个电流密度j相减,得到▽j,作图。

发自小木虫Android客户端
认真是一种态度
8楼2017-10-26 20:22:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小念!!

新虫 (初入文坛)

9楼2018-04-23 15:51:21
