小木虫论坛-学术科研互动平台 » 计算模拟区 » 计算模拟 » 软件使用与操作 » 最近刚学ansys,想问一下这个模型是不是只有自由划分了，希望大神帮助一下
81/1返回列表
查看: 807  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

曹珍123

新虫 (小有名气)

[交流] 最近刚学ansys,想问一下这个模型是不是只有自由划分了，希望大神帮助一下 已有1人参与

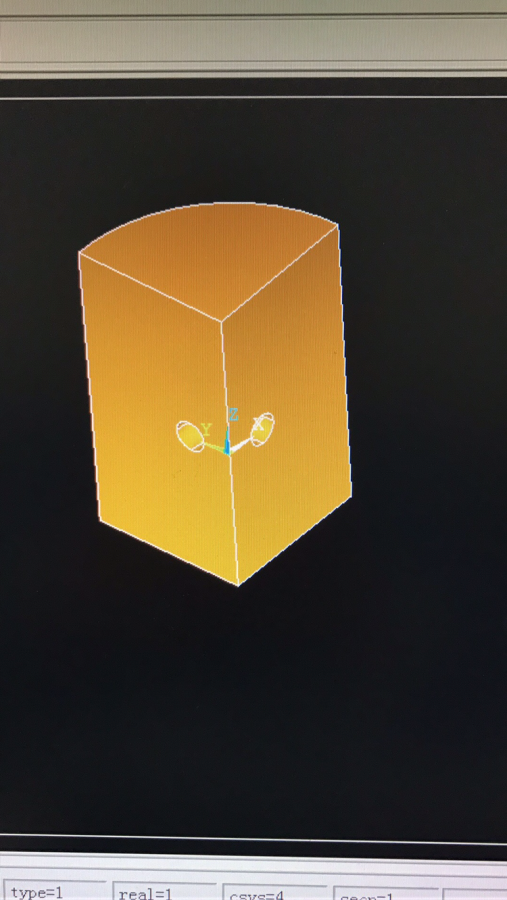

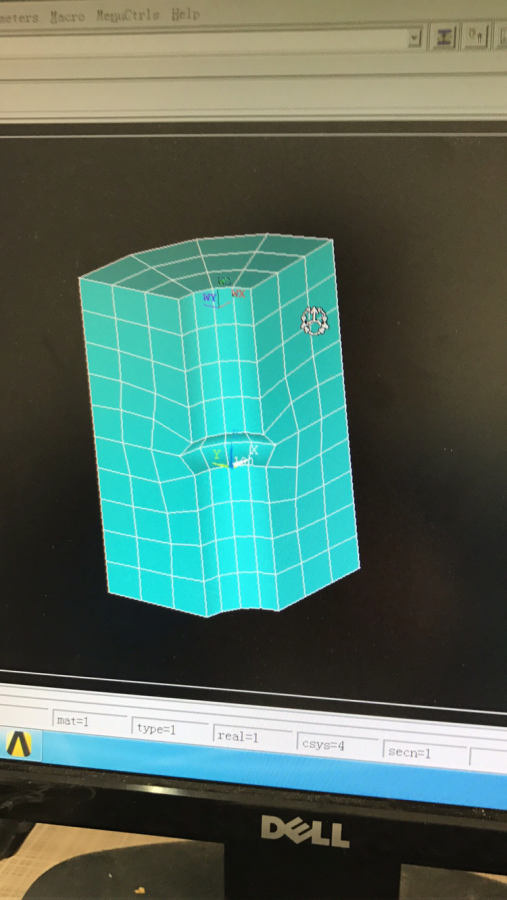

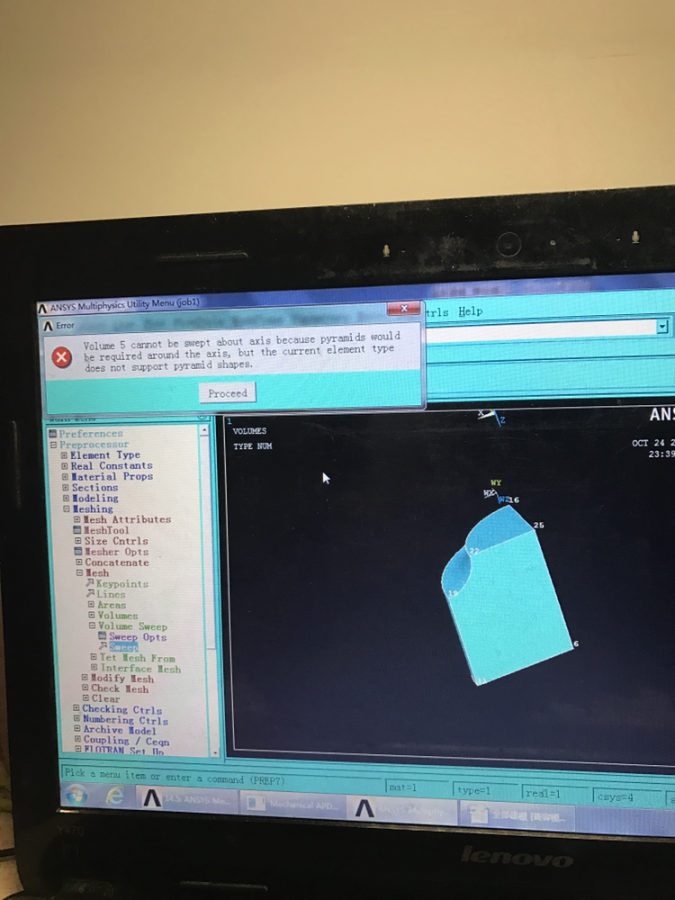

我试着切成四分，但是外边可以划分，图如下，里边的不可以划分

最近刚学ansys,想问一下这个模型是不是只有自由划分了，希望大神帮助一下


最近刚学ansys,想问一下这个模型是不是只有自由划分了，希望大神帮助一下-1


最近刚学ansys,想问一下这个模型是不是只有自由划分了，希望大神帮助一下-2


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2017-10-25 00:17:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
试下划分左面网格，直接旋转扫略到右侧

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

曹珍123
2楼2017-10-25 08:50:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹珍123

新虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by liyaobo0509 at 2017-10-25 08:50:12
试下划分左面网格，直接旋转扫略到右侧

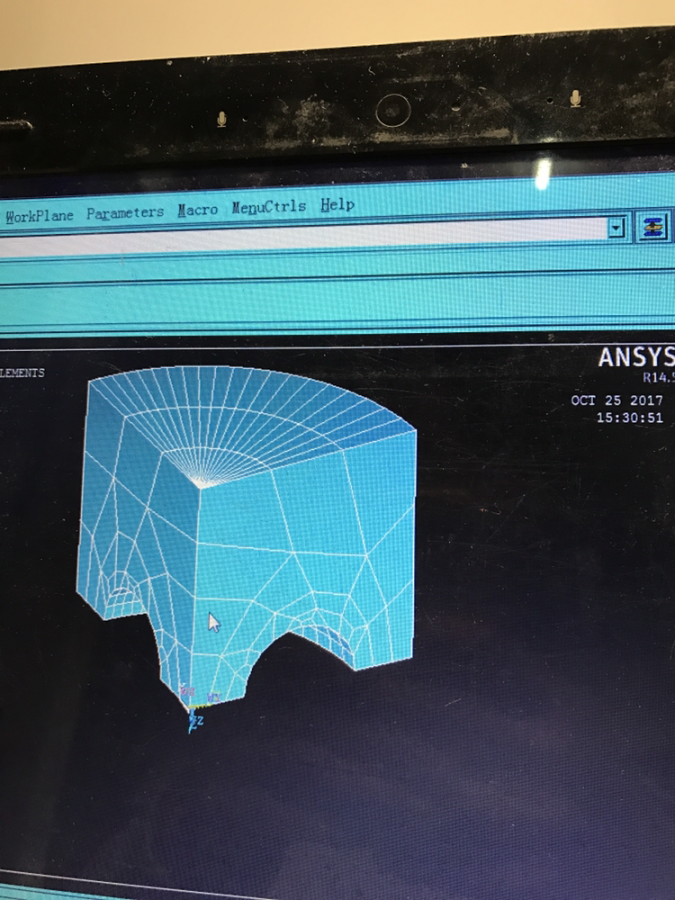

这个就是按您的操作来的，我想问一下，旁边的线怎么可以再多点，这个是三条
最近刚学ansys,想问一下这个模型是不是只有自由划分了，希望大神帮助一下-3



发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-10-25 15:28:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1.清除体网格以及源面网格；

2.划分源面网格前，通过 mesh tool 设置线的分段数（另外可以设置面单元大小，划分的面网格会更均匀一些）；

还有就是，直接这样扫略导致轴心处单元有尖角（如图），最好将轴心圆柱切出直接删除（小半径，一般对结果影响很小），或对切出的圆柱从上至小扫略，以保证单元质量
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

曹珍123 曹珍123
4楼2017-10-25 17:53:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹珍123

新虫 (小有名气)

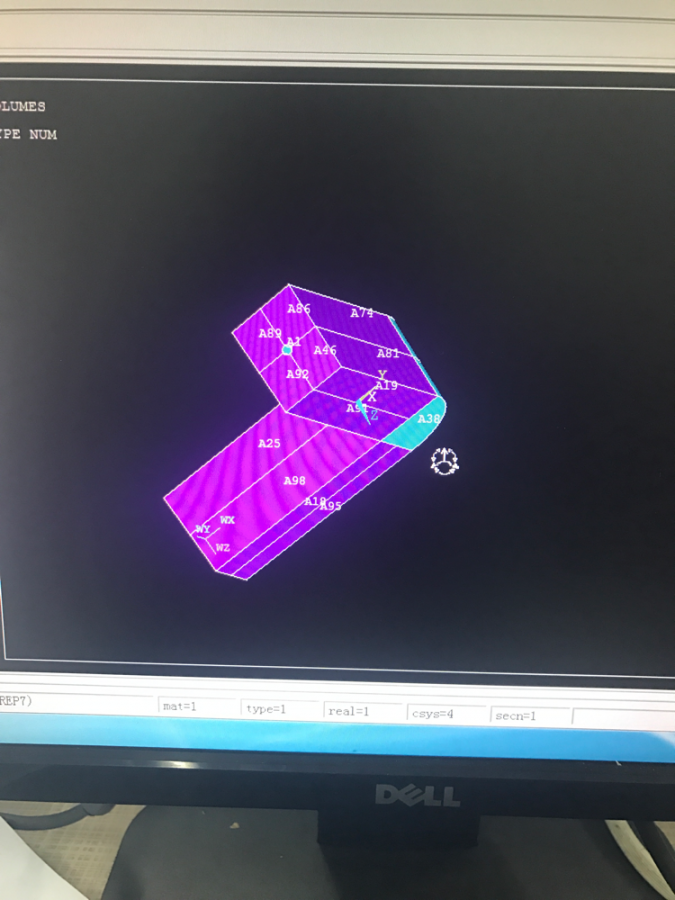

最近刚学ansys,想问一下这个模型是不是只有自由划分了，希望大神帮助一下-4

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-10-30 17:28:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹珍123

新虫 (小有名气)

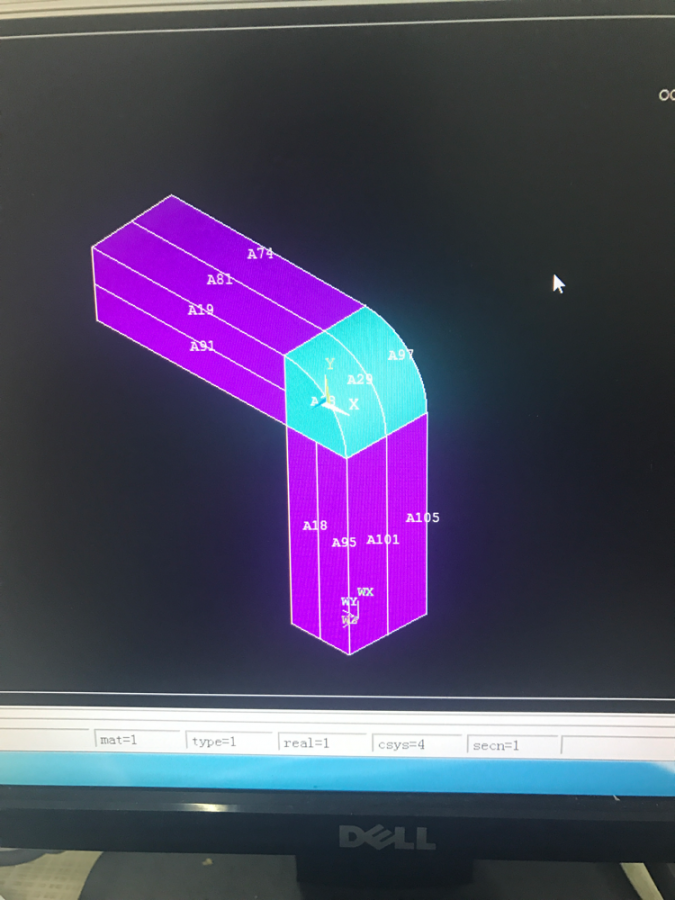

最近刚学ansys,想问一下这个模型是不是只有自由划分了，希望大神帮助一下-5

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-10-30 17:29:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹珍123

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by liyaobo0509 at 2017-10-25 17:53:37
1.清除体网格以及源面网格；

2.划分源面网格前，通过 mesh tool 设置线的分段数（另外可以设置面单元大小，划分的面网格会更均匀一些）；

还有就是，直接这样扫略导致轴心处单元有尖角（如图），最好将轴心圆 ...

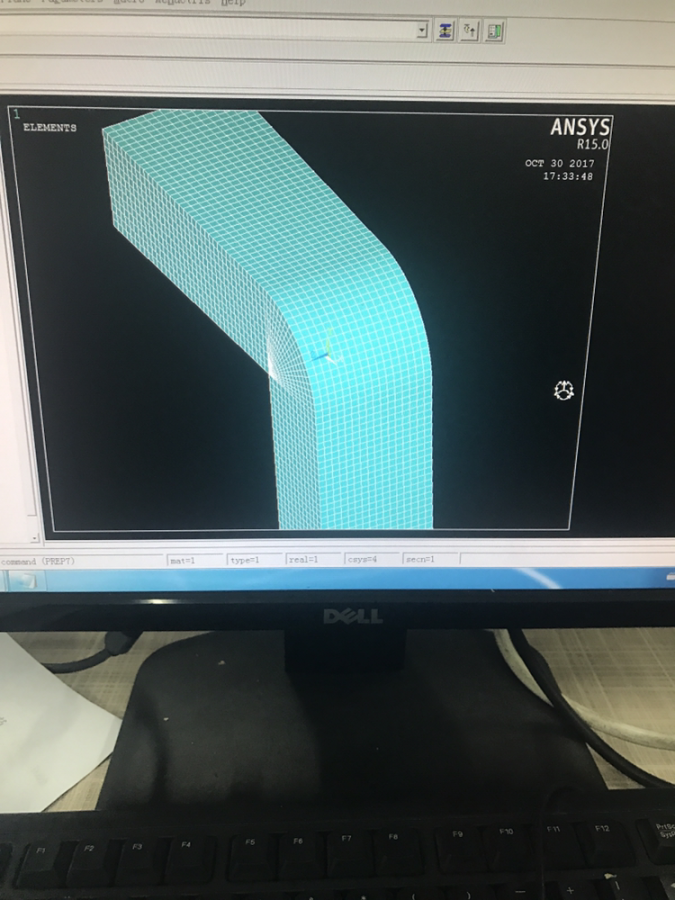

谢谢你呀，我今天试了一下可以，
最近刚学ansys,想问一下这个模型是不是只有自由划分了，希望大神帮助一下-6



发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-10-30 17:34:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

曹珍123

新虫 (小有名气)
送红花一朵
引用回帖:
4楼: Originally posted by liyaobo0509 at 2017-10-25 17:53:37
1.清除体网格以及源面网格；

2.划分源面网格前，通过 mesh tool 设置线的分段数（另外可以设置面单元大小，划分的面网格会更均匀一些）；

还有就是，直接这样扫略导致轴心处单元有尖角（如图），最好将轴心圆 ...

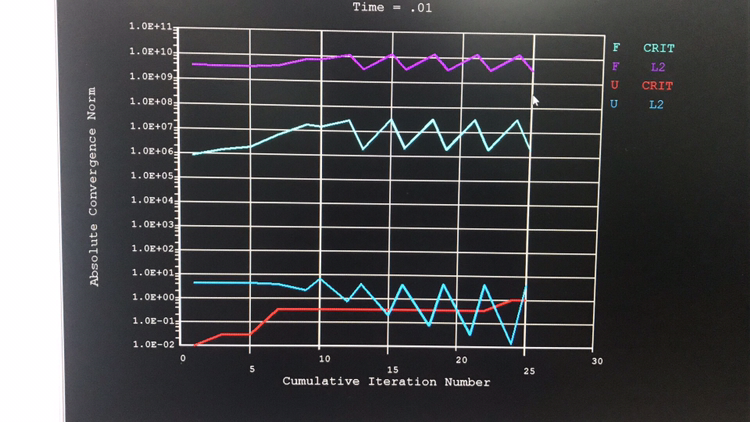

为什么会出现这种情况
最近刚学ansys,想问一下这个模型是不是只有自由划分了，希望大神帮助一下-7



发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-10-30 20:29:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
