[交流] Fluent三维双转子搅拌机滑移网格方法计算问题求助

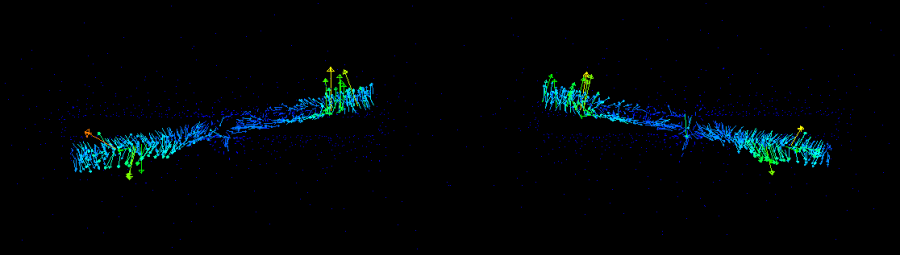

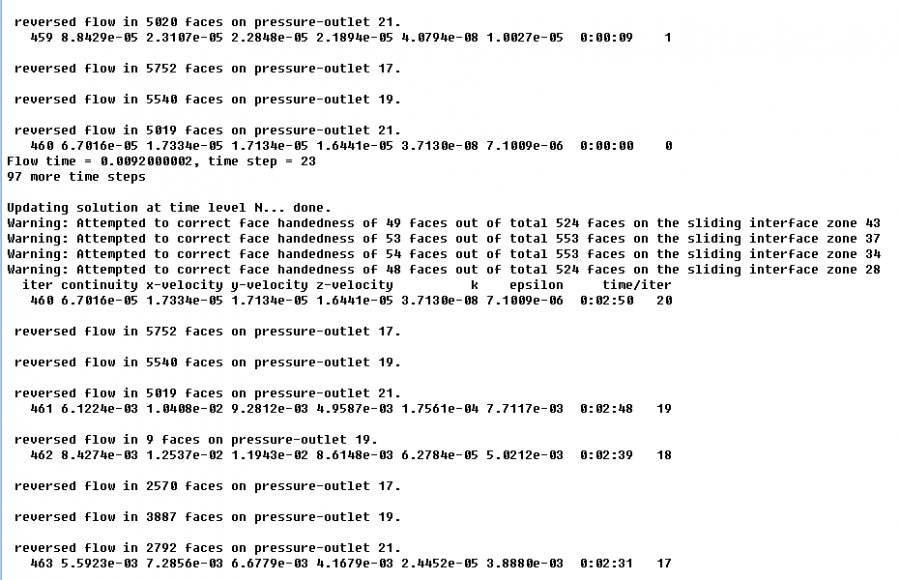

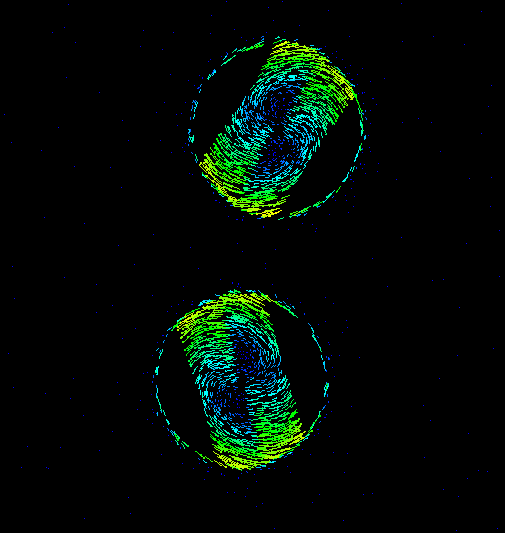

在进行三维的双转子搅拌机模拟的时候，利用滑移网格，为什么总会出现警告提示，而且矢量图出现了缺失的情况，转子也很明显的偏移，两个转子本来在同一水平面上，但计算完成之后两转子不在同一水平面上了！！求大神帮助，谢谢

Fluent三维双转子搅拌机滑移网格方法计算问题求助


Fluent三维双转子搅拌机滑移网格方法计算问题求助-1


Fluent三维双转子搅拌机滑移网格方法计算问题求助-2
回复此楼

» 猜你喜欢
1楼 2017-10-24 09:12:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ray williams

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉矢量图那个是因为网格关联没做好，你再检查一下网格的关联。不在同一平面的话。。你检查一下旋转中心和旋转方向的设置与你的几何模型坐标是否对应，别的我也不清楚了。
赞一下 回复此楼
一入土木深似海，从此不再是文青
2楼2017-10-24 09:32:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fluent!

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by Ray williams at 2017-10-24 09:32:30
感觉矢量图那个是因为网格关联没做好，你再检查一下网格的关联。不在同一平面的话。。你检查一下旋转中心和旋转方向的设置与你的几何模型坐标是否对应，别的我也不清楚了。

一开始旋转域是好的，但是计算的时候，旋转域就出现一个不正常偏转角度，矢量图缺失也是因为旋转域的不正常偏转造成的，但是就是不知道为什么会出现偏转，不知道是不是因为初始化选择错了还是滑移网格出错了，你知不知道滑移网格具体的设置方式和初始化的相关知识，分享一下，谢谢
赞一下 回复此楼
3楼2017-10-24 10:29:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ray williams

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by fluent! at 2017-10-24 10:29:26
一开始旋转域是好的，但是计算的时候，旋转域就出现一个不正常偏转角度，矢量图缺失也是因为旋转域的不正常偏转造成的，但是就是不知道为什么会出现偏转，不知道是不是因为初始化选择错了还是滑移网格出错了，你知 ...

初始化选项在网格质量好的前提下是无所谓的，不同的选择只影响迭代的初值，导致有的算的快有的算的慢，但结果都一致的。
我猜是滑移网格的设置有问题，具体的就不好说了，毕竟我不用这个。
猜测的话呢，一个是检查你的旋转中心和旋转矢量的设置是否正确，特别注意中心坐标与你的几何模型坐标要一致；再一个是检查你interface部分的网格关联，interface对的设置是否正确；其他的我也不清楚了。
赞一下 回复此楼
一入土木深似海，从此不再是文青
4楼2017-10-24 10:40:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fluent!

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by Ray williams at 2017-10-24 10:40:17
初始化选项在网格质量好的前提下是无所谓的，不同的选择只影响迭代的初值，导致有的算的快有的算的慢，但结果都一致的。
我猜是滑移网格的设置有问题，具体的就不好说了，毕竟我不用这个。
猜测的话呢，一个是检 ...

好的，谢谢你了，我再试试

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-10-24 11:38:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

新世界2019

新虫 (小有名气)
试试MRF法
回复此楼
6楼2020-01-08 14:50:00
