[求助] ICEM CFD绘制非结构网格求助 已有2人参与

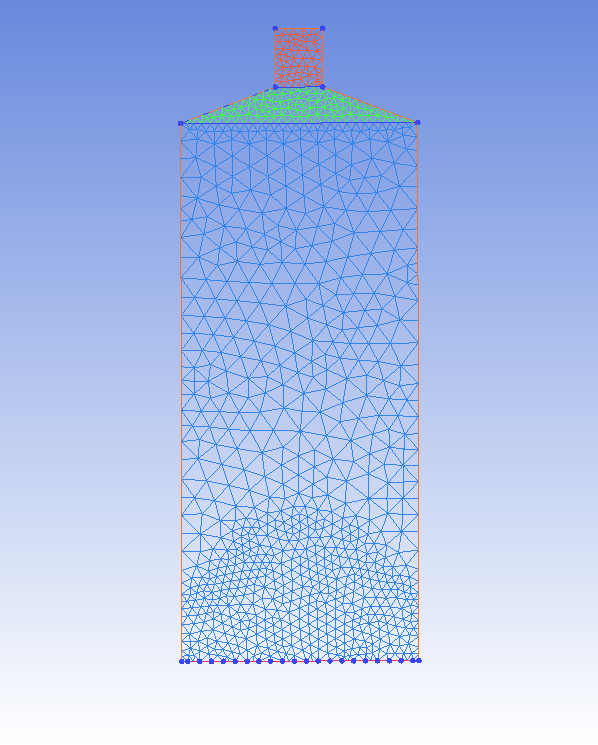

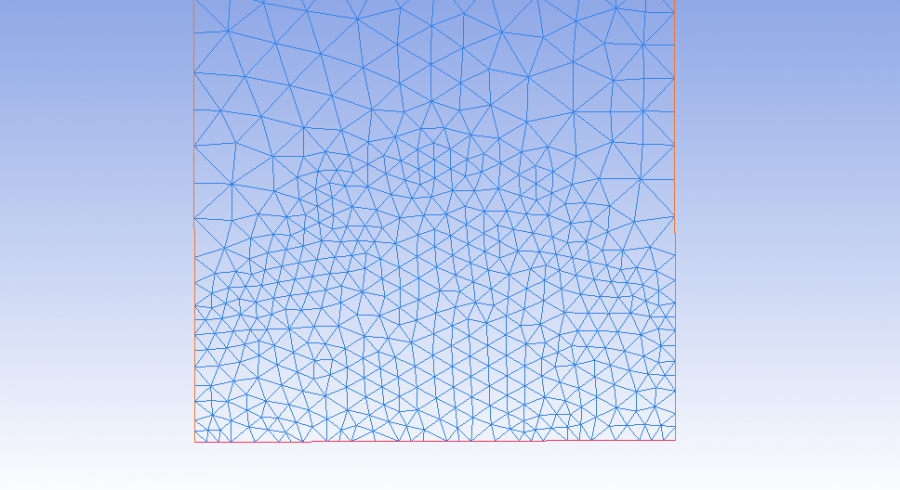

求助各位CFD大神，怎样用ICEM CFD绘制如下文献中的非结构网格图（上部分网格较粗，下部分入口处网格较细）？有什么需要注意的地方吗？为什么我在绘制时，明明调小了入口处的线网格参数，生成网格时却没有严格按照我定义的节点来生成（图3）？

ICEM CFD绘制非结构网格求助


ICEM CFD绘制非结构网格求助-1


ICEM CFD绘制非结构网格求助-2
1508766142(1).png@wuming524
回复此楼

» 猜你喜欢
1楼 2017-10-23 21:44:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

walkbaby

新虫 (正式写手)
进口中间位置画一条线，中间延伸一部分，三条线均加密即可。

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-10-23 22:12:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

骑驴十八载

新虫 (职业作家)
试试关闭网格再重新生成

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-10-23 23:12:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bwyysss

新虫 (小有名气)
设置全局面网格里有个ignore size，你把这个数值设成你最小网格尺寸的量级就可以了！

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-10-23 23:19:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yukkkk

木虫 (小有名气)
引用回帖:
4楼: Originally posted by bwyysss at 2017-10-23 23:19:14
设置全局面网格里有个ignore size，你把这个数值设成你最小网格尺寸的量级就可以了！

我试了不行啊，设置了ignore size 后生成网格时还是没有按照定义好的节点来。另外我使用的生成方法是patch dependent，感觉使用patch independent反而还有部分网格按照定义的节点生成。不知道怎么回事

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-10-24 09:14:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
5楼: Originally posted by yukkkk at 2017-10-24 09:14:18
我试了不行啊，设置了ignore size 后生成网格时还是没有按照定义好的节点来。另外我使用的生成方法是patch dependent，感觉使用patch independent反而还有部分网格按照定义的节点生成。不知道怎么回事
...

如果你上传几何模型，我可以帮你试试
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
6楼2017-10-24 10:53:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
5楼: Originally posted by yukkkk at 2017-10-24 09:14:18
我试了不行啊，设置了ignore size 后生成网格时还是没有按照定义好的节点来。另外我使用的生成方法是patch dependent，感觉使用patch independent反而还有部分网格按照定义的节点生成。不知道怎么回事
...

如果你上传几何模型，我可以帮你试试
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

yukkkk
其实我想说，以上结论是我瞎编的。。。
7楼2017-10-24 10:53:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yukkkk

木虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by lx901023 at 2017-10-24 10:53:15
如果你上传几何模型，我可以帮你试试...

真的非常感谢！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : XXXX-1.tin
    • 2017-10-24 10:59:42, 14.55 K
8楼2017-10-24 11:00:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yukkkk

木虫 (小有名气)
引用回帖:
7楼: Originally posted by lx901023 at 2017-10-24 10:53:15
如果你上传几何模型，我可以帮你试试...

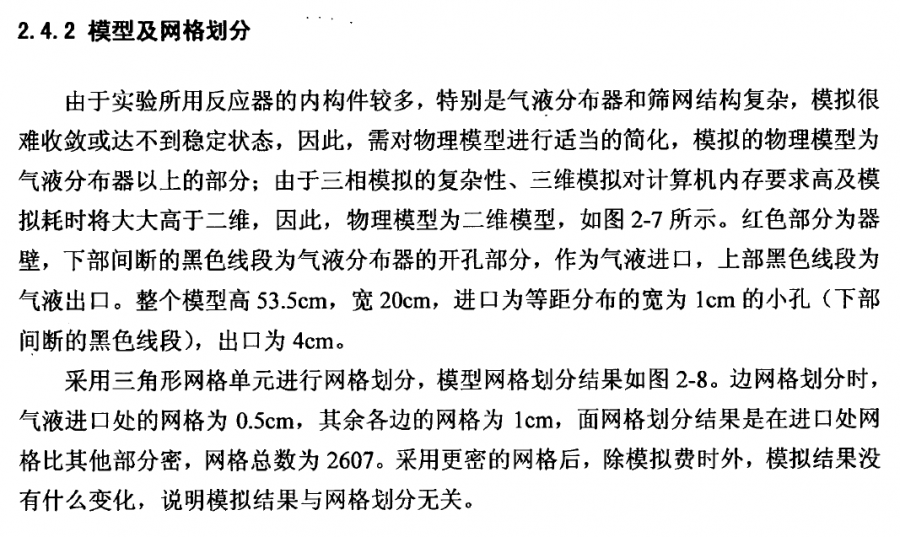

不好意思，网格划分要求忘记上传了，附件里的图片是文献中的网格划分要求。感谢！
ICEM CFD绘制非结构网格求助-3
赞一下 回复此楼
9楼2017-10-24 11:51:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

引用回帖:
9楼: Originally posted by yukkkk at 2017-10-24 11:51:33
不好意思，网格划分要求忘记上传了，附件里的图片是文献中的网格划分要求。感谢！

...

应该是这样，我没有完全按照他的尺寸设置。不过效果应该是一样的。
ICEM CFD绘制非结构网格求助-4


ICEM CFD绘制非结构网格求助-5
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : project1.rar
    • 2017-10-24 17:24:41, 23.08 K
其实我想说，以上结论是我瞎编的。。。
10楼2017-10-24 17:25:13
