就在上一节微课堂后不久，科学界发生了一件大事：美国科学家收到了“新视野”号探测器从52亿公里外传回的信号，确认它与冥王星进行了一次“成功约会”。

虽然我们的辉光放电光谱（GDS）身价比不上“新视野”,但好歹也是一个拥有智慧的“大块头”，身边自然不乏众多追求者，比如下面两位：椭圆偏振光谱和X射线光电子能谱（XPS）。

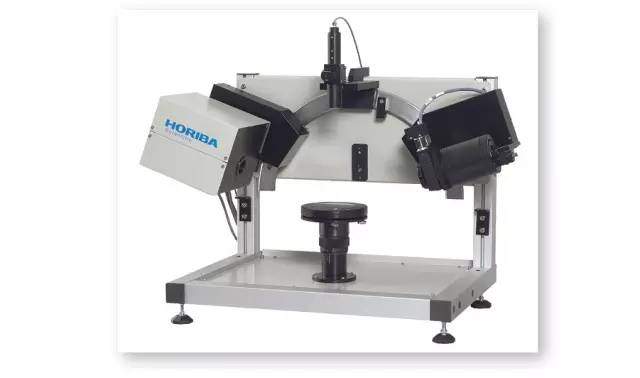

UVISEL 研究级经典椭偏仪

GDS和椭圆偏振光谱仪都是重要的表面分析设备。GDS从元素随深度的变化来获取镀层的结构、均一性、厚度、含量等信息；但椭圆偏振光谱仪则通过入射偏振光与薄膜介质相互作用，来解析膜的光学常数（折射率n、消光系数k）及各层膜厚。

下图为Cu2ZnSnS4太阳能电池分别采用椭圆偏振光谱和GDS测试的结果。

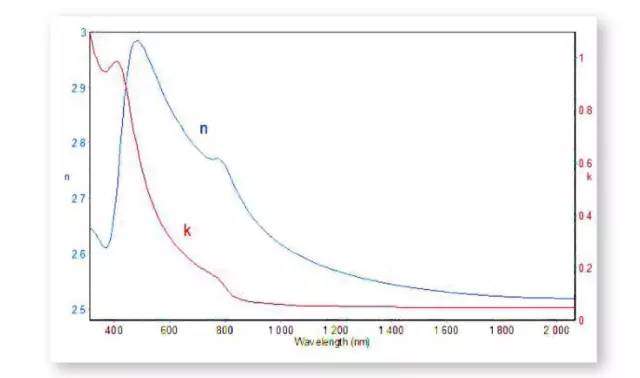

通过椭圆偏振光谱可以获知Cu2ZnSnS4太阳能电池的折射率n和消光系数k随波长的变化（上图），以及各镀层的厚度和表层孔隙率（下图）。

另一方面GDS则展示了Cu2ZnSnS4太阳能电池中各元素随深度的变化，基底Mo表面还有两层，第一层主要含元素Cu、Se、Sn，第二层主要含元素S、Zn。通过元素的变化很容易界定镀层的界面。

通过GDS与椭圆偏振光谱的联合使用，我们既获知了样品的光学常数和厚度，又可获知样品中的元素分布，一举两得！

GDS与XPS联合表征的方式同GDS为SEM制备样品的过程类似，同样是GDS剥蚀样品后再由XPS分析。XPS是一类非常常见的表面分析技术，有诸多优势，奈何对样品的探测深度有限，无法获得样品较深层次的信息。但是与GDS合作后，获得任意深度的XPS信息，实在是小菜一碟。

让我们来见证一下当GDS遇到XPS后产生的花火吧（如下图）：

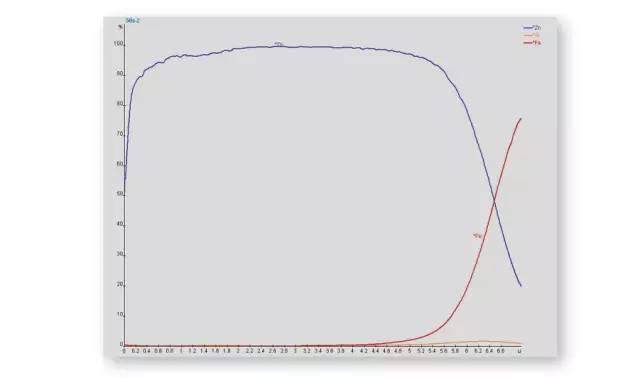

GDS测试结果

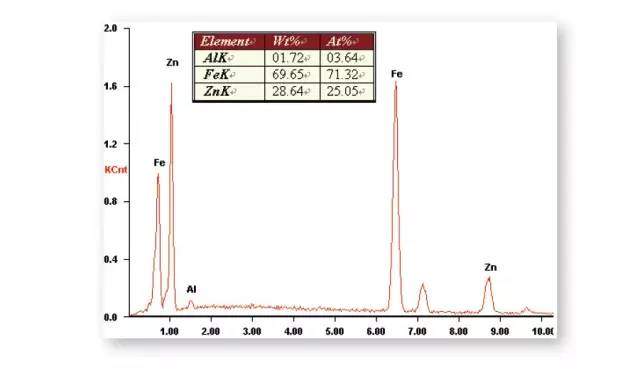

XPS在GDS剥蚀后测试的结果

在仪器界，也不是每一次约会都是如此地成功，只有对彼此了解得更多，才能增加“牵手”的几率。

至此，GDS微课堂全部结束啦！但是大家不用遗憾，在休息一段时间后，我们还将一如既往地带来其他光谱技术。期待我们的下次约会吧！

GDS微课堂
GDS作为一种新型镀层元素分析技术，正逐渐在各个领域崭露头角。

6月8日起资深光谱专家Dr. JY 将通过HORIBA Scientific微信公众号，采用片段式教学，充分利用大家的碎片化时间，带领大家深度剖析GDS，学习新技术，提高实验效率。
