[商家供应] 【GDS微课堂-8】跨界合作——GDS和他的小伙伴们（上）

本商家没有参加优惠活动，一起邀请他来参加吧 我的代金券

代金券0元
我要兑换代金券
限量 x 张
满 x 可使用；有效期 x 天；过期可退

内容

人类社会中，每个独立个体都有自己的特长，大家通过合作的方式将自己的优势尽可能地发挥，从而实现双赢。在仪器界，这个道理同样适用，仪器们通过彼此间的亲密合作，可以多方位、多角度地将待检样品的信息层层挖掘。

那你知道GDS都有哪些小伙伴吗？他们平常在一起都在玩些什么呢？今天我们就来认识一下他们。

【GDS微课堂-8】跨界合作——GDS和他的小伙伴们（上）


【GDS微课堂-8】跨界合作——GDS和他的小伙伴们（上）-1

除了上节课中提到的GDS可以为扫描电镜制备样品外，这两台仪器结合，还可以表征样品！

【GDS微课堂-8】跨界合作——GDS和他的小伙伴们（上）-2

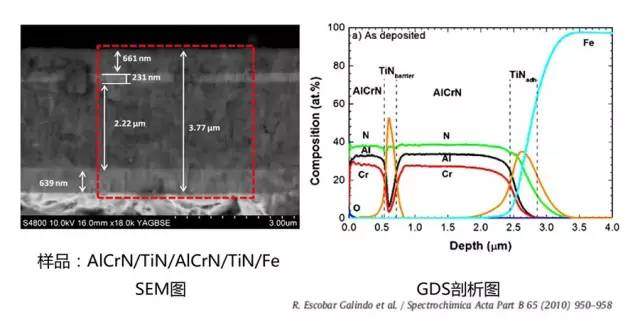

上图是同一个样品使用SEM和GDS分别测试的结果，SEM提供了样品横截面的结构：根据颜色的深浅，可以了解到样品包含4个镀层，图中详细标注了不同镀层的厚度；GDS则展示了样品中各元素从表面到铁基体的含量分布。两个结果有交叠的信息也有截然不同的信息，是不是比单一一种技术更加全面、形象了呢？
【GDS微课堂-8】跨界合作——GDS和他的小伙伴们（上）-3

通过下面的例子，我们来看看GDS和拉曼之间又能产生什么样的火花？

实验方法
在特定溶液中采用阳极溅射的方式，使得铁基表面沉积铁氧化物
在空气中采用不同的温度（350℃、400℃、450℃）进行退火。
分别利用拉曼和GDS对不同条件下的样品进行检测

【GDS微课堂-8】跨界合作——GDS和他的小伙伴们（上）-4

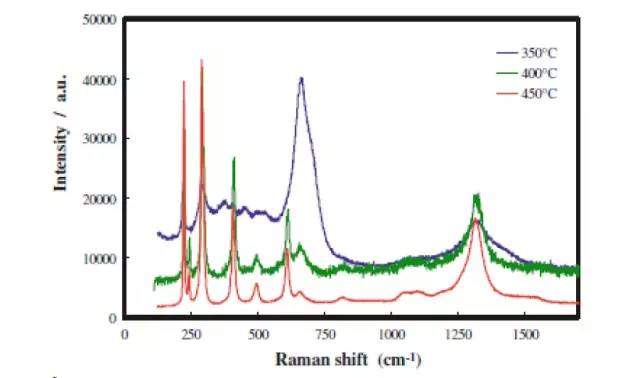

拉曼光谱图


【GDS微课堂-8】跨界合作——GDS和他的小伙伴们（上）-5


【GDS微课堂-8】跨界合作——GDS和他的小伙伴们（上）-6

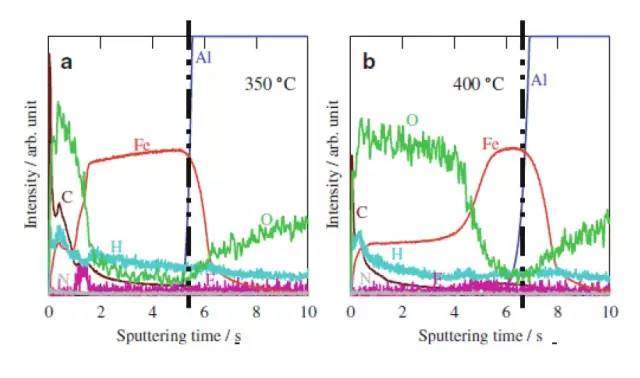

GDS分析图


分析拉曼光谱的检测结果，与拉曼谱图库对比，可直观得知350℃时实验沉积的铁氧化物为磁铁矿（662 cm-1和370cm-1是磁铁矿的特征峰），而400℃和450℃以赤铁矿为主。另一方面通过GDS， 又可以看出，虽然400℃和450℃实验条件下产物类似，但是随着深度的变化，产物分布也是在不断改变的。

这一章节就先给大家介绍GDS与SEM和拉曼光谱这两种技术的合作吧！下节我们再去看看GDS与椭偏和XPS如何联合表征样品。

【GDS微课堂-8】跨界合作——GDS和他的小伙伴们（上）-7






GDS微课堂
GDS作为一种新型镀层元素分析技术，正逐渐在各个领域崭露头角。

6月8日起资深光谱专家Dr. JY 将通过HORIBA Scientific微信公众号，采用片段式教学，充分利用大家的碎片化时间，带领大家深度剖析GDS，学习新技术，提高实验效率。
