小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » ansys如何定义随空间连续变化、随时间离散变化的压力函数？
151/2返回列表12下一页
查看: 1006  |  回复: 14
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xueshu帝

新虫 (初入文坛)

[求助] ansys如何定义随空间连续变化、随时间离散变化的压力函数？已有1人参与

想做一个ansys动力响应分析，模型表面施加的压力是一个随空间和时间同时变化的函数，压力pressure=aa*{Y} , 其中aa是随time变化的离散表函数，对应关系如下：
—————————————————————————————————
time                         aa
0                                0
0.1                                 -10
0.2                                 20
0.3                                 17
0.4                                 20
————————————————————————————————
该压力函数的定义，可能需要嵌入 表和数组，比较难。
求助ansys大神，如何定义这样的函数？
回复此楼

» 猜你喜欢
1楼2017-10-22 21:37:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

shgao20

专家顾问 (职业作家)

【答案】应助回帖

没有做过这种问题，不过有两种办法可以试试：
1  使用分段函数定义该载荷，定义一个函数 a*{y}，其中的 a 按照数组 aa 定义的时间值，将时间分为几段，以 aa 数组中的值作为分段点的 a 值。
2  定义一个函数 a*{y}，在读入该函数时设置 a=1。然后，按照 aa 数组定义的时间值，将整个求解过程分为若干载荷步，在每一个时间点 t，插值得到 aa(t)，用来修改上述函数中的 a 值，然后将该函数作为载荷施加到结构上并求解。
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

xueshu帝
6楼2017-10-26 09:28:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yumpie

新虫 (小有名气)

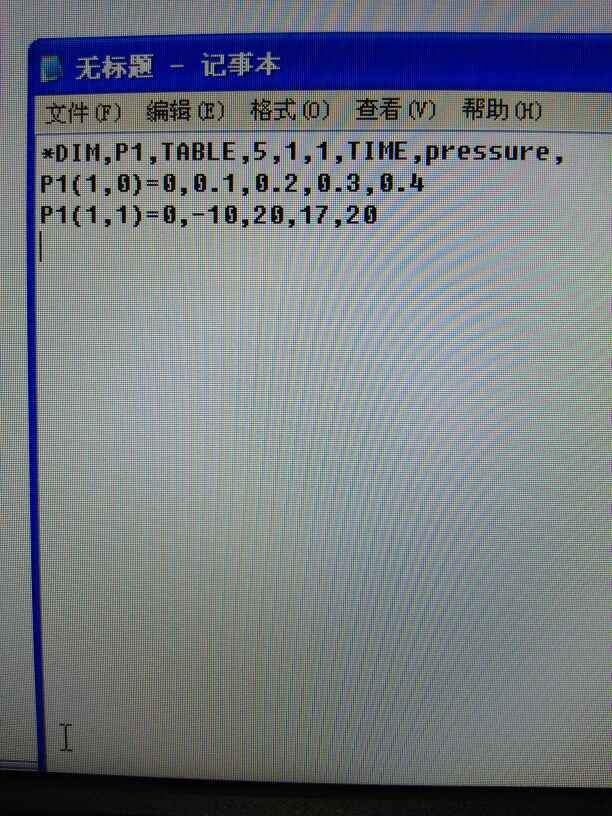

table应该可以吧

发自小木虫Android客户端
赞一下(1人) 回复此楼
交给我你就不用放心了，没有错不了的事儿
4楼2017-10-24 11:19:09
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

不是几句话能说清楚的。时间步 300 多步也可以实现，原理是一样的。
  如果确有需要，你可以发邮件和我联系，不过我会收取少量费用的。
赞一下(1人) 回复此楼
13楼2017-10-31 07:47:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xueshu帝

新虫 (初入文坛)
没人吗？自己顶一下

发自小木虫Android客户端
回复此楼
2楼2017-10-23 18:31:40
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

15902927725

新虫 (初入文坛)
同样问题

发自小木虫Android客户端
回复此楼
3楼2017-10-23 19:15:52
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueshu帝

新虫 (初入文坛)
自己顶一下

发自小木虫Android客户端
回复此楼
5楼2017-10-24 17:25:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueshu帝

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by shgao20 at 2017-10-26 09:28:23
没有做过这种问题，不过有两种办法可以试试：
1  使用分段函数定义该载荷，定义一个函数 a*{y}，其中的 a 按照数组 aa 定义的时间值，将时间分为几段，以 aa 数组中的值作为分段点的 a 值。
2  定义一个函数 a* ...

我的时间步数有300多步，采用方法一和二都有不现实

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-10-29 22:23:04
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueshu帝

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by yumpie at 2017-10-24 11:19:09
table应该可以吧

大神能详细说一下吗

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-10-29 22:24:19
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xueshu帝

新虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by shgao20 at 2017-10-26 09:28:23
没有做过这种问题，不过有两种办法可以试试：
1  使用分段函数定义该载荷，定义一个函数 a*{y}，其中的 a 按照数组 aa 定义的时间值，将时间分为几段，以 aa 数组中的值作为分段点的 a 值。
2  定义一个函数 a* ...

层主说的方法2
第1步：定义函数function=a *{y}  ，保存后，读入函数
第2步：定义表格aa
第3步： 循环/*DO   i
                           /SOLU
                            a= aa(i)   ;
              加载面载荷函数function;
                              solve
                      /*ENDDO
可是这样存在一个问题：在定义函数function的时候 a 只能是一个常数，且是一个局部变量，再用数组对a赋值是无效的！
赞一下 回复此楼
9楼2017-10-30 12:00:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yumpie

新虫 (小有名气)
ansys如何定义随空间连续变化、随时间离散变化的压力函数？

发自小木虫Android客户端
赞一下 回复此楼
交给我你就不用放心了，没有错不了的事儿
10楼2017-10-30 14:56:12
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
