[交流] 求助，电化学阻抗谱拟合不出来 已有2人参与

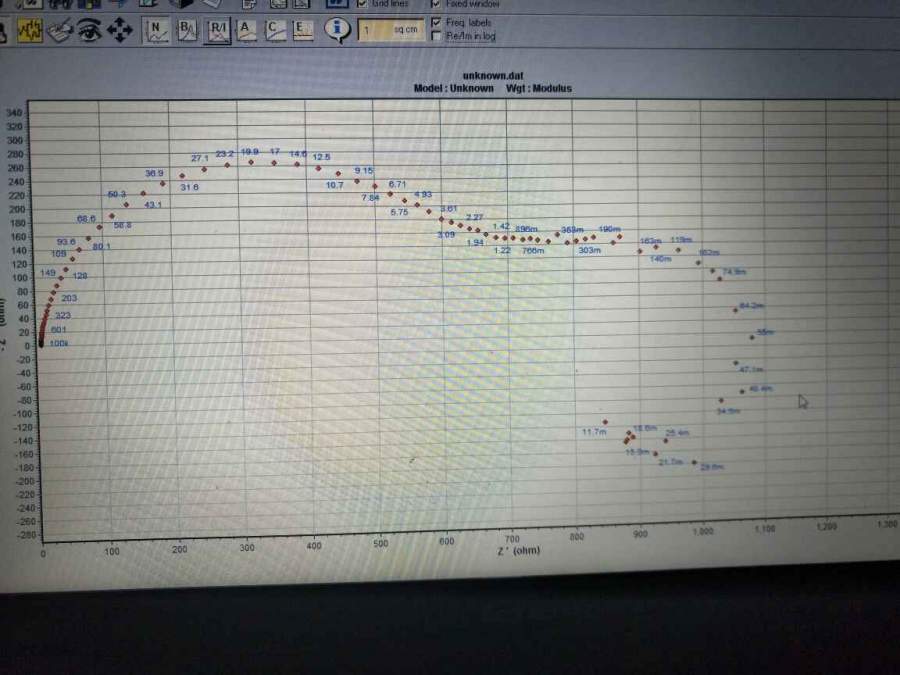

我的电化学阻抗谱拟合了好几天，一直找不到合适的，要么是误差＞10%，要么是等效电路完全不符，不知如何是好。请虫友们支招啊！十分感谢！

求助，电化学阻抗谱拟合不出来


发自小木虫Android客户端
回复此楼

» 收录本帖的淘帖专辑推荐

My阻抗专用

» 猜你喜欢
1楼 2017-10-19 12:03:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sherry_佳

新虫 (初入文坛)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
2014_小胖子: 金币+1 2017-10-22 20:55:55
Nyquist图和Bode图两个一起观察，看是不是有两个时间常数。Nyquist图上低频区出现了吸附过程，两个不规则半圆，R和C的并联电路，且有常相位角元件，等效电路其实越简化越好
赞一下(2人) 回复此楼
2楼2017-10-19 16:11:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

地头深吻你

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by sherry_佳 at 2017-10-19 16:11:22
Nyquist图和Bode图两个一起观察，看是不是有两个时间常数。Nyquist图上低频区出现了吸附过程，两个不规则半圆，R和C的并联电路，且有常相位角元件，等效电路其实越简化越好

谢谢大神，可是感抗这边拟合不是很好别人也是用的电路图，我用的那个确不是都＜10%，是不是也可以？

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-10-19 21:10:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

地头深吻你

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by sherry_佳 at 2017-10-19 16:11:22
Nyquist图和Bode图两个一起观察，看是不是有两个时间常数。Nyquist图上低频区出现了吸附过程，两个不规则半圆，R和C的并联电路，且有常相位角元件，等效电路其实越简化越好

感抗那个是不是不用在意？我这方面的和感抗没什么关系，一般文献我没有说明这个感抗

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-10-19 21:17:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LENGTAO520

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如果是涂层电极， 建议首先搞明白你的电子传导机制，根据对应的电路图来拟合，各个元件具有物理意义，如果差别不大，应该会拟合好
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

地头深吻你
若是。。能够，，
5楼2017-10-20 12:32:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

地头深吻你

新虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by LENGTAO520 at 2017-10-20 12:32:29
如果是涂层电极， 建议首先搞明白你的电子传导机制，根据对应的电路图来拟合，各个元件具有物理意义，如果差别不大，应该会拟合好

谢谢，仅仅是镁合金表面。

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-10-22 12:22:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sherry_佳

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by 地头深吻你 at 2017-10-19 21:10:23
谢谢大神，可是感抗这边拟合不是很好别人也是用的电路图，我用的那个确不是都＜10%，是不是也可以？
...

你需要的是数据还是原理讨论，分析过程的话，只要能合理解释等效电路就行了。交流阻抗中拟合等效电路是比较麻烦的。只能是慢慢摸索了。不一定用软件中的电路，你可以自己写的
赞一下 回复此楼
7楼2017-10-23 16:11:20
