[求助] 电容器CV测试 已有3人参与

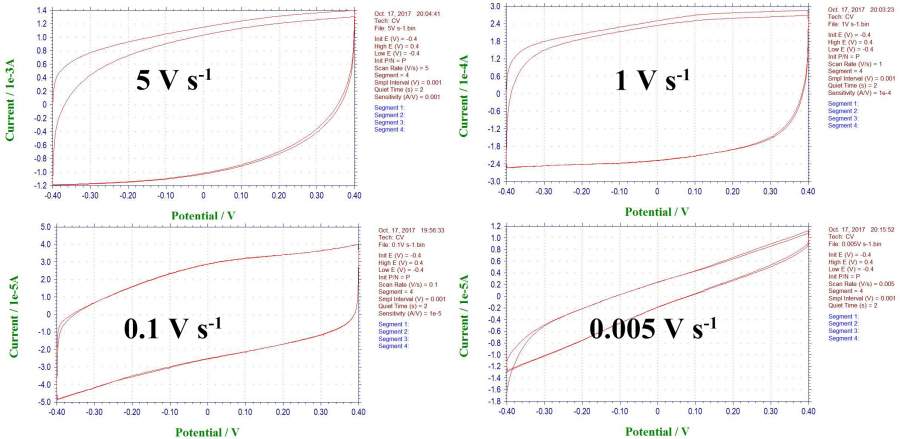

最近做了一个叉指电容器，活性材料用的是碳管，集流体是镍片，用PVA+磷酸做成固态电解质，二电极测试CV曲线，得到的曲线如图所示，可以看出来随着扫描速率的减小，CV曲线的变形越大，而且越来越倾斜，变成平行四边形。


      想请教一下，这种现象好像与常理不符吧，一般来说都是扫描速率越小，曲线越接近于完美矩形吧，现在来看正好相反啊；第二个问题是，扫描速率小的时候为啥曲线向上变形啊？

电容器CV测试
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2017-10-18 20:53:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjfxmc

铁杆木虫 (正式写手)
这是纵坐标数量级太小导致的，把它们放一张图里面就不会了

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-10-18 21:00:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

myuzone

铁杆木虫 (著名写手)
引用回帖:
2楼: Originally posted by wjfxmc at 2017-10-18 21:00:21
这是纵坐标数量级太小导致的，把它们放一张图里面就不会了

放到一张图里面倒是看不出来变形了，但是按理来说扫描速率小了应该更接近于理想电容器吧，也就是矩形的？
赞一下 回复此楼
3楼2017-10-18 21:09:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanxinghan

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
2014_小胖子: 金币+1 2017-11-13 08:55:06
原因：Q（电量）=i（电流）*t（时间）
             Q（电量）=C（电容）*E（电压）
得到：i=C*E/t（E/t等于扫速）
即：电流与扫速有关，但是目前所有的电化学工作站都是数字化，数字具有离散性
赞一下(1人) 回复此楼
4楼2017-10-19 00:00:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
2014_小胖子: 应助贴请勿灌水 2017-11-13 08:55:21
本帖仅楼主可见
赞一下
5楼2017-11-12 11:30:04
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

myuzone

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by 打酱油lxh at 2017-11-12 11:30:04
请问是如何解决的，目前也遇到了相同的问题。

木有解决
回复此楼
6楼2017-11-12 23:41:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jesus_Love

新虫 (初入文坛)

【答案】应助回帖

把低扫速的总左边缩小看看？另外楼主碳管大概多厚呀？充放电测试有性能怎么样？
赞一下 回复此楼
7楼2018-01-10 10:18:13
