[求助] 跪求 QC 多尺度模拟一个单晶中插入一个内部裂纹

如题，我想在 QC 多尺度模拟一个单晶中插入一个内部裂纹（内边界），我的代码中裂纹虽然是有了，但是外部边界不是我想要的矩形，而且运行会报错 `Point outside all grains`，萌新跪求大佬们支招。

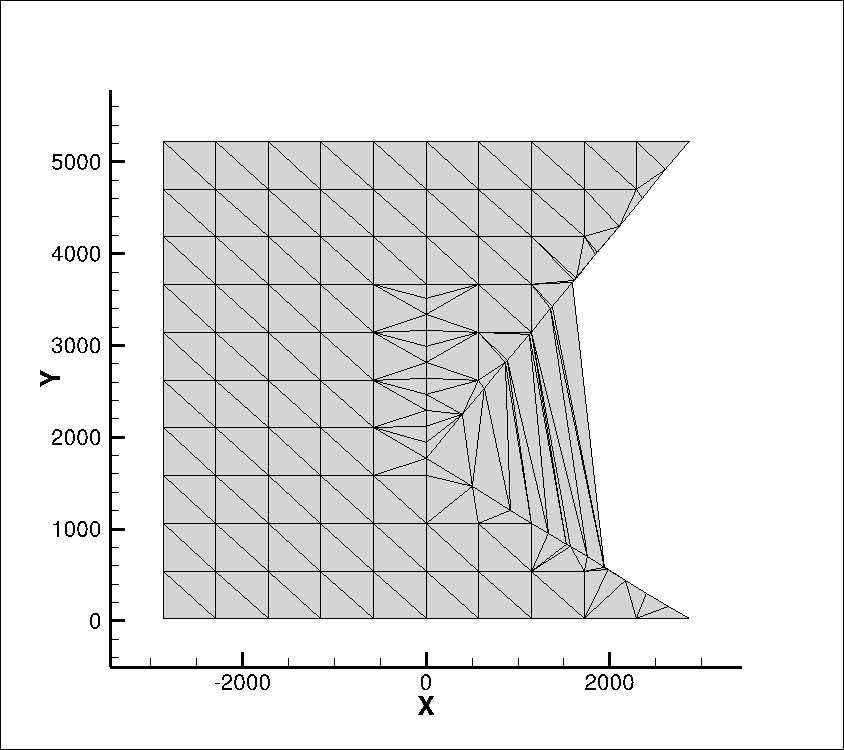

就像附件中的图一样，我设的本来是个矩形单晶，但是最后一条边就扭曲了，尽管中间是有了裂纹。

我是用的遍历每个边界顶点的方法来生成边界节点，用两个顶点相减然后得到一个向量，用这个向量来差值得到这两个顶点之间的节点，再将这些节点位置用 `NearestBSite()` 函数找出最近的符合晶格常数的节点，但是这的函数在求最后一条边上的节点坐标时出了问题，使得最后一条边扭曲了，但是我还不知道怎么改。

具体的代码和结果我放在了 GitHub 上，大家可以去看看。谢谢大家～
