[求助] 充放电曲线 已有1人参与

新人求问，求大神告知：怎样根据开路电压处理电池的充放电曲线（5ml/min处理成图片‘’处理后”），从而得到库伦效率，能量效率，电压效率

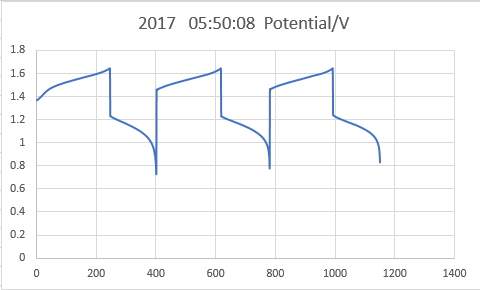

充放电曲线

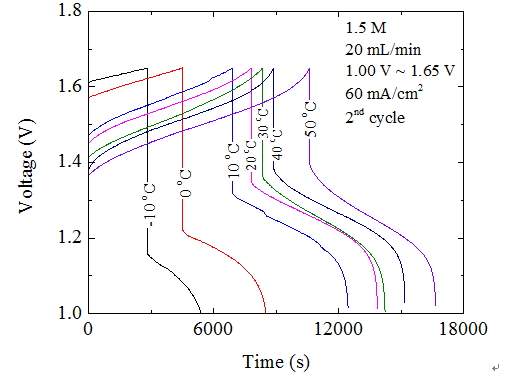

充放电曲线-1
回复此楼

» 猜你喜欢
1楼 2017-10-09 20:17:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

slfzyx

金虫 (小有名气)

【答案】应助回帖

你这个很明显是恒流充放电啊，库伦效率，就是充放电库伦量的比喽，Q=It。

你自己恒流多少你是知道的，比如0.1A，以一个充放电循环为例，充电5h，那充电电量Qc=0.5Ah喽；放电比如说4h，那放电电量Qd=0.4Ah喽。

库伦效率=放电量/充电量=0.4Ah/0.5Ah=80%

电化学人诶，这个是挺基本的啊，可得长点心了~
赞一下 回复此楼
2楼2017-11-20 22:22:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电化学人

新虫 (小有名气)
引用回帖:
2楼: Originally posted by slfzyx at 2017-11-20 22:22:42
你这个很明显是恒流充放电啊，库伦效率，就是充放电库伦量的比喽，Q=It。

你自己恒流多少你是知道的，比如0.1A，以一个充放电循环为例，充电5h，那充电电量Qc=0.5Ah喽；放电比如说4h，那放电电量Qd=0.4Ah喽。

...

你说的我懂，可是要根据SOC截取啊
赞一下 回复此楼
3楼2017-11-22 08:52:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

slfzyx

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
电化学人: 金币+5 2017-12-24 08:18:06
跟SOC没有关系吧，你充电过程的Ah和放电过程的Ah和SOC有什么关系啊，你曲线都有了，我就是就你的曲线来回答啊。。。。。至于选什么SOC是你自行操作的问题。
赞一下 回复此楼
4楼2017-12-24 05:02:14
