[求助] 关于ANSYS CFD 18.0的ICEM CFD导入PARASOLID文件的问题

大家好，本人刚开始接触ANSYS CFD软件，目前单位购买的是研究版的，版本是18.0，计算机系统为WINDOWS 8.0。在学习过程中遇到了问题。需要在ICEM CFD中导入parasolid (例如x_t类型文件)。按照一些教材上的操作，在15.0版本下，直接在ICEM CFD下点击files->Import Geometry->Legacy->Parasolid即可导入，如图1。但是在18.0中，Legacy下不包含parasolid项，如图2所示。请问各位专家，在18.0下的ICEM CFD应如何导入parasolid类型文件？请各位不吝赐教。

关于ANSYS CFD 18.0的ICEM CFD导入PARASOLID文件的问题
图1 15.0界面


关于ANSYS CFD 18.0的ICEM CFD导入PARASOLID文件的问题-1

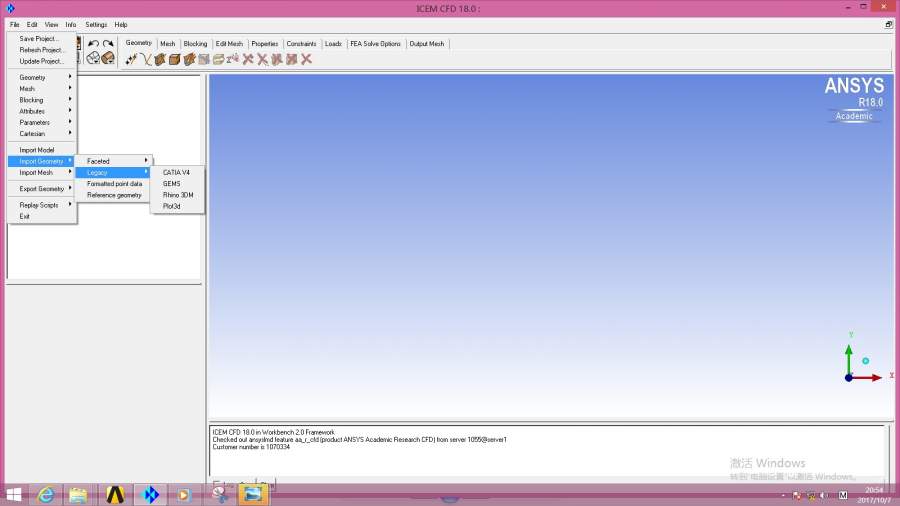

图2 18.0界面@wuming524
回复此楼

» 猜你喜欢
披荆斩棘中前进。
1楼 2017-10-07 21:37:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

rensida

新虫 (正式写手)
通过input model就可以啦

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2017-10-07 22:54:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

睡一觉就好了

铁虫 (初入文坛)
引用回帖:
9楼: Originally posted by cln116 at 2017-11-23 06:54:23
先用model designer（DM）导入，保存。再用ICEM CAD 的import model导入DM保存的文件，该文件在GEOM文件夹下。我觉得V18.0将功能进行了调整。
...

好的谢谢啦，我知道啦，我在icemcfd
里面直接点击import model  在选择界面更改文件类型为parasolid格式，就找到了可以到导入的.x-t格式的文件。

发自小木虫Android客户端
赞一下(1人) 回复此楼
10楼2017-11-23 10:22:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

cln116

捐助贵宾 (知名作家)
引用回帖:
2楼: Originally posted by rensida at 2017-10-07 22:54:47
通过input model就可以啦

明天我试试。

发自小木虫Android客户端
回复此楼
披荆斩棘中前进。
3楼2017-10-07 22:58:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凌瑾年

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by cln116 at 2017-10-07 22:58:02
明天我试试。
...

楼主请问问题解决了吗？

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-11-01 00:17:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cln116

捐助贵宾 (知名作家)
引用回帖:
4楼: Originally posted by 凌瑾年 at 2017-11-01 00:17:05
楼主请问问题解决了吗？
...

解决了。先导入MD，再导入ICEM。

发自小木虫Android客户端
赞一下 回复此楼
披荆斩棘中前进。
5楼2017-11-04 13:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

嗨皮妞爷520

新虫 (初入文坛)
您好！我想模拟喷涂过程中喷涂粉末的临界速度，这个难吗？
赞一下 回复此楼
6楼2017-11-07 20:36:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cln116

捐助贵宾 (知名作家)
这个不懂啊。

发自小木虫Android客户端
回复此楼
披荆斩棘中前进。
7楼2017-11-07 21:12:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

睡一觉就好了

铁虫 (初入文坛)
求助楼主 ，我的也是ansys18.0 版本的  ，也是不能导入 parasolid (例如x_t类型文件)格式的文件，求做具体操作 ？？
我用solidworks建的模型，模型另存为  parasolid格式，保存路径无中文字符，
在ICEM CFD 中  按照上面的单击 import model  并不能选择任何文件
怎么操作啊 谢谢楼主啦
赞一下 回复此楼
8楼2017-11-22 10:58:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cln116

捐助贵宾 (知名作家)
引用回帖:
8楼: Originally posted by 睡一觉就好了 at 2017-11-22 10:58:40
求助楼主 ，我的也是ansys18.0 版本的  ，也是不能导入 parasolid (例如x_t类型文件)格式的文件，求做具体操作 ？？
我用solidworks建的模型，模型另存为  parasolid格式，保存路径无中文字符，
在ICEM CFD 中  按 ...

先用model designer（DM）导入，保存。再用ICEM CAD 的import model导入DM保存的文件，该文件在GEOM文件夹下。我觉得V18.0将功能进行了调整。

发自小木虫Android客户端
赞一下 回复此楼
披荆斩棘中前进。
9楼2017-11-23 06:54:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
