[交流] 小白请教icem画网格问题 已有1人参与

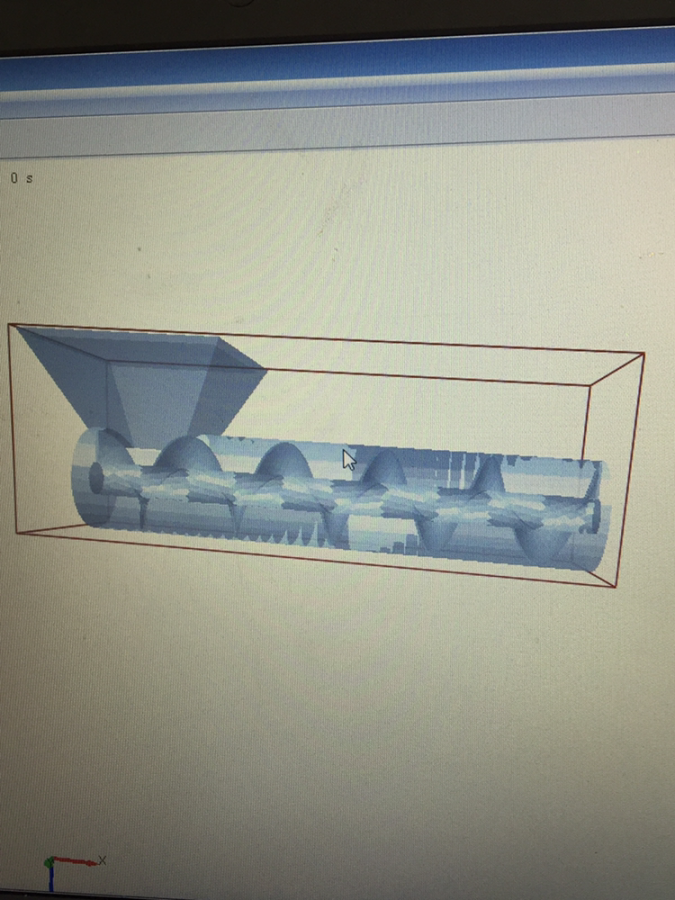

如图所示的装置，尺寸大致选好后，画非结构时内部螺旋会不成形破碎成一块一块，如果非开画，还会提示有hole，之前听说要用高级函数控制，但是百度了之后不太懂，请问具体应该怎么做呢？

小白请教icem画网格问题


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2017-10-03 09:03:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keeep0394

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
首先进行几何修复，目的是去除杂七杂八的面或线；然后设置面的属性，好像是split，确保需要的面会生成网格；要确保几何模型是封闭的，然后创建body，即流体域或固体域，也可以不创建body，直接生成网格。如果有多于一个封闭区域，会形成多个body，后期合并就行。
赞一下 回复此楼
2楼2017-10-03 22:58:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一木子

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by keeep0394 at 2017-10-03 22:58:24
首先进行几何修复，目的是去除杂七杂八的面或线；然后设置面的属性，好像是split，确保需要的面会生成网格；要确保几何模型是封闭的，然后创建body，即流体域或固体域，也可以不创建body，直接生成网格。如果有多于 ...

这个我懂，但是网格生成之后螺旋不在了，是怎么设置呢应该

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-10-08 16:18:51
