[求助] 请求大神指点一下交流阻抗谱的分析，万分感谢！！ 已有1人参与

电化学初学者。

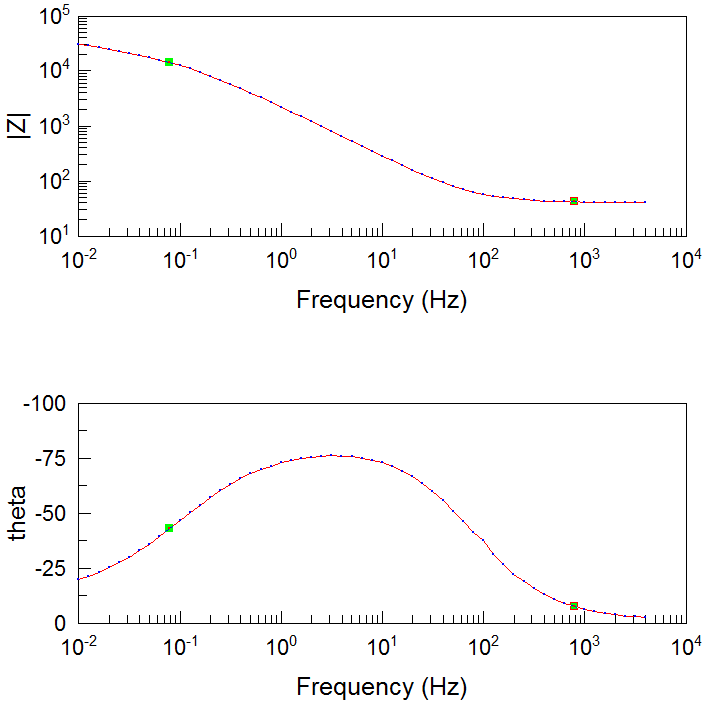

图为镍基合金在0.5M氢氟酸中的交流阻抗谱，刚开始使用Zview拟合，在高频阶段不能完美拟合，低频阶段变成了和Z’轴平行的直线。不知该如何拟合。
请求各位指点一下数据应该怎么解释，这应该属于哪种模型？用什么样的等价电路去拟合？

请求大神指点一下交流阻抗谱的分析，万分感谢！！

请求大神指点一下交流阻抗谱的分析，万分感谢！！-1
回复此楼

» 猜你喜欢
1楼 2017-09-27 12:10:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hly4111220

金虫 (初入文坛)
求各位指点！！
回复此楼

» 本帖已获得的红花（最新10朵）

mengkevam
2楼2017-09-27 18:48:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hly4111220

金虫 (初入文坛)
没有大神们帮忙吗…

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-09-29 14:11:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
从拟合的曲线看，曲线重叠得很好嘛，看看拟合误差大小，如果某个元件的误差超过10%，即使曲线重叠好，其拟合结果也认为是不合理的。
用ZsimpWin最简单方便。你可以试一试R（QR）
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2017-09-29 22:42:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hly4111220

金虫 (初入文坛)
引用回帖:
4楼: Originally posted by Jackcd12 at 2017-09-29 22:42:14
从拟合的曲线看，曲线重叠得很好嘛，看看拟合误差大小，如果某个元件的误差超过10%，即使曲线重叠好，其拟合结果也认为是不合理的。
用ZsimpWin最简单方便。你可以试一试R（QR）

感谢您的回帖!没能及时回复非常抱歉。
这是用ZView打开的数据就是这么现实的，所以红线并不是拟合数据。我用了您说的Zsimwin试着拟合了数据的到了以下的结果。

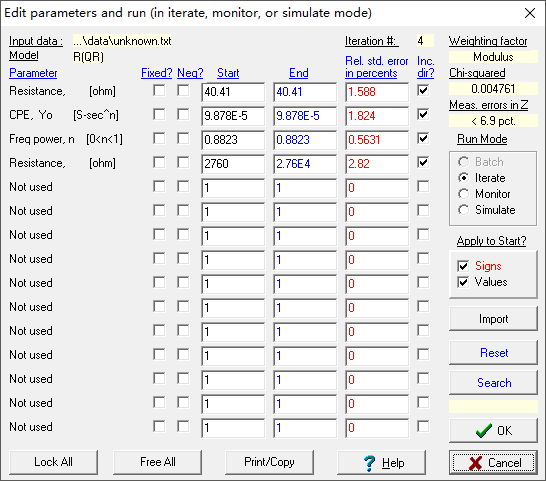

这是用R（QR）拟合得到的结果，虽然误差较小但拟合曲线偏差较大，我想这样是不可以用的吧。
请求大神指点一下交流阻抗谱的分析，万分感谢！！-2 请求大神指点一下交流阻抗谱的分析，万分感谢！！-3

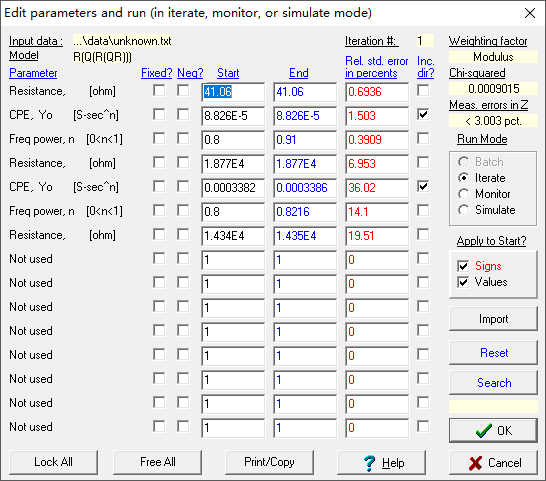

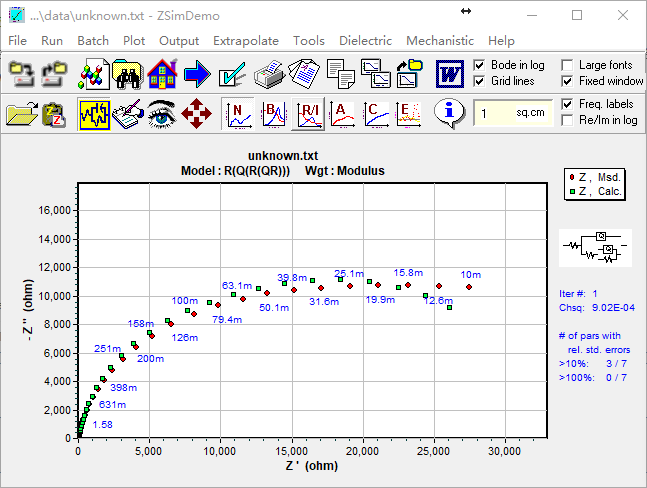

然后试着用R（R（Q（QR）））进行了拟合，拟合的效果稍微好了点但是低频区拟合不上，并且原件误差较大。
请求大神指点一下交流阻抗谱的分析，万分感谢！！-4 请求大神指点一下交流阻抗谱的分析，万分感谢！！-5

另外因为不熟悉这个软件。所以上述结果没有对初值进行修改。
请问修改初值的步骤是勾选要修改原件的fixed，选择Iterate，之后点Ok吗？我这样做了之后软件就会在运算步骤卡死，在之后就只能强行关闭了。
不知是否操作方法不对。希望能再次不吝赐教！非常感谢！
赞一下 回复此楼
5楼2017-10-08 17:23:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
hly4111220: 金币+100, ★★★★★最佳答案, 非常感谢您的帮助！ 2017-10-10 19:01:43
引用回帖:
5楼: Originally posted by hly4111220 at 2017-10-08 17:23:54
感谢您的回帖!没能及时回复非常抱歉。
这是用ZView打开的数据就是这么现实的，所以红线并不是拟合数据。我用了您说的Zsimwin试着拟合了数据的到了以下的结果。
这是用R（QR）拟合得到的结果，虽然误差较小但拟合 ...

第二个要好得多。你现在的操作是自动拟合，不需要设置初始值。
你还可以在第二个电路基础上选择其它类似的电路，其中，考虑将最里面那个R换成W试一试。直到只有一个元件的误差太大但曲线重叠很好时，才考虑手动修改初始值。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2017-10-08 20:54:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

10044106

新虫 (初入文坛)
体系没有稳定就测EIS了吧，很少有平行于实轴的情况，多数都有实部收缩的现象。可以倒着扫从低频到高频看看如果结果一样的话就是体系本来的特性，否则就是没稳定

发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-11-10 11:57:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

musimi

新虫 (初入文坛)
有没有大神知道测铂碳的交流阻抗谱出现不了前面的半圆趋势

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-11-14 09:06:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5～昔年

新虫 (小有名气)
不是自动拟合的吗？

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-11-28 16:54:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mengkevam

新虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by hly4111220 at 2017-09-27 18:48:35
求各位指点！！

能否向楼主请教一下关于Zview拟合的问题
赞一下 回复此楼
10楼2017-12-26 14:57:00
