[求助]
交流阻抗拟合问题，求助 已有2人参与
|
|

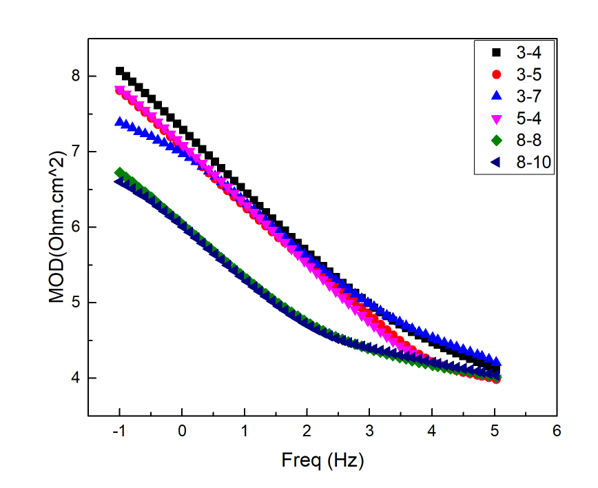

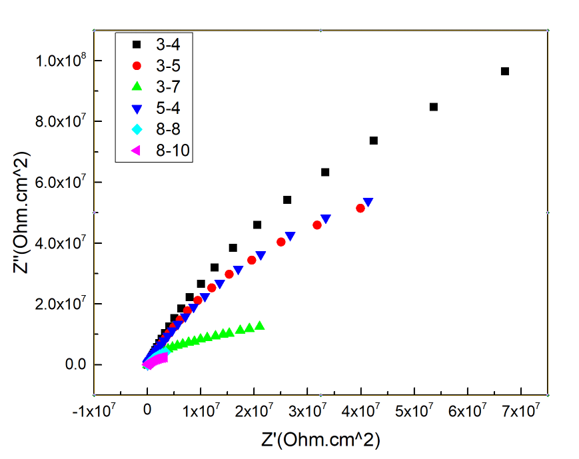

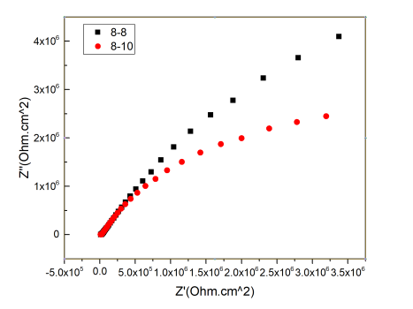

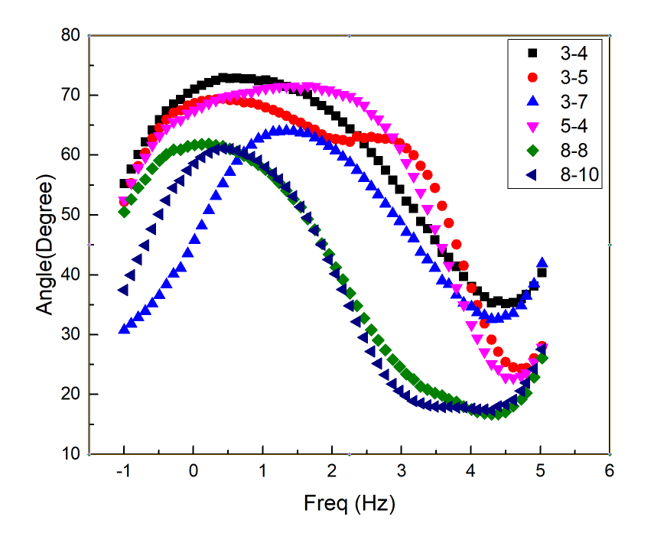

材料是430不锈钢， 工作电极的面积是直径1mm的圆形电极，（nyquist图只能看到1/4圆弧是不是和电极面积有关？） 测试环境是3.5%氯化钠 8-8 8-10腐蚀很严重，点蚀发生 3-5（为什么只有这个电极有两个时间常数，） 3-7是划痕处电极测试 按照书上和文献上给的等效电路模拟，误差值都很大。 刚做电化学，好多东西都不清楚，匆匆忙忙看了很多，现在乱七八糟。。。。。  图片1.png  图片2.png  图片3.png  图片4.png |
回复此楼» 猜你喜欢
湖南农业大学能源材料创新团队招收2025化学专业研究生（学硕）调剂
已经有0人回复
-
2026年西华大学材料学院-材料近净成形与表面技术研究团队-招收调剂研究生
已经有9人回复
-
物理化学论文润色/翻译怎么收费?
已经有84人回复
-
调剂信息
已经有0人回复
-
华南理工0703化学，总分336求调剂
已经有5人回复
-
河北农大生物与医药专业招收调剂，名额充足
已经有0人回复
-
齐鲁工业大学 国家重点实验室-新能源、锂离子电池、材料、化学方向
已经有0人回复
-
一志愿前4位代码0703均可报名-河北大学分析化学专业招收调剂考生
已经有57人回复
-
★★爆★★0860生物与医药调剂考生看过来，河北大学化学与材料科学学院
已经有65人回复
-
杰青/长江团队招收调剂
已经有0人回复
-
中南林业科技大学罗勇锋教授团队2026年招收材料类调剂研究生
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
t_donghui
铁虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 2833.8
- 散金: 600
- 红花: 1
- 帖子: 972
- 在线: 218.3小时
- 虫号: 3941692
- 注册: 2015-06-26
- 性别: GG
- 专业: 集成电路设计与测试
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
xyxiang111: 金币+7 2017-10-10 14:27:22
感谢参与，应助指数 +1
xyxiang111: 金币+7 2017-10-10 14:27:22
|
首先nyquist图只有四分之一是因为你测的体系阻抗很大，很难出现完整的圆弧，这跟电极面积没有关系。其次，3-4及5-4也是两个时间常数(电极表面钝化面积与活化面积(cl离子影响产生)的界面阻抗并联耦合，同时nyquist上有加宽的容抗弧)，只不过两时间常数叠加在一起，所以看起来是一个比较宽的峰。最后，建议你看看曹楚南先生的电化学阻抗谱最后一章，里面提到了这个问题。 发自小木虫Android客户端 |
2楼2017-09-27 23:01:36
超越地平线
金虫 (小有名气)
- 应助: 8 (幼儿园)
- 金币: 2426.9
- 红花: 4
- 帖子: 88
- 在线: 19.5小时
- 虫号: 2639737
- 注册: 2013-09-06
- 性别: GG
- 专业: 能源化工
3楼2017-09-28 18:49:08
