[求助] ICEM保存网格时出错，如下： WARNING: Mesh has uncovered edges. 已有1人参与

用FLUENT打开网格时出现如下错误，请问是什么原因，谢谢。
WARNING: Cell 0 of thread 95 is missing face 3.
Cell Centroid is (-190.062216, 15.714857).
       Clearing partially read grid.


Error: Build Grid: Aborted due to critical error.


Error: Build Grid: Aborted due to critical error.

Error Object: #f
希望多家多多帮助，谢谢
回复此楼

» 猜你喜欢
1楼 2017-09-20 22:25:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Ray williams

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
如果你画的是结构化网格，请注意一下网格的关联是否正确，点、线、面的关联都要检查。如果是非结构化网格，请检查计算域是否被完整包覆，计算域表面和内部实体表面是否留有缝隙或孔洞。没有具体网格，只能告诉你这些。
赞一下(2人) 回复此楼
一入土木深似海，从此不再是文青
2楼2017-09-20 22:36:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ray williams

新虫 (正式写手)
引用回帖:
4楼: Originally posted by fighting奋斗 at 2017-09-21 10:05:41
画的四二维结构网格，不画面可以嘛，还是说画网格必须有点线面，谢谢

...

应该是可以的，因为块的生成就填充了这个面。你应该注意检查点线关联，还有就是SolidWorks导入icem可能会有几何信息丢失，最好对几何模型做一下修理。

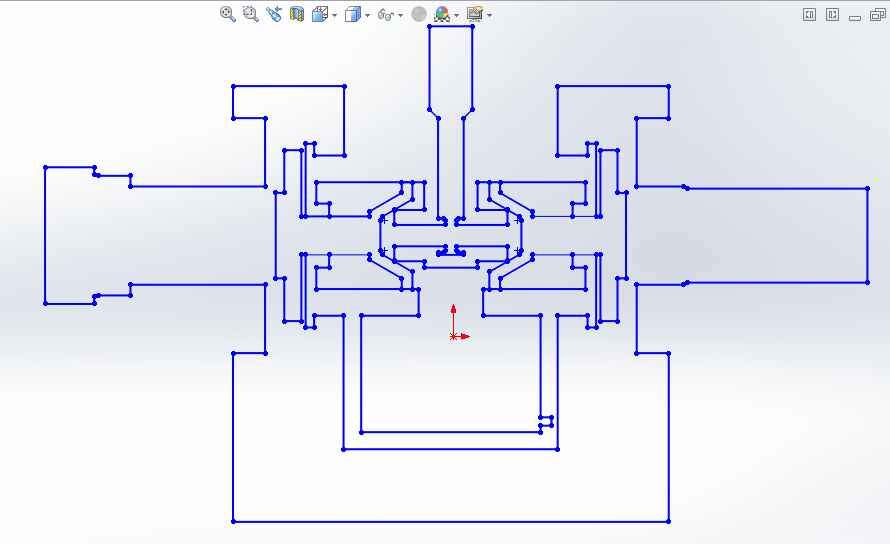

不过我看你这个计算域很复杂的样子，你确定你用的是结构化网格？

发自小木虫Android客户端
赞一下(1人) 回复此楼
一入土木深似海，从此不再是文青
5楼2017-09-21 12:23:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

fighting奋斗

金虫 (小有名气)
我画的是二维结构网格，没有画面可以嘛

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-09-21 10:01:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fighting奋斗

金虫 (小有名气)
引用回帖:
2楼: Originally posted by Ray williams at 2017-09-20 22:36:09
如果你画的是结构化网格，请注意一下网格的关联是否正确，点、线、面的关联都要检查。如果是非结构化网格，请检查计算域是否被完整包覆，计算域表面和内部实体表面是否留有缝隙或孔洞。没有具体网格，只能告诉你这些 ...

画的四二维结构网格，不画面可以嘛，还是说画网格必须有点线面，谢谢
ICEM保存网格时出错，如下： WARNING: Mesh has uncovered edges.



发自小木虫Android客户端
赞一下 回复此楼
4楼2017-09-21 10:05:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fighting奋斗

金虫 (小有名气)
引用回帖:
5楼: Originally posted by Ray williams at 2017-09-21 12:23:57
应该是可以的，因为块的生成就填充了这个面。你应该注意检查点线关联，还有就是SolidWorks导入icem可能会有几何信息丢失，最好对几何模型做一下修理。
不过我看你这个计算域很复杂的样子，你确定你用的是结构化网格 ...

好的，谢谢，模型在solidworks里建的，有些线段共线，可能是这个原因，我现在重新开始画，这个模型画网格采用什么方式比较好，哪种结构呢

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-09-21 14:10:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ray williams

新虫 (正式写手)
引用回帖:
6楼: Originally posted by fighting奋斗 at 2017-09-21 14:10:05
好的，谢谢，模型在solidworks里建的，有些线段共线，可能是这个原因，我现在重新开始画，这个模型画网格采用什么方式比较好，哪种结构呢
...

如果能画当然结构化好哇，同等网格量算得比非结构化好很多。 非结构化网格一般是计算域特别复杂，含有大量曲面时采用。
我没太看懂这是个什么东西，只是觉得画结构化网格，拓扑分块不太容易。如果你能做好几何拓扑当然结构化好。

发自小木虫Android客户端
赞一下 回复此楼
一入土木深似海，从此不再是文青
7楼2017-09-21 14:27:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fighting奋斗

金虫 (小有名气)
我画成小块最后再合并可以嘛

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-09-21 15:43:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fighting奋斗

金虫 (小有名气)
引用回帖:
7楼: Originally posted by Ray williams at 2017-09-21 14:27:18
如果能画当然结构化好哇，同等网格量算得比非结构化好很多。 非结构化网格一般是计算域特别复杂，含有大量曲面时采用。
我没太看懂这是个什么东西，只是觉得画结构化网格，拓扑分块不太容易。如果你能做好几何拓扑 ...

画成小块最后再合并可以嘛

发自小木虫Android客户端
赞一下 回复此楼
9楼2017-09-21 15:43:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ray williams

新虫 (正式写手)
引用回帖:
9楼: Originally posted by fighting奋斗 at 2017-09-21 15:43:49
画成小块最后再合并可以嘛
...

当然可以，注意用interface分开就好

发自小木虫Android客户端
赞一下 回复此楼
一入土木深似海，从此不再是文青
10楼2017-09-21 17:23:17
