[求助] 求教怎么用后处理的派生值来生成光的波长-反射率曲线呢？已有1人参与

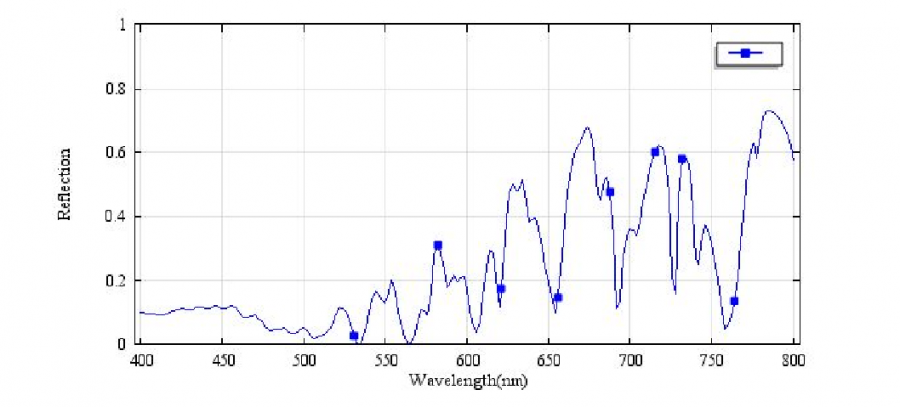

求教怎么用后处理的派生值来生成光的各波长-反射率曲线呢？
有没有具体步骤的教程或者简单指导一二？现在毫无头绪。


1楼2017-09-20 18:35:21

捐助贵宾 (小有名气)

如果是波导问题 Reflection=S11^2 （S11参数是全局变量）
如果是散射问题需要用反射能量密度积分/入射能量密度

2楼2017-09-26 00:39:59

铁虫 (初入文坛)

引用回帖:

2楼: Originally posted by Lab_maxwell at 2017-09-26 00:39:59
如果是波导问题 Reflection=S11^2 （S11参数是全局变量）
如果是散射问题需要用反射能量密度积分/入射能量密度

您说的这个我知道，我就是不知道在comsol下，怎么用派生值功能把画出不同波长下的反射率透射率曲线。请指教一二，谢谢。

3楼2017-09-28 11:08:08

捐助贵宾 (小有名气)

引用回帖:

3楼: Originally posted by umbreller at 2017-09-28 11:08:08
您说的这个我知道，我就是不知道在comsol下，怎么用派生值功能把画出不同波长下的反射率透射率曲线。请指教一二，谢谢。...

派生值，全局变量评估，表达式输入abs(S11^2 )，点击评估按钮，对生成的数据表绘制表图。
注意求解器要配合扫频，或者扫波长。

发自小木虫IOS客户端

4楼2017-09-28 11:53:02
