[求助] LS-DYNA做冲击分析,截面查看塑性变形,出现很多黑色三角,求大神指教这是什么问题? 已有1人参与

如题,本人正在做简单的冲击分析,假定针和冲击板不穿透的,只是产生接触,可是查看截面应变的时候,包括查看位移,应力等等,截面都会产生黑色三角,问了实验室师兄都没见过,故来求助,求大神指点一二,金币奉上。(建了两个模型,都有黑色三角片)

LS-DYNA做冲击分析,截面查看塑性变形,出现很多黑色三角,求大神指教这是什么问题?


LS-DYNA做冲击分析,截面查看塑性变形,出现很多黑色三角,求大神指教这是什么问题?-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

王小小幺妹儿

银虫 (小有名气)

引用回帖:
3楼: Originally posted by 小飞侠8023 at 2017-09-18 23:53:52
我看你第二个图中冲击板应该是三角形网格

板是规则长方体,划分网格用的mapped,四方四正的块体网格。故不明白为啥是黑色片状物出现,求指教
5楼2017-09-19 08:43:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小飞侠8023

铁虫 (初入文坛)

2楼2017-09-18 23:52:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小飞侠8023

铁虫 (初入文坛)

我看你第二个图中冲击板应该是三角形网格

发自小木虫Android客户端
3楼2017-09-18 23:53:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王小小幺妹儿

银虫 (小有名气)

引用回帖:
2楼: Originally posted by 小飞侠8023 at 2017-09-18 23:52:30
冲击板用的什么模型

冲击板用的是BKIN,双线性随动硬化模型,别人论文用的大多是J-C模型,可是由于找不到我这种材料的参数,故用BKIN。请问是由于模型的问题导致的吗
4楼2017-09-19 08:41:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuliuxian

铁杆木虫 (正式写手)

6楼2017-09-27 08:02:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanghongyu32

新虫 (著名写手)

【答案】应助回帖

再细点划分网格,然后再看看

» 本帖已获得的红花(最新10朵)

7楼2017-09-27 12:14:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

王小小幺妹儿

银虫 (小有名气)

送红花一朵
引用回帖:
7楼: Originally posted by wanghongyu32 at 2017-09-27 12:14:22
再细点划分网格,然后再看看

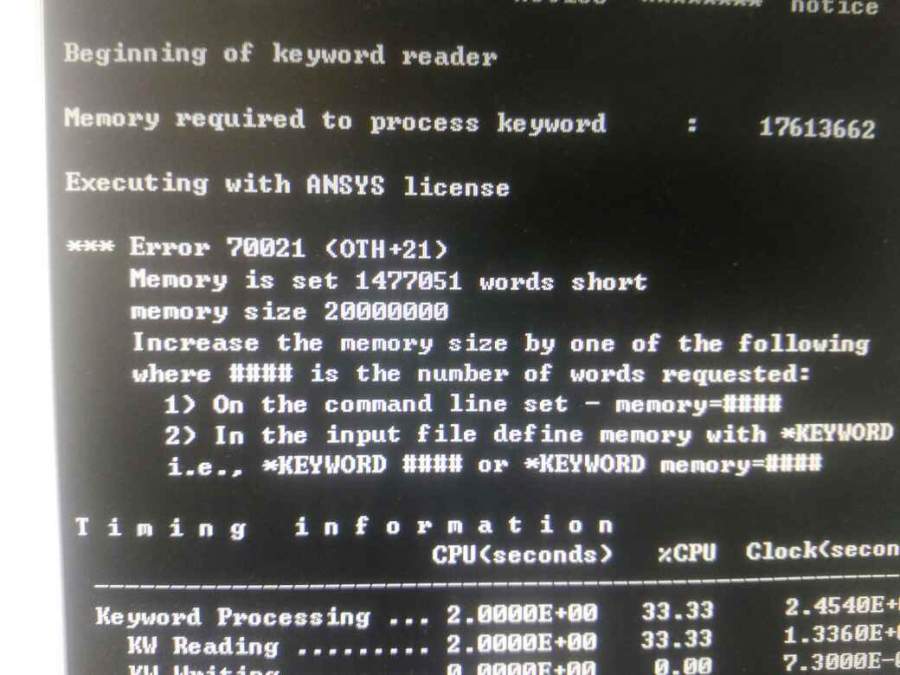

您好,划细点网格,ls-dyna提示我内存不够用,我计算机是工作站,配置很高,师兄用别的模块可以处理上百万单元,我的超过10万单元,就算不了,怎么设置memory,故障如图,谢谢
LS-DYNA做冲击分析,截面查看塑性变形,出现很多黑色三角,求大神指教这是什么问题?-2



发自小木虫Android客户端
8楼2017-09-27 12:53:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

芥末酱的忧伤

新虫 (正式写手)

你会做电流密度的分析吗

发自小木虫Android客户端
9楼2017-10-16 18:19:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

63261936

至尊木虫 (文坛精英)

冲击大变形过程的确应该用约翰库克模型
命若天定,我就定了你今生
10楼2017-10-16 23:49:51
