[求助] ORR，交流阻抗谱图求助 已有1人参与

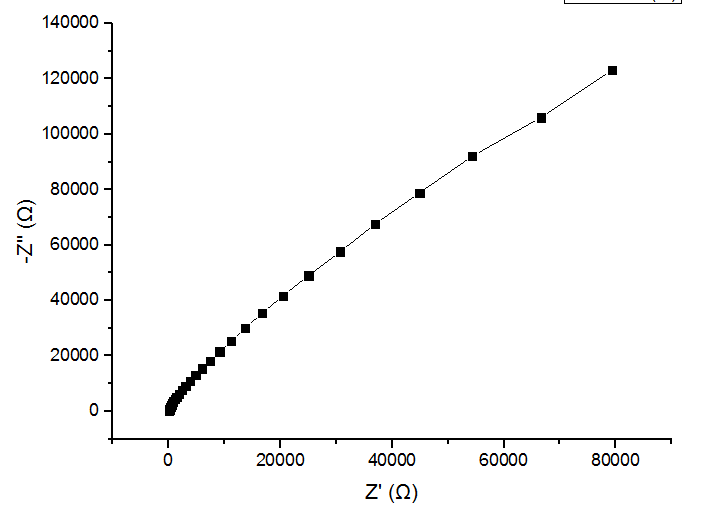

求助大家，第一次做ORR，在测Pt/C标准样品时测出来的阻抗谱图为什么是一条斜的直线？不应该有个半圆吗？

非常感谢大家!

ORR，交流阻抗谱图求助
Pt/C阻抗谱图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-09-14 10:18:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanxinghan

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
pyyy: 金币+5, ★★★很有帮助 2017-09-14 11:08:12
您应该在极化电位下测量，一个阻抗弧代表着一个反应。如果您没有施加偏压，程序默认的0V或者低电位下意味着氧气不会反应，所以电阻会无限大，就是您测出来的这种情况。建议先做个CV，找出反应电位，然后在这一电位下测试阻抗，如果是旋转环盘或着圆环电极，您可以在通氧、一定转速下测试，后续的阻抗拟合在低频下选择O元件
赞一下(1人) 回复此楼
2楼2017-09-14 10:24:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pyyy

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by hanxinghan at 2017-09-14 10:24:35
您应该在极化电位下测量，一个阻抗弧代表着一个反应。如果您没有施加偏压，程序默认的0V或者低电位下意味着氧气不会反应，所以电阻会无限大，就是您测出来的这种情况。建议先做个CV，找出反应电位，然后在这一电位下 ...

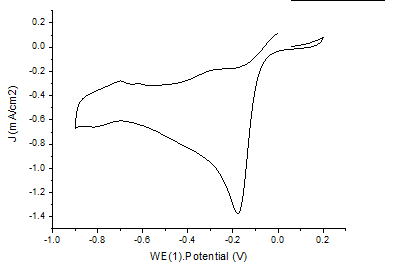

你好，我测了CV，我把图放上来，然后是要找出反应电位，在反应电位下测阻抗谱图，对吗？
ORR，交流阻抗谱图求助-1
赞一下 回复此楼
3楼2017-09-14 11:07:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pyyy

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by hanxinghan at 2017-09-14 10:24:35
您应该在极化电位下测量，一个阻抗弧代表着一个反应。如果您没有施加偏压，程序默认的0V或者低电位下意味着氧气不会反应，所以电阻会无限大，就是您测出来的这种情况。建议先做个CV，找出反应电位，然后在这一电位下 ...

金币给你了，大神
回复此楼
4楼2017-09-14 11:09:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hanxinghan

木虫 (正式写手)
引用回帖:
3楼: Originally posted by pyyy at 2017-09-14 11:07:53
你好，我测了CV，我把图放上来，然后是要找出反应电位，在反应电位下测阻抗谱图，对吗？

...

您可以选择-0.2V试试，估计这回做就没问题了，等你结果。你们怎么把图贴上来的，我不会贴图，人如果可以贴图就你个数据看看了
赞一下 回复此楼
5楼2017-09-14 23:33:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pyyy

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by hanxinghan at 2017-09-14 23:33:02
您可以选择-0.2V试试，估计这回做就没问题了，等你结果。你们怎么把图贴上来的，我不会贴图，人如果可以贴图就你个数据看看了...

好的，我再测一个，谢谢~

贴图的话，高级回复那里，然后添加附件就可以贴图了
赞一下 回复此楼
6楼2017-09-15 09:21:00
