小木虫论坛-学术科研互动平台 » 专业学科区 » 物理 » 原子、分子&光学 » 光纤耦合效率求助
121/2返回列表12下一页
查看: 5076  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

貊莫陌

银虫 (正式写手)

[求助] 光纤耦合效率求助 已有2人参与

请问组合透镜怎么用于提高空间光耦合进入光纤的光的耦合效率呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-09-07 10:28:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

SantiR

新虫 (初入文坛)

【答案】应助回帖

建议采用高倍物镜，然后光纤放置在六维调节架上。大概自由光空间耦合到单模光纤损耗几个dB，到少模光纤1.5dB，多模光纤就更少了，这是我们这边实验经验
赞一下(3人) 回复此楼
逆水行舟，不进则退
11楼2017-12-22 23:02:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yhy965307514

铁虫 (小有名气)
这个是个技术活，光斑大小很重要。

发自小木虫IOS客户端
赞一下 回复此楼
多与智者交流
2楼2017-09-07 13:00:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那年风吹过

铁杆木虫 (著名写手)

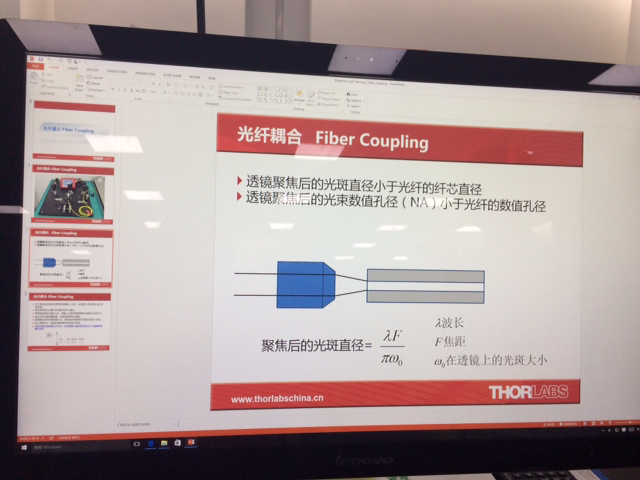

满足这个条件，就可以把光纤耦合好，关键是光路调的特别好，特别难。。。尤其是脉冲光
光纤耦合效率求助



发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-09-07 14:23:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

貊莫陌

银虫 (正式写手)
引用回帖:
3楼: Originally posted by 那年风吹过 at 2017-09-07 14:23:28
满足这个条件，就可以把光纤耦合好，关键是光路调的特别好，特别难。。。尤其是脉冲光

PPT，能否发一份

发自小木虫Android客户端
回复此楼
4楼2017-09-08 08:44:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

貊莫陌

银虫 (正式写手)
引用回帖:
2楼: Originally posted by yhy965307514 at 2017-09-07 13:00:33
这个是个技术活，光斑大小很重要。

求指导

发自小木虫Android客户端
回复此楼
5楼2017-09-08 08:45:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

貊莫陌

银虫 (正式写手)
引用回帖:
2楼: Originally posted by yhy965307514 at 2017-09-07 13:00:33
这个是个技术活，光斑大小很重要。

怎么放置透镜

发自小木虫Android客户端
回复此楼
6楼2017-09-08 08:56:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yhy965307514

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by 貊莫陌 at 2017-09-08 08:56:29
怎么放置透镜
...

这个要根据不同的波长，透镜的焦距，光斑大小等综合来看。
赞一下 回复此楼
多与智者交流
7楼2017-09-08 19:37:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

貊莫陌

银虫 (正式写手)
引用回帖:
7楼: Originally posted by yhy965307514 at 2017-09-08 19:37:38
这个要根据不同的波长，透镜的焦距，光斑大小等综合来看。...

有没有什么资料

发自小木虫Android客户端
回复此楼
8楼2017-09-08 22:14:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yvdgn

新虫 (初入文坛)

【答案】应助回帖

基本上，您要慎選您的透鏡! 您的輸入波的beam size也不能太大，用microscope objective lens (試試不同放大倍率)及grin lens都有可能提高您的耦合效率
耦合效率的提高，基本上的概念就是將您輸入波的 beam size調到跟您要光纖所能看的 beam size差不多大即可
赞一下 回复此楼
9楼2017-09-16 05:08:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nwpuwang

金虫 (著名写手)
使用显微物镜就可以，参数选择的话如三楼所示。

发自小木虫IOS客户端
赞一下 回复此楼
10楼2017-11-28 00:53:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
