hanqing2030金虫 (小有名气)
|
[求助]
ANSYSY结构分析 已有1人参与
|

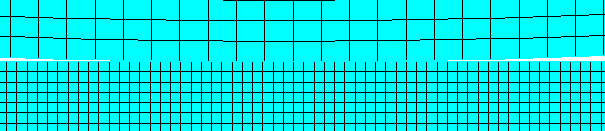

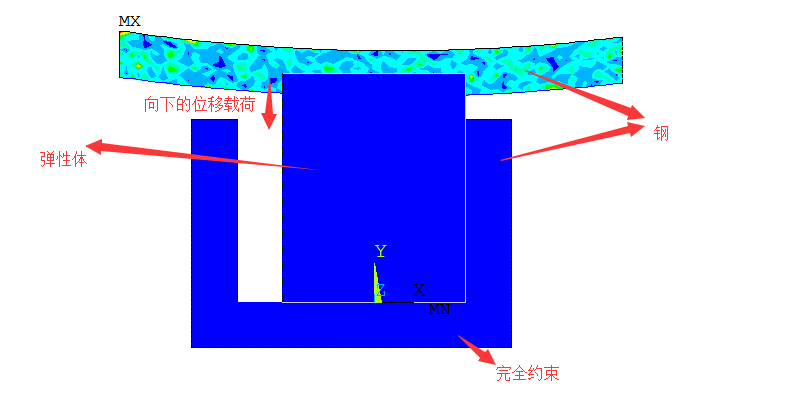

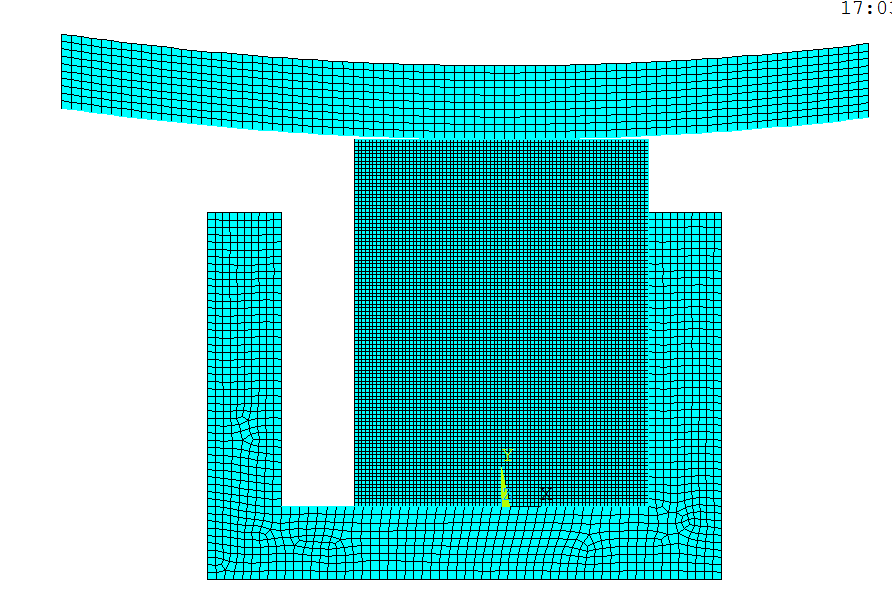

各位ansys大神好，我在做结构分析时出现下图的情况，这个需要怎样修改？在更换求解方式比如用：lagrange&penalty method，中间的弹性体就跑了，实在是不知道怎么做修正了，麻烦大神们指点一下，不胜感激！ PS:本模型是做完温度场之后转换到结构分析的，但是还没有把温度加上去！ 结果  网格划分  局部网格放大图  接触对参数设置 |
回复此楼» 猜你喜欢
材料调剂
已经有10人回复
-
一志愿哈尔滨工业大学085600英一数二337分求调剂
已经有5人回复
-
288求调剂 一志愿哈工大 材料与化工
已经有11人回复
-
求调剂，一志愿南京航空航天大学 ，080500材料科学与工程学硕
已经有9人回复
-
本科211，293分请求调剂
已经有4人回复
-
求调剂
已经有3人回复
-
085400电子信息319求调剂（接受跨专业调剂）
已经有5人回复
-
268求调剂
已经有9人回复
-
一志愿双非085502，267分，过四级求调剂
已经有3人回复
-
一志愿085404，总分291，四级已过，求调剂
已经有4人回复
liyaobo0509
专家顾问 (著名写手)
-
专家经验: +353 - 应助: 214 (大学生)
- 金币: 8142.8
- 散金: 288
- 红花: 64
- 沙发: 4
- 帖子: 1838
- 在线: 480.5小时
- 虫号: 911339
- 注册: 2009-11-24
- 性别: GG
- 专业: 机械工程
- 管辖: 仿真模拟
2楼2017-09-07 10:37:13
hefengbole
新虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 485.1
- 红花: 11
- 帖子: 130
- 在线: 24小时
- 虫号: 3562090
- 注册: 2014-11-27
- 专业: 机械动力学
|
感觉你的stiffness factor的值有点小，我没在ansys上做过接触分析，不过弹性体和钢之间的刚度相差大，试着调整你的factor，防止穿透。 发自小木虫IOS客户端 |
3楼2017-09-08 00:19:40
