应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 合成20nmUCNP颗粒混合相，产生大量大颗粒
71/1返回列表
查看: 1135  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

a69616743

新虫 (小有名气)

[求助] 合成20nmUCNP颗粒混合相，产生大量大颗粒 已有2人参与

合成20nmUCNP颗粒混合相，产生大量大颗粒

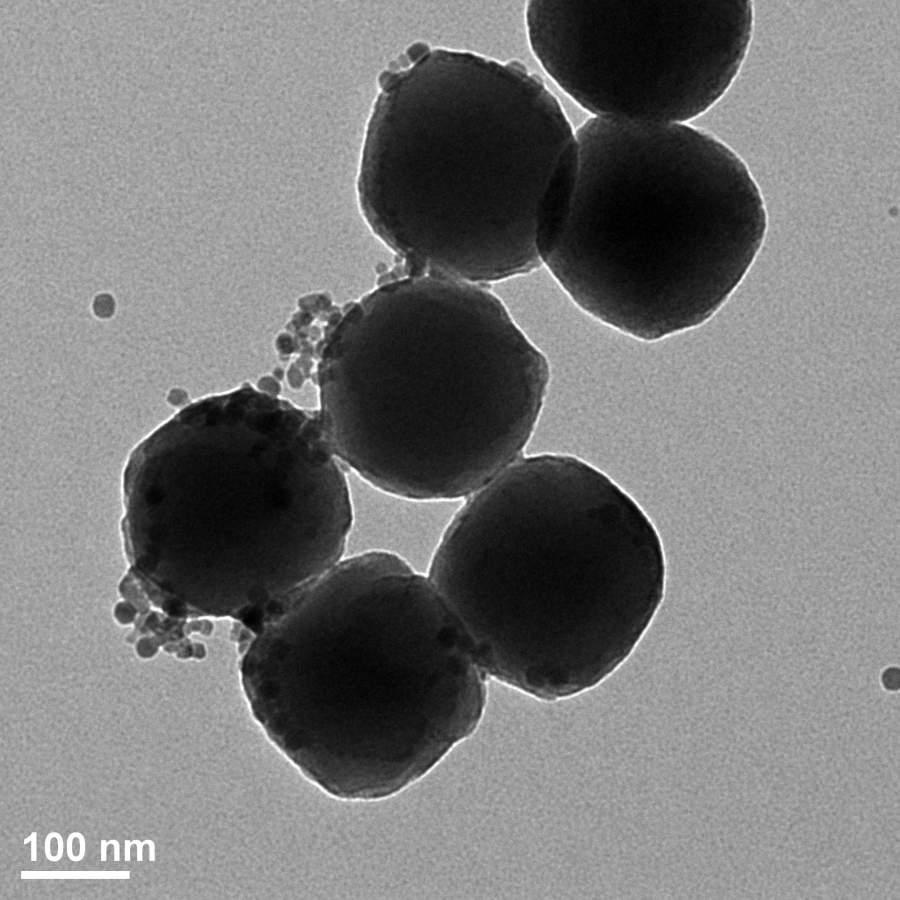

最近参照的施剑林老师溶剂热方法合成20+nmUCNP，NaYF4:Yb,Tm，合成后得到的白色颗粒，洗涤后，分散静置在环己烷中会全部沉淀。TEM显示为23nm和230nm的混合颗粒相。
我把我合成的详细步骤写出来，还多请大家指导帮助啊！
1.称取YCl3.6H2O,  YbCl3.6H2O, ErCl3.6H2O+3ml的水至 100mL三颈瓶中，加入15mL OA, 30mL ODE, 通氮气15min，缓慢升温至120°C，30min，除水，然后升温至156°C，60min。（现象：溶液黄色偏深，透亮澄清）
2.自然降温至50°C
3.将已称好的 NaOH (2.5 mmol)和NH4F (4 mmol)一起溶于甲醇溶液，超声20min完全溶解。10ml甲醇溶液快速加入到反应瓶中搅拌2h。（现象：溶液会变浑浊）
4.加热到60-80°C，30min，除甲醇
5.升温至290°C，反应90min
6.降至室温。加入乙醇，离心洗颗粒。每次用6mL乙醇洗，10000rpm，5min，洗5次。产物分散于20ml环己烷


问题
1、氮气加热时候通，室温搅拌时也要通吗？
后面准备用双排管，120°C和80℃抽真空30min，除水和甲醇，这样除干净些。
2.230nm的大颗粒怎么来的，哪里出问题导致的？
回复此楼

» 猜你喜欢
1楼 2017-09-04 11:33:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alkane1

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
离心操作会把纳米颗粒拉近，他们再通过范德华力静电力聚集成大颗粒

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2017-09-04 11:49:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a69616743

新虫 (小有名气)
引用回帖:
2楼: Originally posted by alkane1 at 2017-09-04 11:49:38
离心操作会把纳米颗粒拉近，他们再通过范德华力静电力聚集成大颗粒

从TEM看，大颗粒明显不像小颗粒的聚集体啊，像是其他相或者小颗粒生长过程中，晶体长大后的产物
赞一下(1人) 回复此楼
3楼2017-09-04 12:15:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alkane1

木虫 (著名写手)
考虑第三步，快速加入甲醇溶液导致大量产物同时在局部生成，纳米颗粒来不及分散从而聚集成大颗粒。所以可以慢慢少量加，充分搅拌，反应，分散，再继续加。总之消除改进所有可能让纳米颗粒拉近，聚集的操作

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2017-09-04 14:04:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alkane1

木虫 (著名写手)
加油

发自小木虫Android客户端
回复此楼
5楼2017-09-04 14:51:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

alkane1

木虫 (著名写手)
如果高温时才能反应，那么慢慢升温，一点一点升，要保证混合搅拌均匀，不能有大颗粒混浊，还可以降低反应物浓度看看

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-09-04 18:28:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
这些大颗粒的出现疑似是小颗粒发生了硬团聚造成的。一是检查电解质是否清洗干净了；二是干燥方法是否有问题，采用冷冻干燥方法了吗？
赞一下 回复此楼
7楼2017-09-07 10:52:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 a69616743 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 282求调剂 +4 2103240126 2026-03-02 7/350 2026-03-02 23:02 by 2103240126
[考研] 298求调剂 +10 人间唯你是清欢 2026-02-28 14/700 2026-03-02 22:49 by 人间唯你是清欢
[考研] 338求调剂 +4 18162027187 2026-03-02 5/250 2026-03-02 22:18 by sunny81
[考研] 085600 英一数二272求调剂 5+6 vida_a 2026-03-01 18/900 2026-03-02 22:08 by sunny81
[考研] 0856材料与化工，270求调剂 +11 YXCT 2026-03-01 13/650 2026-03-02 21:38 by sunny81
[考研] 295求调剂。一志愿报考郑州大学化学工艺学硕，总分295分 +8 yl1 2026-03-02 9/450 2026-03-02 21:21 by sunny81
[考研] 材料270求调剂 6+4 Eiiiio 2026-03-01 7/350 2026-03-02 20:17 by hypershenger
[考研] 302材料工程求调剂 +5 Doleres 2026-03-01 6/300 2026-03-02 19:53 by 张晓芳0105
[考研] 306分材料调剂 +5 chuanzhu川烛 2026-03-01 6/300 2026-03-02 19:51 by 张晓芳0105
[考研] 材料工程274求调剂 +5 Lilithan 2026-03-01 5/250 2026-03-02 19:39 by caszguilin
[考研] 考研复试调剂，过国家线的同学都可报名 +5 黑！在干嘛 2026-02-28 6/300 2026-03-02 19:30 by Dismas001
[考研] 材料085601调剂 +5 多多子. 2026-03-02 5/250 2026-03-02 19:15 by zhukairuo
[考研] 高分子化学与物理调剂 +6 好好好1233 2026-02-28 15/750 2026-03-02 18:47 by caszguilin
[考研] 284求调剂 +5 天下熯 2026-03-02 5/250 2026-03-02 18:38 by caszguilin
[考研] 一志愿山东大学材料与化工325求调剂 +5 半截的诗0927 2026-03-02 5/250 2026-03-02 18:37 by 明亮9527
[考研] 一志愿东北大学材料专硕328，求调剂 +3 shs1083 2026-03-02 3/150 2026-03-02 17:27 by houyaoxu
[考博] 诚招农业博士 +3 心欣向荣 2026-02-28 3/150 2026-03-02 13:33 by 时间不狗
[考研] 264求调剂 +4 巴拉巴拉根556 2026-02-28 4/200 2026-03-02 10:48 by yuchj
[考研] 274求调剂 +3 cgyzqwn 2026-03-01 7/350 2026-03-02 10:38 by lature00
[硕博家园] 博士自荐 +7 科研狗111 2026-02-26 11/550 2026-03-01 22:24 by 哲平L
信息提示
关闭
请填处理意见
关闭
