[求助] tecplot如何显示流线图 已有1人参与

我用streamtrace画的和fluent显示的不对啊

tecplot如何显示流线图

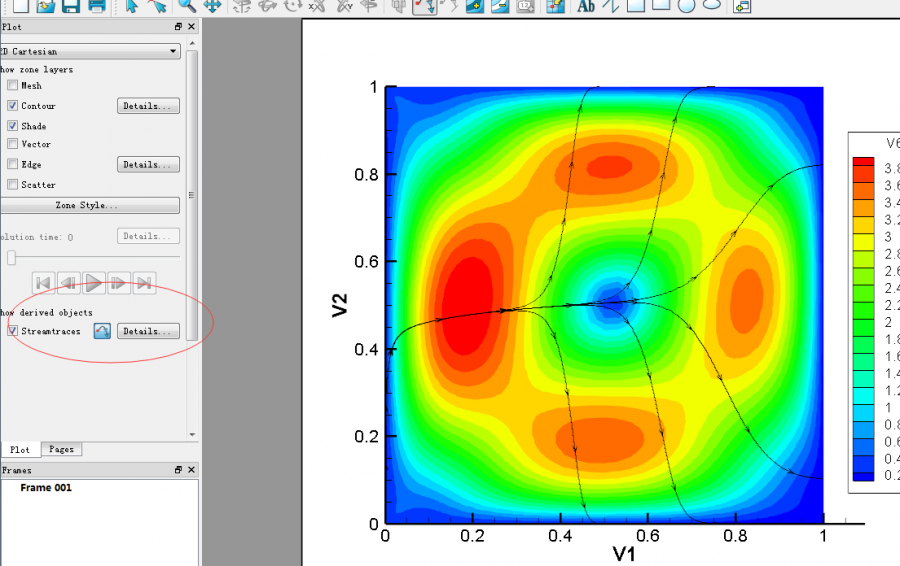

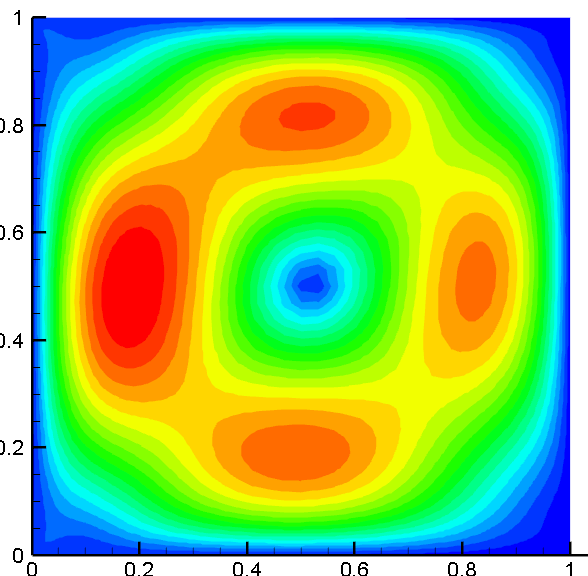

tecplot如何显示流线图-1

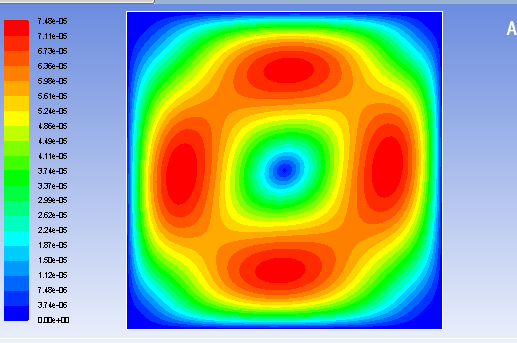

tecplot如何显示流线图-2


tecplot如何显示流线图-3
回复此楼

» 收录本帖的淘帖专辑推荐

tecplot后处理

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-09-01 08:59:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

且听风吟R

金虫 (小有名气)
顶
2楼2017-09-04 10:38:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tumu_tu

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 且听风吟R at 2017-09-04 10:38:15
顶

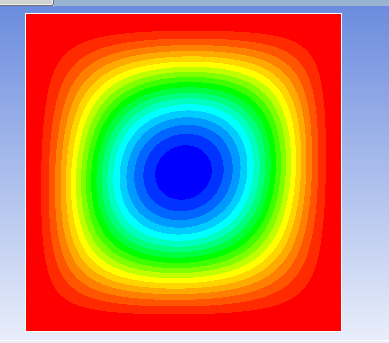

第三幅图不是流线图啊，不是云图吗？

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-09-04 12:13:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

且听风吟R

金虫 (小有名气)
引用回帖:
3楼: Originally posted by tumu_tu at 2017-09-04 12:13:36
第三幅图不是流线图啊，不是云图吗？
...

那是在fluent里面显示的时候点了filled，取消后就是一圈一圈的
赞一下(1人) 回复此楼
4楼2017-09-04 14:58:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tumu_tu

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
且听风吟R: 金币+10, ★★★★★最佳答案 2017-09-04 20:36:28
引用回帖:
4楼: Originally posted by 且听风吟R at 2017-09-04 14:58:57
那是在fluent里面显示的时候点了filled，取消后就是一圈一圈的...

filled是contours里的一个选项吧，显示迹线应该用pathlines，或者用vectors显示速度矢量。
tecplot里用streamtrace指定对应的矢量是什么，在plot-vector-variables里面设置。
赞一下(2人) 回复此楼
5楼2017-09-04 16:10:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

且听风吟R

金虫 (小有名气)
引用回帖:
5楼: Originally posted by tumu_tu at 2017-09-04 16:10:58
filled是contours里的一个选项吧，显示迹线应该用pathlines，或者用vectors显示速度矢量。
tecplot里用streamtrace指定对应的矢量是什么，在plot-vector-variables里面设置。...

哇塞，谢谢啦，万分感谢，果然是这样，在variables里面设置后，在用streamtrace就行了，果然就是一圈一圈的，真的十分感谢，这个问题困扰我一周了。
赞一下 回复此楼
6楼2017-09-04 20:36:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (职业作家)
本帖仅楼主可见
赞一下
7楼2017-10-11 10:46:41
已阅   申请计算强帖   回复此楼   编辑   查看我的主页
